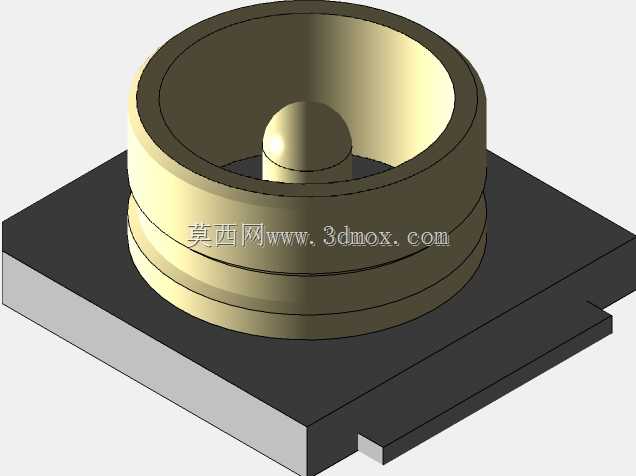

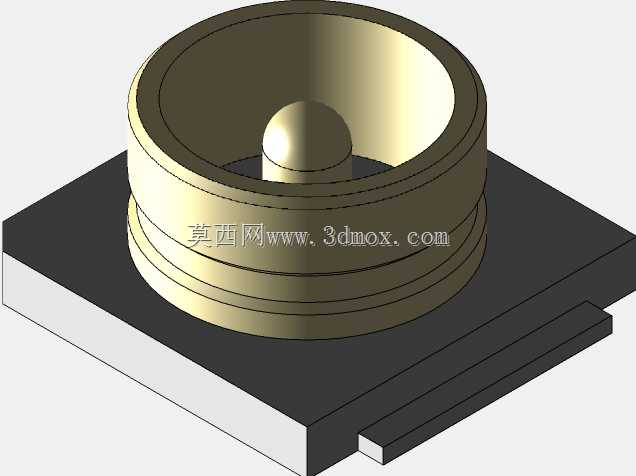

板端贴片式U.FL射频同轴连接座结构

项目分类:通讯工具类 发布时间:2022-07-30 ID:692763
  • 板端贴片式U.FL射频同轴连接座结构
  • 板端贴片式U.FL射频同轴连接座结构

  在消费电子、物联网终端、小型通讯模块的硬件设计环节,板载射频连接器件的选型与结构适配,直接决定了射频链路的信号稳定性与整机装配良率,这款表面贴装式U.FL连接座,正是针对高密度PCB布局场景下的射频信号传输需求设计的微型同轴连接结构。日常做便携设备主板堆叠时,经常会遇到板载天线与主射频芯片间距受限、内置天线需要可拆卸调试的场景,传统的大尺寸SMA座不仅占用过多板面空间,贴装后高度过高也会挤压整机内部的结构空间,无法满足薄型设备的设计要求,而这类微型U.FL连接座,刚好填补了小空间射频连接的选型空白。从实际功能来看,这款连接座主要承担两类信号传输任务,一类是板端与外置/内置天线之间的射频信号互联,覆盖WiFi、蓝牙、GPS、

  蜂窝网络等常见的小功率射频频段,另一类也可用于高速USB差分信号的板间互联,依靠同轴结构的屏蔽特性降低高速信号传输过程中的串扰与辐射损耗。做结构设计时,首先要考虑的是SMT贴装的工艺适配性,这款连接座的底座采用耐高温绝缘材质,底部焊盘布局完全匹配标准回流焊工艺要求,焊接引脚与PCB焊盘的对位公差控制在±0.05mm范围内,能够适配常规的0.4mm厚度以上的FR4板材,贴装后底座与板面的贴合间隙不超过0.1mm,避免出现虚焊、立件等SMT工艺问题。连接座的核心接触部位采用中心凸台接触针设计,外围是多层环状金属屏蔽壳体,公头对接时,中心针与公头内导体弹性接触,外围屏蔽层与公头外导体360度环接,保证射频屏蔽的连续性,

  在0-6GHz的常用频段内,驻波比可以控制在1.3以内,满足绝大多数短距离射频传输的性能要求。从安装边界来看,这款连接座属于表面贴装器件,不需要在PCB上做开孔设计,所有焊接点位均分布在板面顶层,整体贴装高度仅1.5mm左右,外围预留的公头插拔操作空间只需要在连接座径向外侧留出2mm的余量即可,不会占用PCB底层的布线空间,非常适合在高密度布局的主板上使用。设计过程中,特意将金属外壳的侧壁做了加厚处理,在多次插拔后不会出现外壳变形导致的接触不良问题,中心接触针的弹性行程控制在0.2mm,既可以保证对接时的接触压力,又不会因为行程过大导致公头插拔时损伤针体。实际选型应用时,需要注意在PCB布局阶段,

  连接座的中心焊盘需要做50欧姆阻抗匹配设计,外围的接地焊盘要与主板地平面做充分的过孔连接,每个接地引脚附近至少布置一个接地过孔,降低接地路径的阻抗,避免出现信号谐振问题。同时在结构外壳设计时,连接座上方不能有压接的结构筋位,要留出至少2.5mm的垂直空间用于公头插拔,避免公头插入后与外壳发生干涉。这类微型连接座在实际生产中,还需要考虑编带包装的适配性,底座的外形尺寸一致性控制在±0.03mm,能够适配标准的SMT贴片机吸嘴取料,不会出现吸料偏位的问题。对比同类型的板端连接座,这款结构的金属外壳与绝缘底座的结合力做了强化处理,在公头插拔力达到30N时,不会出现外壳与底座分离的情况,满足消费电子类产品至少50次插拔的寿命要求。在做物联网模块设计时,这类连接座还可以搭配同规格的U.FL公头连接线,实现模块与外置天线的快速互联,不需要额外焊接射频线缆,大幅提升整机的装配效率,同时也方便后期的天线性能调试,只需要更换不同增益的天线即可完成射频性能的优化,不需要改动主板的原有设计。对于高速USB信号的传输场景,这款连接座的同轴屏蔽结构可以有效抑制板上其他高速信号的串扰,在USB2.0高速传输速率下,信号眼图可以满足规范要求,不会出现传输丢包的问题,适合用于小型化设备中板对板的短距离高速信号互联。
