1602A字符型背光液晶显示模块结构

　　做嵌入式设备结构设计的工程师大多接触过1602规格的字符LCD，这类显示模组是工业控制、小型智能终端、教学实验装置里最常用的人机交互输出部件，不需要复杂的图形驱动资源，仅靠并行IO口就能完成字符输出，对主控性能要求极低，在成本敏感、功能简单的设备场景里普及率极高。这次建模的1602A背光LCD模块，覆盖了带头销和不带头销两种常见安装形态，能适配不同板卡的连接需求，做结构选型的时候不用再单独找两种规格的模型做适配验证。

　　从实际使用场景来看，这类LCD模块常被用在小型温控器、简易PLC扩展面板、3D打印机操作副屏、小型检测设备的状态显示位、开源硬件开发装置上，核心作用是输出固定格式的字符信息，比如温度数值、设备运行状态代码、参数设置条目、计数数值这类不需要复杂图形呈现的内容，相比段码屏能显示更多自定义字符，相比TFT彩屏成本更低、驱动更简单、抗干扰能力更强，在工业现场的复杂电磁环境下稳定性表现更突出。

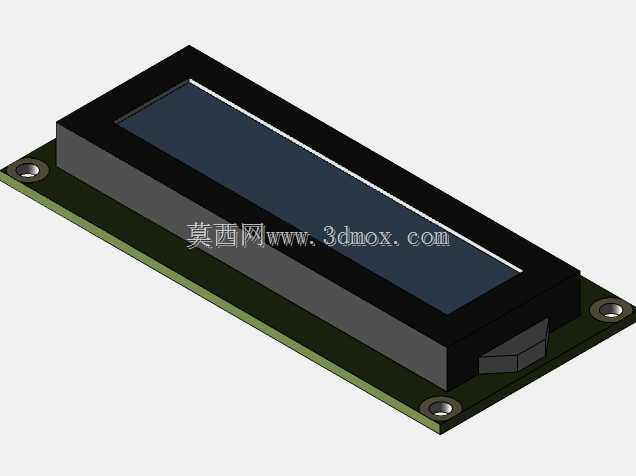

　　设计建模的时候首先要卡准安装边界，整个模组的PCB基板是标准1602规格的长宽尺寸，四个角预留的金属安装孔位置完全对齐行业通用安装孔位，孔的内径适配M2.5规格的固定螺丝，做面板开孔或者PCB堆叠安装的时候，直接按照模型里的孔位坐标打固定孔就能完美适配，不会出现孔位错位装不上的问题。模组的高度方向要注意分层，底层是PCB基板，上面是液晶封装的黑色胶框，最上方是保护液晶片的透明偏光层，背光层嵌在胶框和PCB之间，整体堆叠高度要留够，做面板开槽的时候，开槽深度要匹配胶框的突出高度，让屏幕显示面和面板外表面基本齐平，既不会突出面板造成磕碰，也不会凹陷太深影响可视角度。

　　两种带头销和不带头销的结构差异主要在PCB的引出端，带头销的版本是把排针直接焊在PCB上，做板对板连接的时候可以直接插在主控板的排母上，不需要额外接线，适合批量生产的标准化设备；不带头销的版本是预留了焊盘位置，用户可以根据自己的布线需求选择焊排针、焊排线或者直接飞线连接，适合定制化设备或者改装类项目。建模的时候把两种结构的差异做了明确区分，排针的间距是标准2.54mm，和通用排母的尺寸完全匹配，不会出现插不进去或者接触不良的尺寸问题。

　　功能结构上，液晶的显示区域是标准的16列2行字符位，每个字符位是5x8的点阵结构，模型里的显示区域尺寸完全对应实际有效显示范围，做面板视窗开口的时候，直接按照模型里的黑框区域尺寸预留视窗，视窗边缘比显示区域大0.5mm左右的余量，就能刚好把整个显示区域露出来，不会遮挡边缘字符，也不会露出内部的胶框结构。背光部分的结构是均匀的面光源，模型里把背光层的厚度做了准确还原，做结构堆叠的时候要注意背光层下方不要布置过高的元器件，避免顶到背光板造成显示不均的问题。

　　实际做结构设计的时候还要注意，这类LCD模块的视角是有方向的，通常最佳视角是6点钟方向，也就是人站在屏幕正前方略微俯视的角度，建模的时候屏幕的安装角度要结合设备的操作高度调整，比如壁挂式设备的屏幕要略微向上倾斜，台式设备的屏幕要略微向后倾斜，保证操作人员在正常操作姿态下能看清屏幕上的字符。另外模块的侧面不要布置强干扰源比如大功率继电器、高频变压器，虽然1602LCD本身抗干扰能力不错，但距离干扰源过近还是可能出现字符乱跳的问题，建模的时候也预留了足够的安全距离空间，方便工程师在做整体布局的时候参考。

　　从安装兼容性来看，这个模型的所有外部尺寸都遵循行业通用的1602LCD模组规范，不管是哪家厂商生产的同规格1602A模块，基本都能和这个模型的安装尺寸匹配，做结构设计的时候直接调用这个模型做干涉检查，不用反复核对不同厂商的规格书，能节省不少选型核对的时间。尤其是做小批量设备开发的时候，不用绑定单一供应商的物料，只要是标准1602A规格的模块都能直接替换安装，降低供应链断货的风险。
