NEMA23规格10mm轴径步进电机结构设计

　　做自动化设备结构选型的时候，NEMA23规格的步进电机几乎是中型负载工位的常客，这次做的10mm轴径版本，就是针对常规57机座电机里输出轴承载需求稍高的场景优化的结构。先从安装边界说起，这款电机遵循NEMA23标准安装孔位，机座端面的安装孔距保持57.15mm的通用规格，四个安装凸台的沉孔深度适配M4内六角螺丝的锁紧行程，安装法兰的端面平面度控制在0.02mm以内，保证和设备安装板贴合的时候不会出现翘曲，避免电机输出轴和负载端的同轴度偏差过大带来的轴承额外负载。输出轴做的是10mm直径的光轴加铣扁结构，铣扁位的宽度和深度适配市面上绝大多数通用的同步轮、联轴器安装尺寸，轴伸长度控制在标准尺寸范围内，既不会因为轴伸过长导致悬臂负载过大掰弯输出轴，也不会因为轴伸过短导致联轴器锁紧位不足，出现传动打滑的问题。

　　从实际应用场景来看，这款电机适配的工位非常广，不管是皮带输送线的主动辊驱动、点胶设备的XYZ轴传动、小型雕刻机的进给轴驱动，还是自动化包装设备的拉膜机构、送料机构，只要是负载扭矩在2N·m以内的中低速传动工位，这个规格的电机都能覆盖。设计的时候特意把机身的叠厚做了适配常规扭矩需求的尺寸，机身外壳采用拉伸铝型材工艺，表面做黑色阳极氧化处理，一方面铝型材的散热效率比冷轧钢外壳高不少，电机长时间运行的时候绕组热量能更快通过外壳散出去，避免高温退磁；另一方面阳极氧化层的绝缘性能也能避免设备接地不良的时候外壳带电，提升设备运行的安全性。电机前后端盖采用压铸铝合金材质，端盖和机身的配合位做了止口定位，装配的时候端盖和机座的同轴度能直接靠止口保证，不需要额外做找正工序，批量装配的时候一致性更好。

　　内部结构的设计上，输出轴的支撑采用两端深沟球轴承的配置，前端轴承靠近输出轴伸位置，能承受更大的径向负载，后端轴承顶住转子尾部，抵消转子运行时的轴向窜动，轴承和端盖的配合采用过渡配合，既不会因为配合过紧导致轴承转动卡滞，也不会因为配合过松出现轴承跑外圈的问题。定子绕组的排布遵循两相步进电机的标准极对数配置，引线从电机侧端的出线嘴引出，出线嘴做了防折弯的橡胶护套，设备布线的时候反复弯折引线也不容易出现线芯断裂的问题。转子的磁钢采用高矫顽力的钕铁硼材质，磁钢和转子铁芯的粘接用耐高温结构胶，保证电机在额定温升范围内运行的时候磁钢不会脱落。

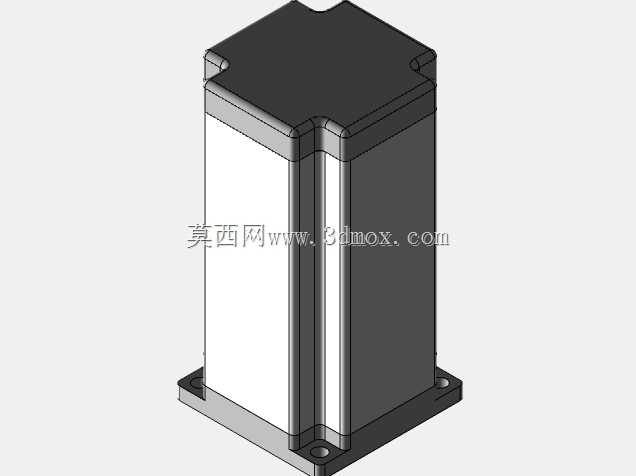

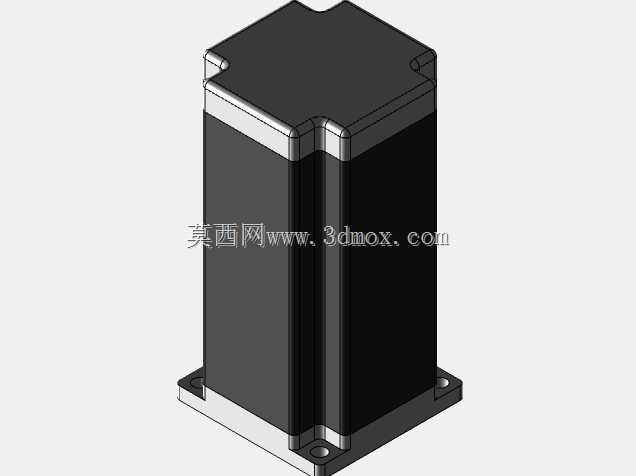

　　做这个三维模型的时候，特意把所有安装相关的尺寸都做了参数化关联，比如安装孔的位置、输出轴的轴径和轴伸长度、机身的总长度、端盖的凸台高度，后续如果要衍生不同叠厚、不同轴径的版本，只需要修改对应参数就能快速生成新的模型，不用重新从零绘制。建模的时候所有配合面都做了公差标注的参考，比如止口配合的公差带选H7/h6，输出轴和联轴器配合的轴径公差选k6，安装孔的位置度公差控制在Φ0.1mm以内，结构工程师拿到模型之后可以直接把它放进设备装配体里做干涉检查，不用再反复核对安装尺寸，也不用担心模型和实物尺寸不符导致装配的时候出现装不上的问题。

　　很多刚做结构设计的工程师选步进电机的时候容易忽略轴径和负载的匹配，比如同样是NEMA23规格的电机，8mm轴径的版本适合带同步轮这类轻载径向负载的场景，如果要直接装链轮或者齿轮驱动负载，径向负载更大的情况下，10mm轴径的版本刚性会好很多，不会出现轴变形导致的传动卡顿、轴承过早损坏的问题。这款模型的外形做了和实物一致的细节还原，包括端盖的固定螺丝位置、出线嘴的方向、机身的散热筋结构，做设备装配效果图的时候也能直接用，不用再额外做外观修饰。另外模型里把电机的转子和定子部分也做了分件，后续如果要做电机的运动仿真，也能直接给转子添加旋转自由度，模拟电机运行时的传动状态，不用再拆分零件。

　　在实际设备调试的时候，这款电机的安装尺寸兼容性很强，市面上所有适配NEMA23规格的电机支架、减震垫、联轴器、同步轮都能直接通用，不需要做定制加工，能大幅缩短设备的加工装配周期。设计的时候也考虑了不同安装方向的需求，不管是水平安装、垂直安装还是侧装，电机的轴承配置都能承受对应方向的负载，不会因为安装方向不同导致轴承受力异常。机身的外轮廓没有突出的尖锐棱角，所有边角都做了R0.5的倒角处理，设备装配的时候操作人员不容易被划伤，也符合机械设备的安全设计规范。
