NEMA8双出轴4mm空心步进电机结构

　　这款NEMA8规格的双出轴空心步进电机，核心适配小空间精密传动场景，常见于桌面级精密点胶设备、微型光学调整平台、小型医疗采样模组这类对安装体积、传动同轴度有严苛要求的设备中。区别于常规实心轴步进电机，4mm内径的空心轴设计可直接穿设气管、光纤、细导线或者细长阀芯杆件，省去额外的轴系转接结构，大幅压缩传动链路的轴向占用空间，同时避免外接管路与电机旋转部件的干涉问题。

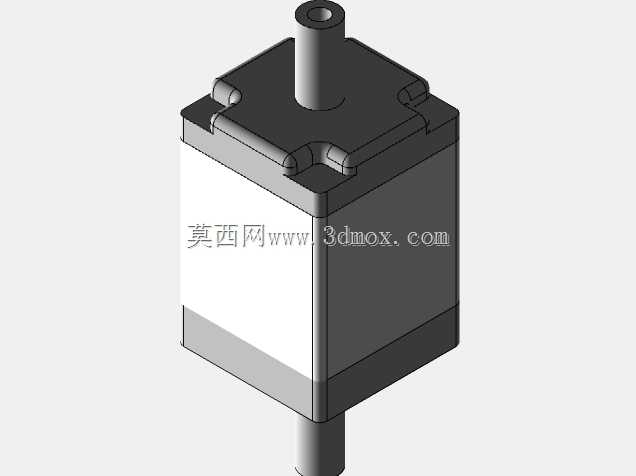

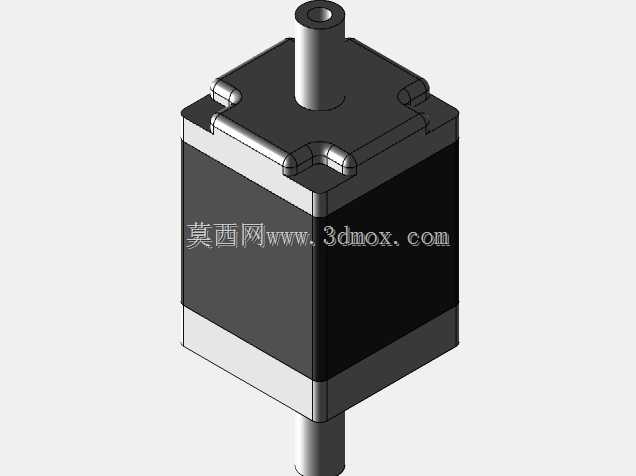

　　从结构设计逻辑来看，电机本体采用方形机座，边角做了圆弧过渡的包边处理，既提升机壳的结构强度，也避免安装过程中锐边划伤操作人员或周边线束。双出轴的布局让动力输出可以同时对接两端负载，比如一端连接同步带轮做位移传动，另一端直接安装编码盘做位置反馈，无需额外加装轴延长件，减少了装配累计误差。空心轴的内孔做了高精度铰削处理，内壁粗糙度控制在合理区间，穿设杆件时可以保证同轴度，避免高速运转时出现偏心抖动。

　　安装边界上，这款电机遵循NEMA8标准安装尺寸，机座安装孔位的中心距符合行业通用规范，可直接适配市面上同规格的电机安装支架、法兰座，无需重新设计安装基座。轴向尺寸上，双出轴的两端轴伸长度做了差异化匹配，前端轴伸可适配常规的联轴器、带轮安装，后端轴伸长度较短，主要用于穿设管线或者安装小型检测元件，不会过度占用设备后部的布线空间。机壳表面做了哑光氧化处理，既可以提升散热效率，也能在洁净车间环境中减少反光对视觉检测工位的干扰。

　　实际应用中，这类空心轴步进电机常被用于需要中空走料的工位，比如小型贴装设备的吸嘴驱动轴，真空气管可以直接从电机轴中心穿过，吸嘴直接安装在轴端，省去了旋转接头的成本，也避免了旋转接头长期使用带来的漏气、磨损问题。在微型流体控制设备中，4mm的空心轴可以直接穿过30mm规格的阀体阀芯，电机直接驱动阀芯做旋转动作，省去了齿轮、联轴器等中间传动环节，传动背隙可以控制在极小范围内，提升流体控制的精度。

　　设计建模过程中，需要重点关注空心轴的壁厚设计，既要保证轴的抗扭强度，满足额定扭矩下的传动需求，避免轴体发生扭转变形，也要控制内孔的尺寸精度，保证穿设部件的配合间隙合理。机座与端盖的配合止口做了公差匹配，保证前后轴承的同轴度，减少电机运转时的径向跳动。定子与转子的气隙均匀性是建模时需要重点校验的部分，气隙偏差过大会导致电机运转噪音增大、输出扭矩波动，因此在三维装配过程中需要做干涉检查与间隙分析，确保各部件的装配公差符合设计要求。出线端的位置做了避让设计，不会与安装面的其他部件产生干涉，布线时可以顺着机座侧边走线，进一步压缩整体安装空间。
