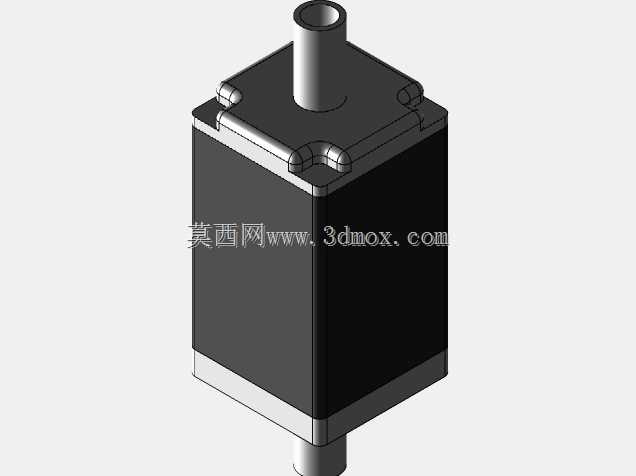

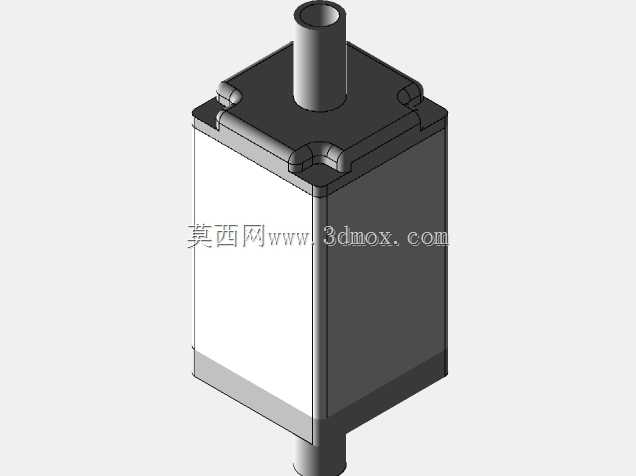

NEMA11规格双出8mm空心轴步进电机

　　这款双出轴空心轴步进电机的设计，最初是为了适配小空间内需要穿线、穿杆的紧凑传动场景，在小型自动化设备、精密检测仪器、桌面级工装夹具的传动布局里，这类空心轴结构的优势非常明显——不需要额外预留轴端避让空间，气管、导线、细导杆可以直接从电机轴中心穿过，大幅压缩整套机构的轴向安装尺寸，避免传统实心轴电机需要额外加装中空转接结构带来的同轴度误差、装配累积公差问题。

　　从结构设计逻辑来看，这款电机遵循NEMA11安装标准，安装孔位的中心距、止口尺寸完全适配行业通用的28mm步进电机安装规范，不需要重新设计安装转接板，就能直接替换同规格的实心轴步进电机，降低设备改型的设计成本。双出轴的结构设计，让电机两端都可以输出扭矩，一端可以连接同步轮、联轴器带动负载运动，另一端可以加装编码器、阻尼器或者手轮，满足手动微调、位置反馈的扩展需求，不需要额外加装轴延长件，避免延长结构带来的轴端跳动问题。

　　8mm内径的空心轴设计，是经过多场景适配验证的尺寸，既保证了轴本身的抗扭强度，满足NEMA11步进电机额定扭矩下的传动刚性要求，又能容纳常规的多芯控制导线、直径6mm以内的导杆或者气管，在小型点胶设备的Z轴传动里，胶针可以直接从空心轴中心穿过，点胶头的安装位置更靠近轴中心，减少悬臂长度带来的点胶偏移问题；在小型绕线设备的主轴结构里，线材从轴中心穿过，绕线过程中线材不会随电机转动产生扭转，大幅降低绕线断线的概率；在视觉检测的调焦机构里，镜头的光路可以直接从空心轴中心通过，电机带动调焦环转动时不会遮挡光路，整套调焦结构的体积比传统旁轴传动结构缩小40%以上。

　　外形尺寸上，电机主体采用方形截面设计，外壳做了圆角过渡处理，既避免安装时锐角划伤操作人员，也能在密集排布的多电机阵列里减少相邻电机的干涉风险。两端的轴伸长度做了统一的尺寸控制，伸出端的轴径公差控制在h7级别，和常规联轴器、同步轮的内孔公差完全匹配，不需要二次加工就能直接装配。电机本体的安装端面平面度控制在0.02mm以内，安装到设备面板上时能保证轴和安装面的垂直度，避免轴承受额外的径向力，延长电机的使用寿命。

　　在安装边界的考量上，设计时预留了足够的接线空间，电机侧面的出线位置避开了安装孔位的锁紧区域，安装时不会因为拧固定螺丝压伤导线；两端的轴承选用了深沟球轴承，能承受一定的径向负载，满足带轮、齿轮直接安装在轴端的使用需求，不需要额外加装支撑轴承座，进一步简化设备的结构设计。空心轴的内孔做了倒角处理，穿线或者穿杆时不会刮伤线材外皮、划伤导杆表面，内孔的直线度控制在0.01mm以内，长导杆穿过时不会出现卡滞问题。

　　实际选型使用时，需要注意轴端负载的平衡，双出轴两端的负载重量差不能过大，避免轴承受偏载导致磨损加快；空心轴内穿过的线材或者杆件，需要做好固定，不能和轴的内壁产生摩擦，避免长时间转动磨破线材或者产生额外的阻力矩。这款结构的设计，本质是在标准步进电机的基础上，针对紧凑空间、中空穿接需求做的结构优化，没有改动标准电机的电气参数和安装尺寸，兼顾了通用性和专用场景的使用需求，在小型精密设备的结构设计里，能大幅简化传动链路的设计复杂度，减少装配环节的调整工作量。
