0.5mm间距40针FPC转DIP转接板结构

　　在消费电子、工业控制板卡的原型验证阶段，工程师经常会遇到FPC/FFC软排线与标准2.54mm间距面包板、开发板无法直接对接的问题，这类转接板就是为解决该类互连痛点设计的结构件。本次建模的转接板核心功能是将0.5mm间距的40Pin FPC/FFC软排线接口，转换为标准DIP直插排针接口，让软排线输出的信号可以直接接入通用面包板、洞洞板或者标准排针座的开发板上，省去手工飞线的繁琐工序，大幅提升原型调试阶段的接线效率与可靠性。

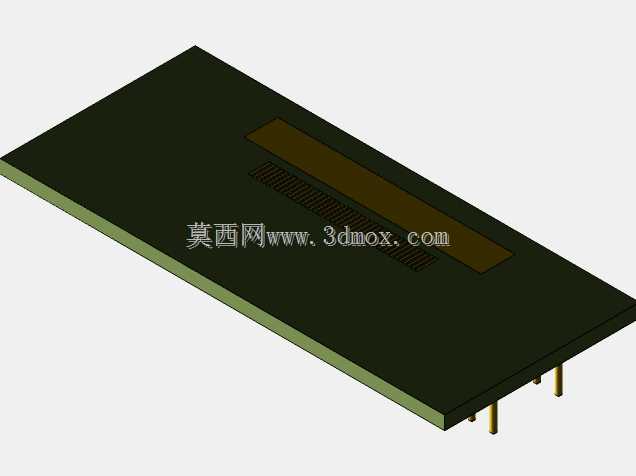

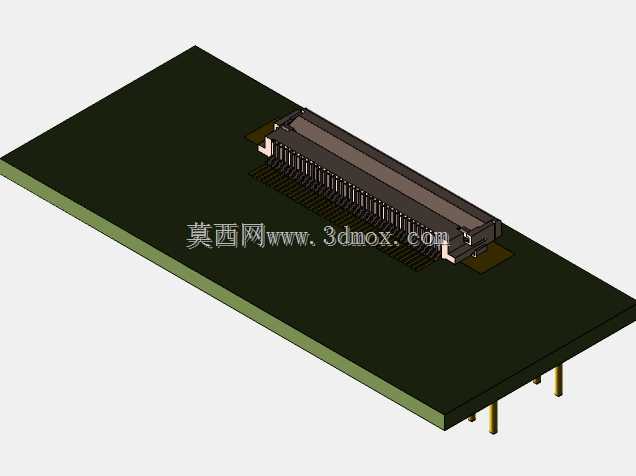

　　建模过程中首先参考了对应连接器的官方 datasheet 尺寸参数，板载选用的是Hirose FH12系列40Pin下接式FPC连接器，该连接器触点间距为0.5mm，适配0.3mm厚度的FPC/FFC排线，带翻盖锁止结构，排线插入后压下翻盖即可实现触点可靠压接，抗振动性能满足实验室调试与小批量样机的使用需求。转接板本体采用标准FR-4环氧板结构建模，板厚设置为1.6mm，符合常规PCB加工的通用厚度规格，板边做了0.2mm的圆角处理，避免调试过程中板边毛刺划伤排线或者操作人员手指。

　　安装边界方面，板上引出的DIP排针采用标准2.54mm间距双排针布局，排针伸出PCB板面的长度为8.5mm，可直接插入标准面包板的插孔内，也可配合排针座实现板对板对接；排针焊接位置距离板边预留了3mm的安全距离，避免焊接时焊锡溢出到板边造成短路，同时也给排针座的安装预留了足够的操作空间。PCB板上的连接器定位完全按照 datasheet 推荐的封装尺寸绘制，连接器底部与PCB板面贴合，焊盘尺寸匹配连接器引脚宽度，保证焊接后连接器的平整度，避免出现排线插入偏斜、接触不良的问题。

　　从实际应用场景来看，这类转接板广泛用于显示屏模组调试、摄像头模组信号引出、柔性传感器信号转接等场景，尤其是在小尺寸屏模组的驱动板开发过程中，多数小尺寸LCD屏采用0.5mm间距的FPC作为输出接口，无法直接与通用开发板的排针接口连接，通过该转接板即可快速完成屏与驱动板的信号互连，不需要额外定制专用转接PCB，能有效缩短样机开发周期。建模时还还原了转接板上的定位孔结构，板的四个角预留了3.2mm直径的安装孔，可配合M3铜柱将转接板固定在安装台面上，避免调试过程中线缆拉扯导致转接板移位、接触不良。

　　结构设计上充分考虑了手工焊接的工艺性，连接器焊盘与排针焊盘之间预留了0.8mm的走线宽度空间，可满足常规信号的载流需求，电源引脚对应的走线做了加宽处理，降低大电流传输时的线路压降。排针的位置与连接器引脚一一对应，引脚顺序按照标准FPC引脚顺序直连，没有做交叉走线，使用者可以直接对照FPC引脚定义对接开发板引脚，不需要额外核对转接板的走线映射，降低接线出错的概率。建模过程中对连接器的翻盖结构、锁止卡扣、触点弹片都做了细节还原，排针的插针、塑料基座结构也按照实际尺寸建模，整体装配公差控制在0.1mm以内，可直接用于结构干涉检查、安装位置模拟等场景，帮助工程师在设计阶段提前确认转接板与周边结构件的空间兼容性，避免后期装机时出现结构干涉问题。
