带安装支架的双出轴8mm步进电机结构

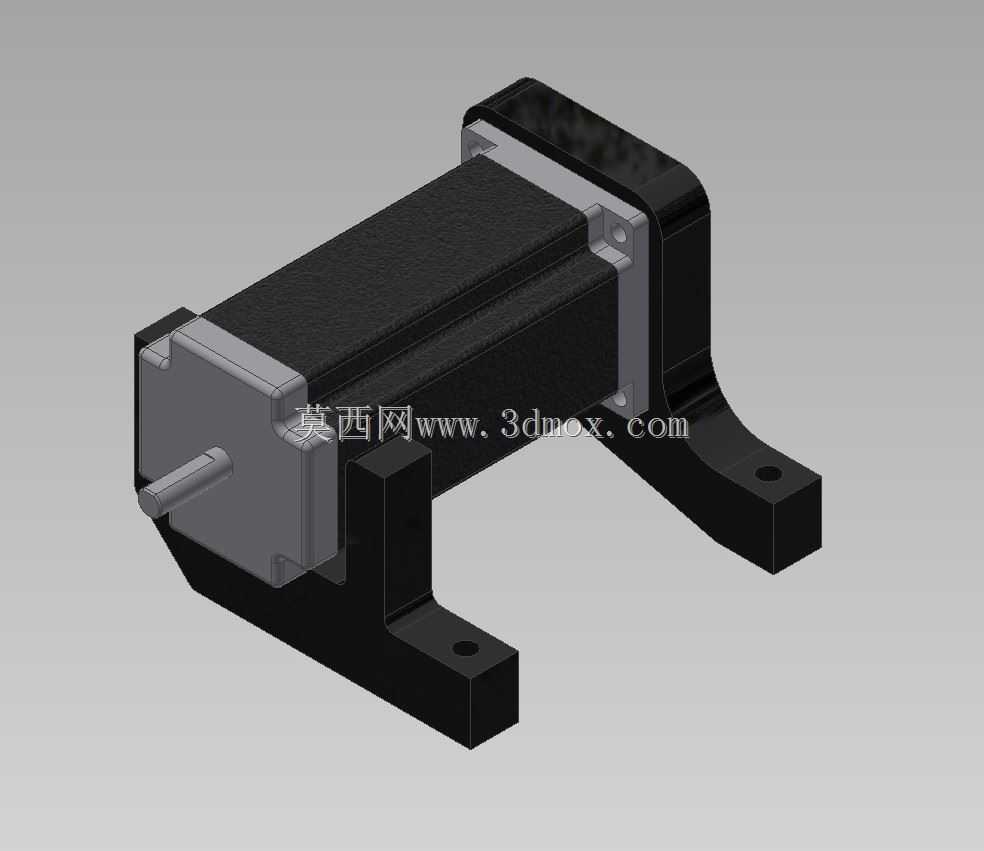

　　在桌面级自动化输送线、小型数控雕刻设备、3D打印运动模组这类水平布置的传动场景里，选对适配安装方式的步进电机，能省掉大量后期支架改制、轴系对中的调试工作量。这款适配NEMA23安装规格的双出轴步进电机，机身长度控制在113mm，输出轴直径为8mm，配套的一体式安装支架直接适配电机本体的安装孔位，不需要额外做转接板加工，专门针对水平安装的使用场景做了结构优化。

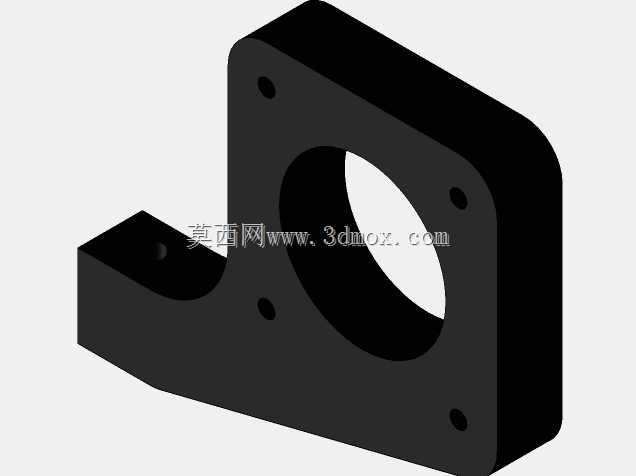

　　从实际选型的角度看，双出轴的设计本身就给传动布局留足了冗余空间：水平布置的输送辊道场景里，电机一端可以通过联轴器直接连接主动辊轴，另一端能够加装编码器做位置反馈，或是额外连接手轮做设备调试阶段的手动微调，不需要额外加装分动结构，能大幅压缩传动单元的轴向安装空间。配套的L型安装支架采用下置式支撑脚设计，两个支撑脚的安装孔位做了沉台处理，安装时螺栓头可以完全沉入支架内部，不会突出安装面干涉设备底板的其他布线或是相邻部件布置，支架和电机本体的贴合面做了精铣加工，平面度控制在0.05mm以内，能保证电机安装后轴系和安装基准面的平行度，避免长期运行出现轴承受力偏载的问题。

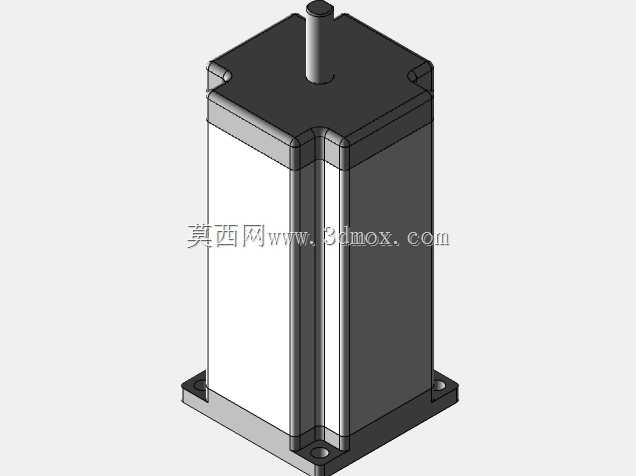

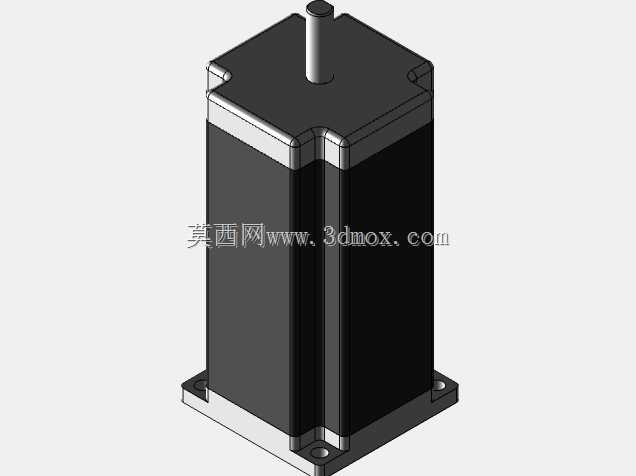

　　设计建模的时候，首先要卡准NEMA23标准的安装孔位尺寸：电机端面的四个安装孔中心距为57mm，这个尺寸是行业通用标准，不能有偏差，否则会出现和市面上标准电机座、联轴器护罩无法适配的问题。8mm直径的输出轴要做轴端平键槽的结构预留，键槽宽度3mm，深度1.8mm，轴端预留卡簧槽位置，方便安装轴用挡圈限制联轴器的轴向窜动。配套的安装支架建模时，要注意支撑脚的高度要高于电机本体的底部轮廓，保证电机水平安装时，机身底部和设备安装板之间留出至少3mm的间隙，这个间隙一方面是给电机外壳的散热留足空气流通空间，避免电机长时间运行热量堆积在安装板处影响绕组寿命，另一方面也能避开安装板上的布线槽、固定螺丝凸起等结构，不需要在安装板上额外铣沉坑避让电机本体。

　　从安装边界来看，整个电机带支架的总宽度不超过70mm，轴向总长度（包含两端伸出的8mm轴段）控制在150mm以内，在排布多轴联动的设备结构时，相邻两个电机的中心距只要留足80mm的空间，就不会出现安装干涉，适合在小型自动化设备的密集轴组布局里使用。支架的两个支撑脚安装孔为长圆孔设计，安装时可以沿着电机轴向做±2mm的位置微调，方便装配时调整同步带的张紧度，或是调整联轴器和负载轴的同轴度，不需要重新打孔攻丝，降低现场装配的调试难度。

　　实际使用场景里，这款电机结构适配水平安装的工况，支架的支撑脚受力方向和电机自重方向一致，运行时的振动可以直接通过支架传递到设备安装底板，不会出现悬臂安装带来的支架共振问题。双出轴的结构也拓展了使用场景：在小型皮带输送线上，一端接主动辊，另一端可以加装阻尼器做负载缓冲；在小型数控滑台里，一端接滚珠丝杠，另一端可以加装限位撞块配合原点传感器做硬限位保护，不需要额外在滑台本体上加装撞块安装座，进一步简化整体结构。建模时所有的安装孔位、轴段尺寸、支架轮廓都按照实际加工的公差要求做了预留，比如安装孔的直径比适配螺栓大0.2mm，轴段的配合尺寸按照h7的公差带做建模处理，导出的模型可以直接用来做设备的整体装配干涉检查，也可以直接导出工程图用于支架的加工生产，不需要二次修改尺寸。
