单双排间距0.1英寸排针接插件结构

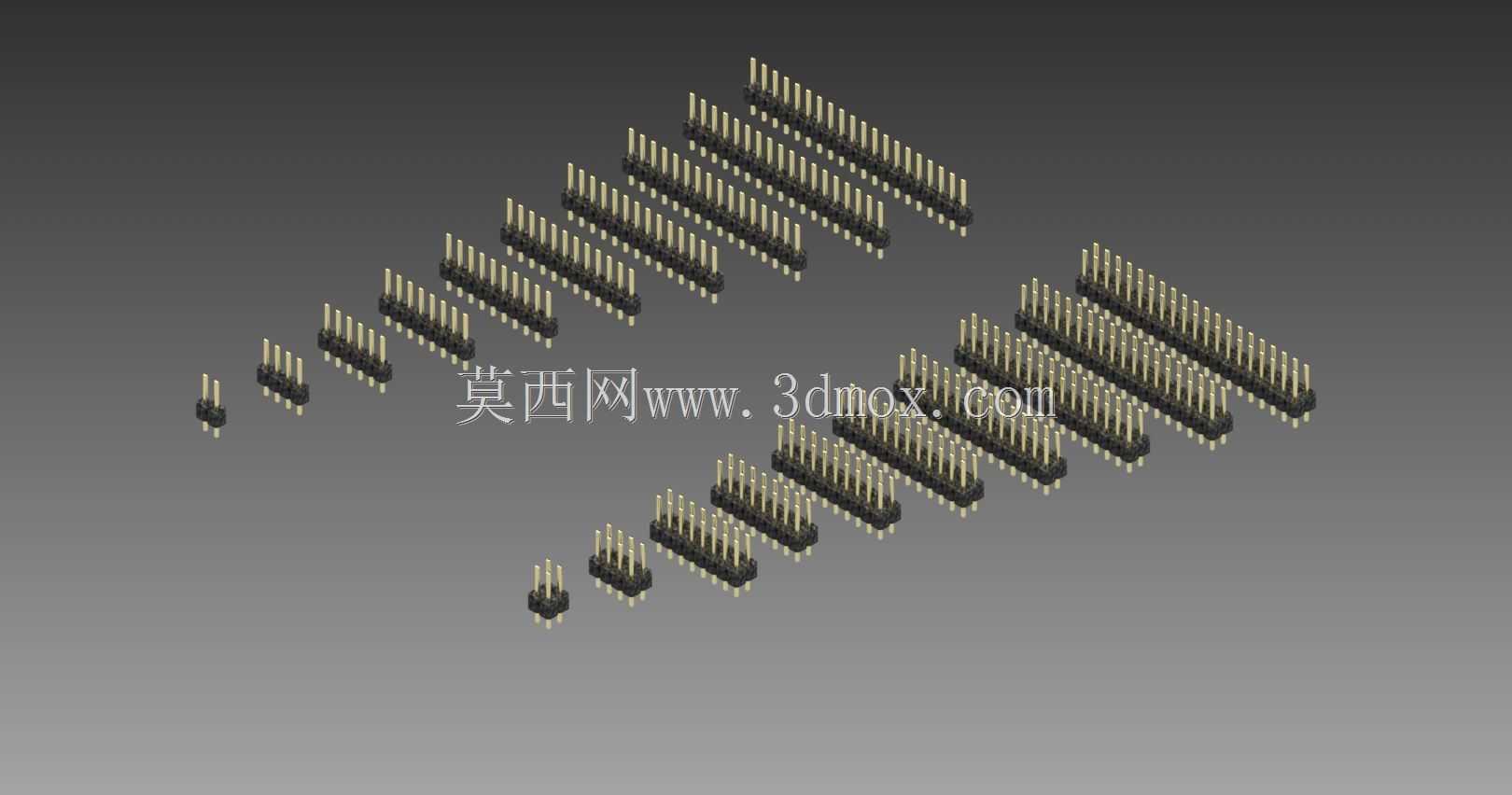

　　在消费电子、工业控制板卡、通讯设备的板级互连场景里，排针是最常用的板对板、板对线互连基础元件，这次梳理的单双排排针结构覆盖2到20位的常用引脚数规格，适配0.1英寸也就是2.54mm的行业标准间距，刚好匹配市面绝大多数通用PCB的焊盘孔位布局，不管是学生做课程设计打样，还是量产设备的板卡互连选型，都能找到对应规格直接套用。

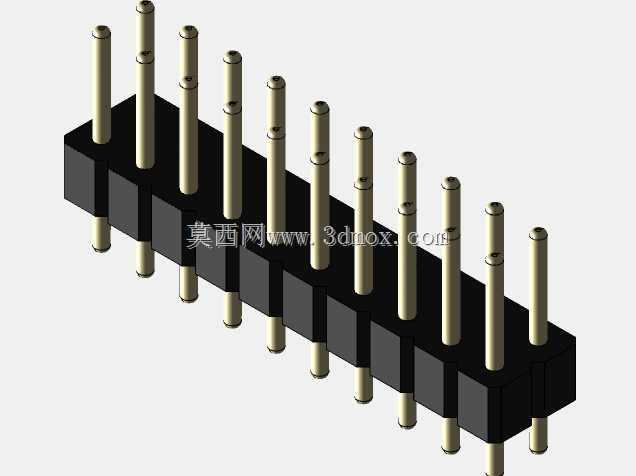

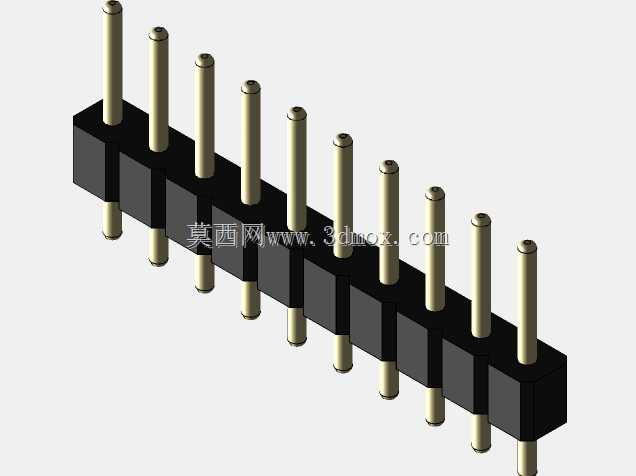

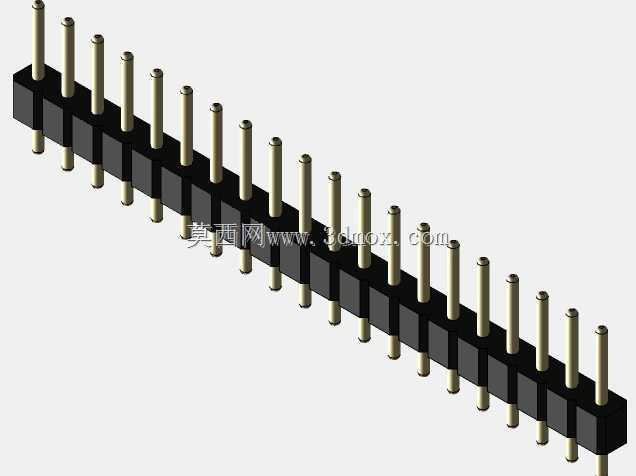

　　做这类接插件建模的时候，首先要卡准的就是安装边界尺寸，插针的外露长度、塑高的尺寸公差都要和实际量产件对齐，单排排针的塑体宽度控制在2.5mm左右，双排排针的塑体宽度为5.0mm，相邻插针的中心距严格保持2.54mm，插针的直径选用0.64mm的标准方针规格，焊盘端的插针长度留3.0mm，刚好适配1.6mm标准厚度PCB的波峰焊或者手工焊接需求，不会因为插针过长导致焊接后背面针脚突出过多干涉其他元件，也不会因为插针过短造成焊锡浸润不足影响连接可靠性。

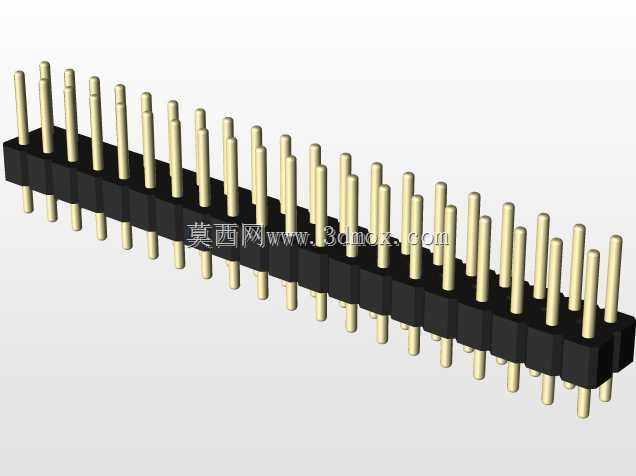

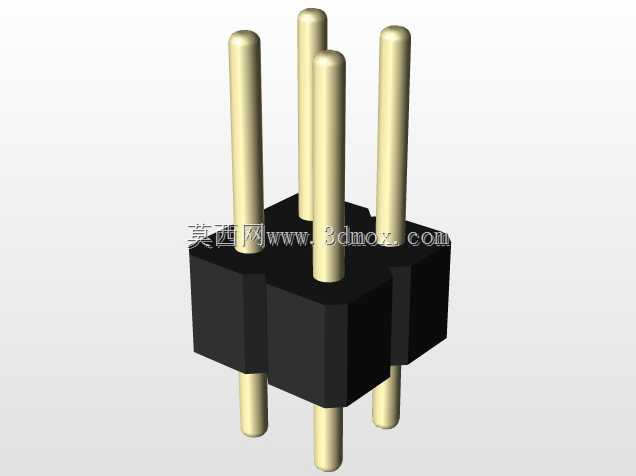

　　从功能特性上看，单排排针多用于信号数量较少的低速信号传输场景，比如传感器信号引出、电源接口扩展，双排排针则可以在相同的板卡占用长度下提供翻倍的引脚数量，适合数据总线、并行IO口的互连需求，两种排针都采用直插结构设计，塑体采用耐高温的PA6T材质建模时预留了塑体和插针的包胶结合位，还原实际生产中插针和塑体的压合固定结构，避免建模时出现插针和塑体分离的干涉问题。

　　设计思路上没有做多余的异形结构，完全遵循行业通用的排针尺寸规范，每一个引脚的位置都严格对齐0.1英寸网格，不管是直接导出STEP格式用于板卡装配干涉检查，还是用来做设备的BOM清单可视化展示，都能直接匹配设计流程里的使用需求。不同引脚数的排针采用参数化的建模逻辑，调整引脚数量的时候只需要修改阵列参数就能快速生成对应规格，不需要重复绘制基础特征，对于经常需要做板卡布局的结构工程师来说，调用这套模型可以省去反复核对排针尺寸、重复建模的时间，在做PCB堆叠设计的时候，可以直接把对应规格的排针装配到板卡上，检查排针和周边电容、电阻、接插件的安全间隙，避免出现生产时元件干涉无法装配的问题。

　　实际应用里这类排针的使用场景覆盖极广，从 Arduino 这类开源硬件的扩展板互连，到工业PLC的扩展模块信号连接，再到通讯设备里的板卡间信号传输，只要是用到通孔焊接的板级互连场景，几乎都能看到这类标准间距排针的身影，建模时特意还原了插针端部的倒角结构，和实际生产时的插针导向结构一致，在装配排母的时候可以顺利导入，不会出现插针怼歪导致的针脚变形问题。另外塑体的边角做了0.2mm的倒角处理，还原实际注塑件的工艺特征，不会出现直角锐边的建模错误，插针的表面做了镀锡层的质感区分，和塑体的黑色哑光质感形成明确区分，在做渲染展示的时候可以清晰分辨不同部件的材质差异。

　　很多工程师在自建排针模型的时候容易忽略塑体的高度尺寸，要么把塑高做的过高导致和板卡上的高大元件干涉，要么做的过矮导致插针焊接后固定强度不足，这套模型里的塑高采用行业通用的2.5mm规格，插针在塑体上方的外露长度为6.0mm，刚好适配标准高度的排母插接深度，插接后不会出现松脱或者插不到位的情况，同时预留了足够的插拔操作空间，不会因为塑体过高影响手指插拔操作。对于双排排针的结构，两排插针的排间距严格保持2.54mm，和单排的引脚间距保持一致，完全兼容双排排母的安装尺寸，不会出现排距偏差导致无法插接的问题。
