NEMA17规格5mm输出轴步进电机结构

　　做小型自动化设备结构选型的时候，NEMA17规格的步进电机几乎是绕不开的标准件，这次建模的这款5mm轴径的机型，刚好覆盖了桌面级3D打印机、小型雕刻机、桌面机械臂、轻型传送带驱动、小型点胶工位滑台这些常见的轻载传动场景。从实际装机的角度说，这个规格的电机输出扭矩刚好适配1-5kg负载的直线滑台传动，不会像42系列加长款那样冗余占空间，也不会比28系列机型扭矩不足导致丢步。

　　建模的时候首先卡的是安装边界，NEMA17对应的安装法兰是标准42mm见方的安装面，四个安装孔的孔位中心距是31mm，这个尺寸是行业通用标准，不管是配铝型材安装座、同步轮安装法兰还是丝杆连轴器，都能直接适配市面上的标准配件，不需要额外做转接件。输出轴做的是5mm直径的光轴带D型切边，切边深度刚好适配标准顶丝式同步轮、联轴器，装配的时候顶丝直接顶在D型平面上，不会出现长时间正反转导致的轴孔打滑问题，轴伸长度控制在标准的24mm，刚好能穿过常见的20mm铝型材安装板，留出足够的空间装连轴器或者同步轮，不会因为轴伸过长导致悬臂弯矩过大，也不会太短没法锁紧固定件。

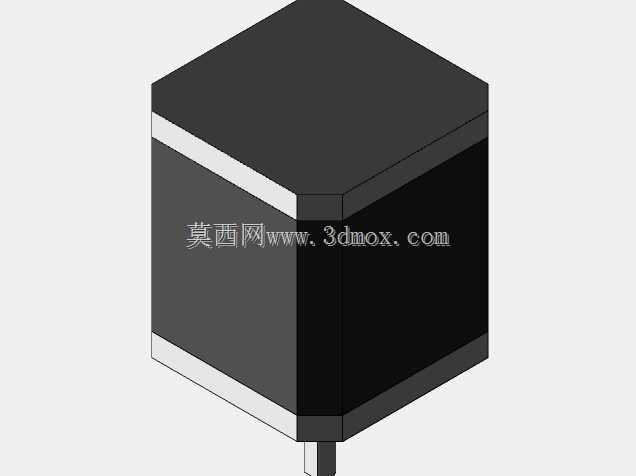

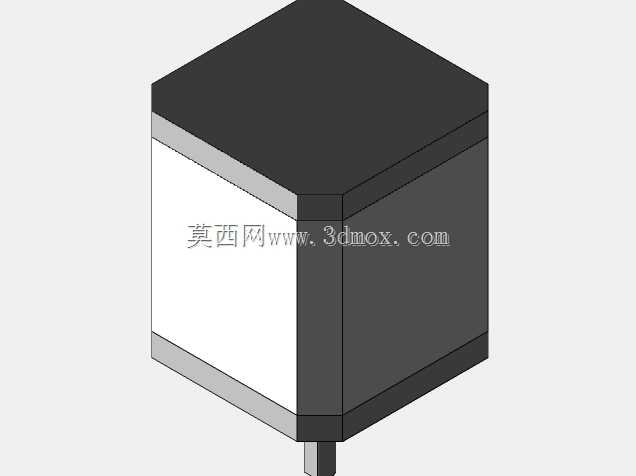

　　机身外形做的是标准方形叠片结构，外壳的四个边角做了小倒角处理，装配的时候不会刮手，也能避免安装时和相邻的线槽、传感器支架产生干涉。机身的叠片厚度对应常规的40mm机身长度，这个长度的机型静扭矩大概在0.4N·m左右，刚好匹配2A左右的驱动电流，用常见的A4988、DRV8825驱动板就能直接驱动，不需要额外配大电流驱动模块，电控部分的选型成本能压得很低。

　　从结构设计的细节来看，电机尾部的出线位置做了居中的出线槽，不管是用接插件直插还是引线外接，走线的时候都能顺着电机安装座的侧边布线，不会和后面的拖链、运动部件产生剐蹭。端盖和机身的配合面做了止口定位，建模的时候留了0.02mm的配合间隙，实际生产压装的时候能保证前后端盖的同轴度，输出轴的径向跳动能控制在0.02mm以内，高速运转的时候不会出现明显的抖动，对于做雕刻、3D打印这类对进给精度有要求的设备来说，这个跳动量完全能满足加工精度要求。

　　实际选型的时候要注意，这款电机的轴径是5mm，和常见的8mm轴径的42步进电机不一样，选联轴器、同步轮的时候必须对应5mm的内孔尺寸，不要买错配件导致装不上。安装的时候四个固定螺丝推荐用M3的内六角螺丝，拧入端盖的深度不要超过3mm，避免螺丝顶到内部的定子线圈造成短路。如果是用在垂直升降的滑台场景，最好搭配对应的抱闸模块，不过这款常规机型本身的保持扭矩足够应对轻载垂直负载，只要配重平衡做好，断电下滑的量能控制在0.1mm以内，大部分场景不需要额外加抱闸。

　　建模的时候把所有的安装尺寸都做了参数化关联，要是后续需要改轴长、改机身长度、改出线方向，直接改对应参数就能快速生成变体模型，不用从头重画。模型的外观面做了简化处理，没有把叠片的每一层纹理都做出来，装配的时候不会因为面太多导致装配体卡顿，同时关键的安装尺寸、配合尺寸都和实物一致，导出工程图的时候能直接用来做安装板的开孔图，不用再反复核对实物尺寸。

　　从应用场景的适配性来说，这款电机除了常见的桌面工控设备，还能用在小型自动售货机的货道驱动、智能门锁的锁舌传动、小型摄影云台的旋转驱动这些民用消费类产品里，因为安装尺寸标准化，不管是工业场景还是消费类产品结构，都能快速适配，不需要做定制化的安装结构，能大幅缩短产品的开发周期。做结构设计的时候，只要把安装法兰的孔位、轴伸长度、机身外径这几个边界尺寸预留好，后续就算换不同厂家的同规格电机，也能直接替换，不用修改整体结构设计，这也是标准规格电机在产品开发里最大的优势。
