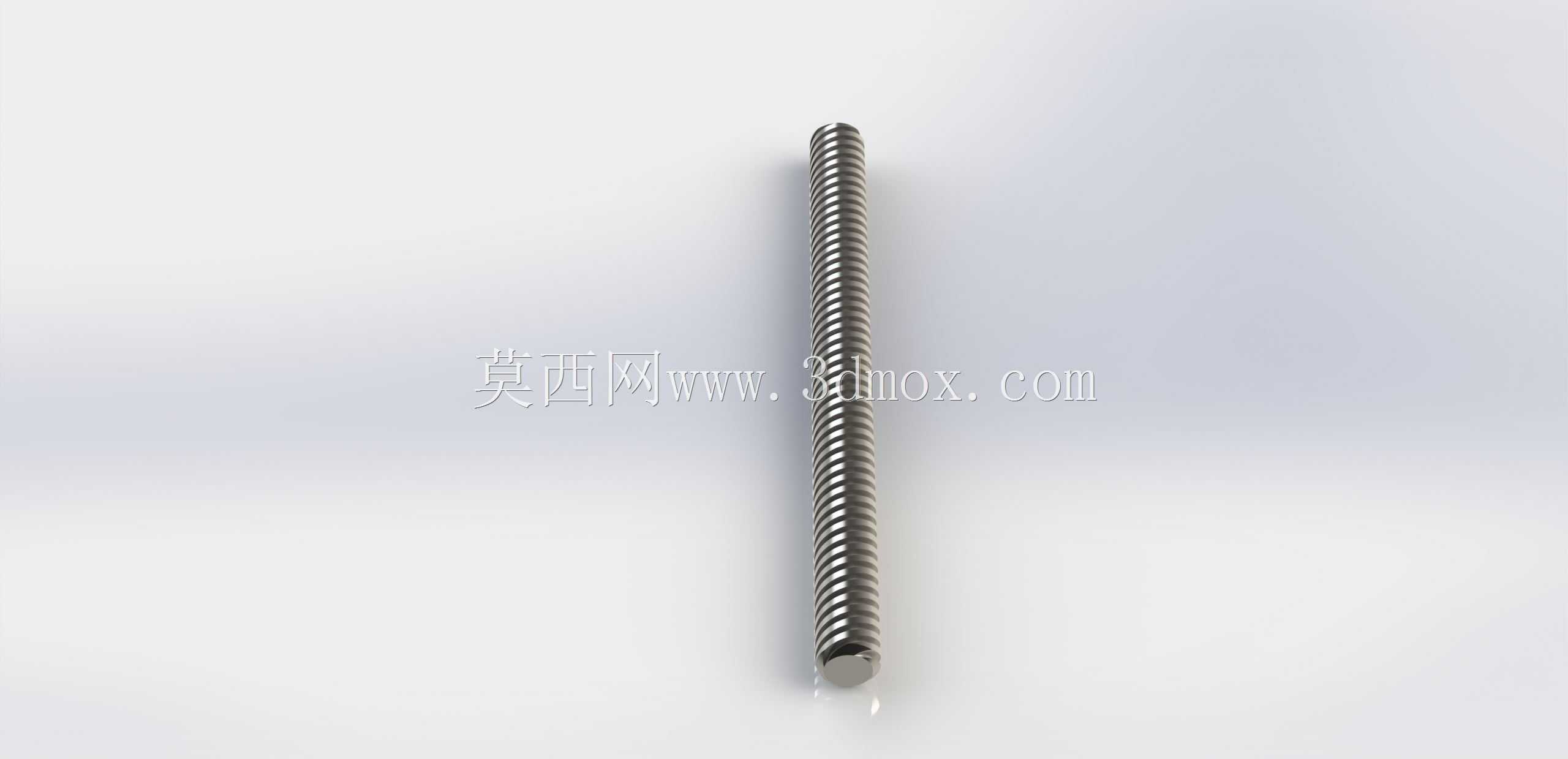

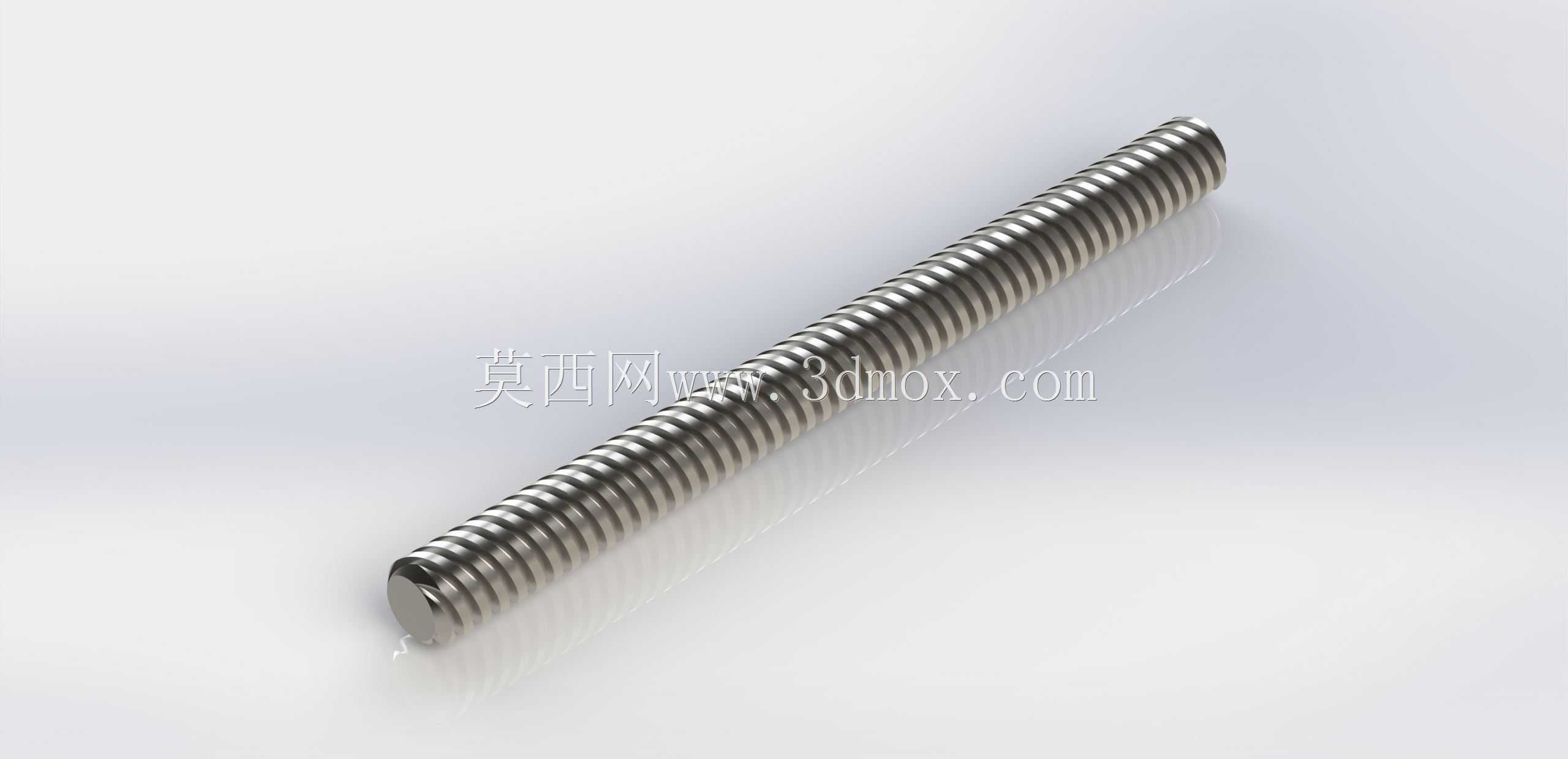

8mm直径2mm螺距四起始螺纹传动丝杠

　　在小型数控进给机构、桌面级3D打印运动轴、轻载自动化滑台这类对传动精度有基础要求、负载水平不高的设备里，小直径传动丝杠是非常常见的动力转换部件，这款公称直径8mm的丝杠，就是针对这类紧凑安装空间的传动场景设计的。不同于普通连接用的紧固螺钉，传动丝杠的核心作用是把伺服或者步进电机输出的旋转运动，平稳转换成滑台、喷头、刀具夹持座的直线位移，因此螺纹的牙型精度、起始端的导入设计、螺距的一致性都会直接影响最终的运动平稳性。这款丝杠采用了4个起始螺纹的设计，配合2mm的单圈螺距，导程可以达到8mm，也就是说配套的螺母每随丝杠旋转一周，就能完成8mm的直线位移，这个参数搭配很适合需要兼顾传动效率和进给分辨率的小型设备——既不会因为导程太小导致电机需要高转速才能达到目标移动速度，也不会因为导程过大损失单步进给的精度，在桌面型数控雕刻机的Z轴升降、小型点胶设备的进给轴上，这个参数的适配性非常高。

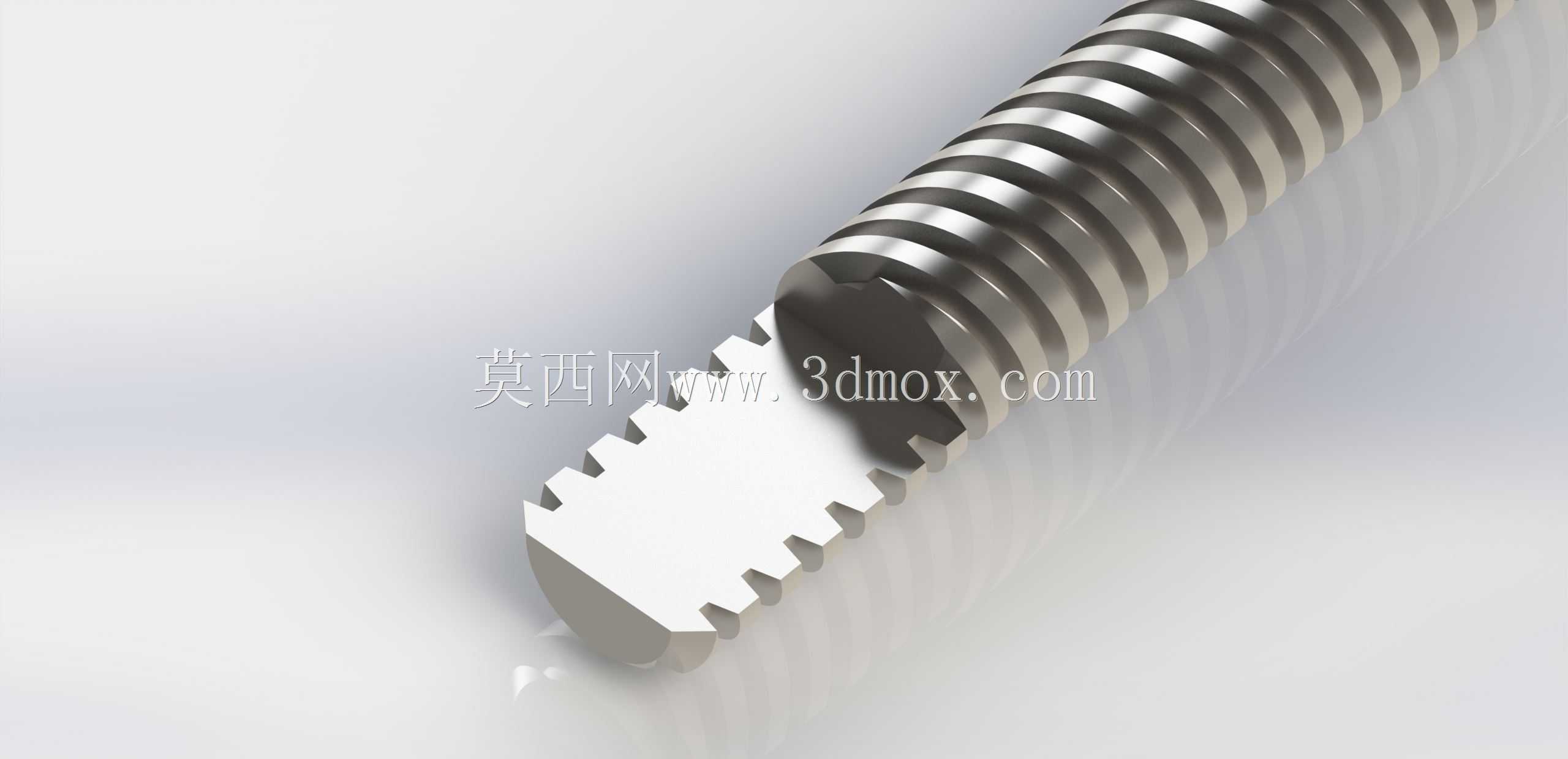

　　从结构设计的角度看，这款丝杠的外圆没有额外的台阶或者定位轴肩，属于通丝结构，安装时可以根据实际的行程需求裁切合适的长度，两端可以根据安装座的尺寸加工对应的轴承配合位，或者直接通过联轴器与电机输出轴直连，安装边界的灵活性很高，不需要提前预留复杂的轴向定位结构，对于非标设备的快速搭建来说非常友好。螺纹的起始端做了平滑的导入处理，四个起始螺纹的切入角度做了统一的修磨，配套螺母安装时不需要反复对位找正，直接旋入就能顺畅啮合，不会出现单牙受力卡滞的问题，这点在批量装配小型自动化模组的时候能节省不少调试时间。牙型采用的是通用的三角传动牙型，牙侧间隙控制在轻载传动的合理区间，既可以保证正反转切换时的空程量足够小，也不会因为间隙过紧导致传动阻力过大，搭配铜质或者工程塑料材质的消隙螺母时，能够满足大部分轻载传动场景的重复定位要求。

　　实际应用中，这类小直径丝杠的适用场景覆盖范围很广，除了常见的桌面制造设备，在小型检测仪器的样品台进给、自动化设备的短行程推料机构、教学用数控实训平台的传动单元里都能用到。因为本身直径小，丝杠的转动惯量很低，搭配小扭矩的步进电机就能驱动，不需要额外配置大规格的驱动元件，能有效压缩整套传动机构的体积和成本。设计建模的时候，螺纹部分的特征做了合理的简化处理，既保留了牙型的实际轮廓、起始端的导入结构这些关键装配参考特征，也避免了过于细碎的螺纹特征导致模型在装配体里占用过多运算资源，导入不同的三维设计环境时都能顺畅打开，做机构运动仿真的时候也能准确模拟丝杠螺母的传动关系，不会出现特征识别错误的问题。

　　从安装适配的角度来说，这款8mm直径的丝杠可以搭配市面上常见的8mm内径直线轴承配套使用，做同轴度约束的时候不需要额外定制非标支撑件，两端的支撑结构可以采用常见的角接触轴承或者深沟球轴承做简支固定，轴向锁紧可以通过圆螺母或者轴端挡圈实现，整个安装链路的配件都是通用标准件，不需要单独开模定制，对于做非标设备快速迭代的工程师来说，能大幅减少选型和采购的周期。另外，四头螺纹的设计让丝杠和螺母的啮合牙数更多，相比单头同螺距的丝杠，单位接触面积的受力更小，在频繁往复运动的工况下，磨损速度更慢，使用寿命更长，日常维护只需要定期在螺纹表面涂抹润滑脂就能保持顺畅的传动状态，不需要复杂的维护操作。在做结构干涉检查的时候，模型的外轮廓尺寸完全按照实际加工的公差范围做了还原，螺纹大径、小径的尺寸都和实际量产的零件保持一致，装配时可以直接用来校核周围的安装空间，避免出现实际装配时丝杠和周边走线、结构件发生刮蹭的问题。
