8mm丝杠配套方形螺母安装固定外壳

　　这款方形结构的螺母外壳，是小型直线传动模组里专门适配8mm直径丝杠、配套同规格滚珠或滑动螺母的安装承载件，日常在桌面级3D打印机、小型数控雕刻机、桌面点胶设备、轻载自动化滑台这类对安装空间有严格限制的轻载传动场景里应用极广，很多做小型非标自动化设备的结构工程师在搭建轻载直线运动单元时，都会优先选用这类成熟结构的外壳来完成螺母的固定，省去自己从零开始设计安装座、反复校核安装公差的时间。

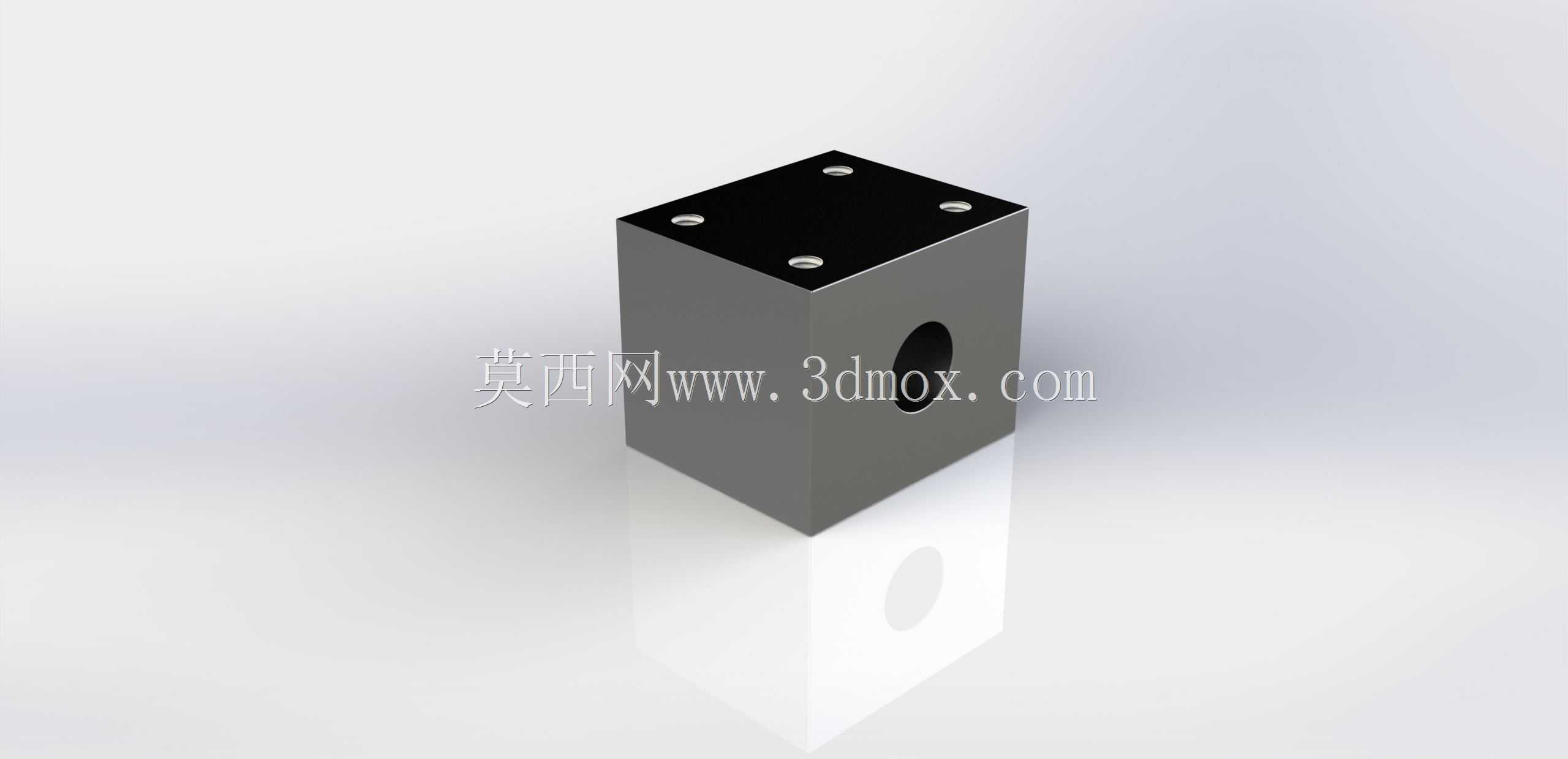

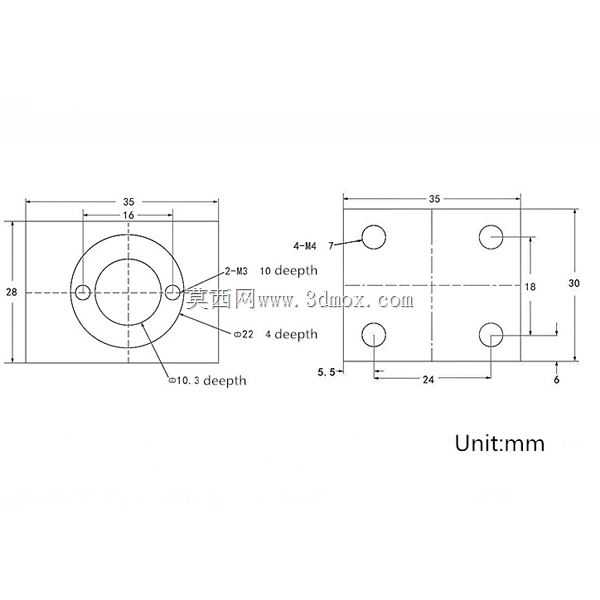

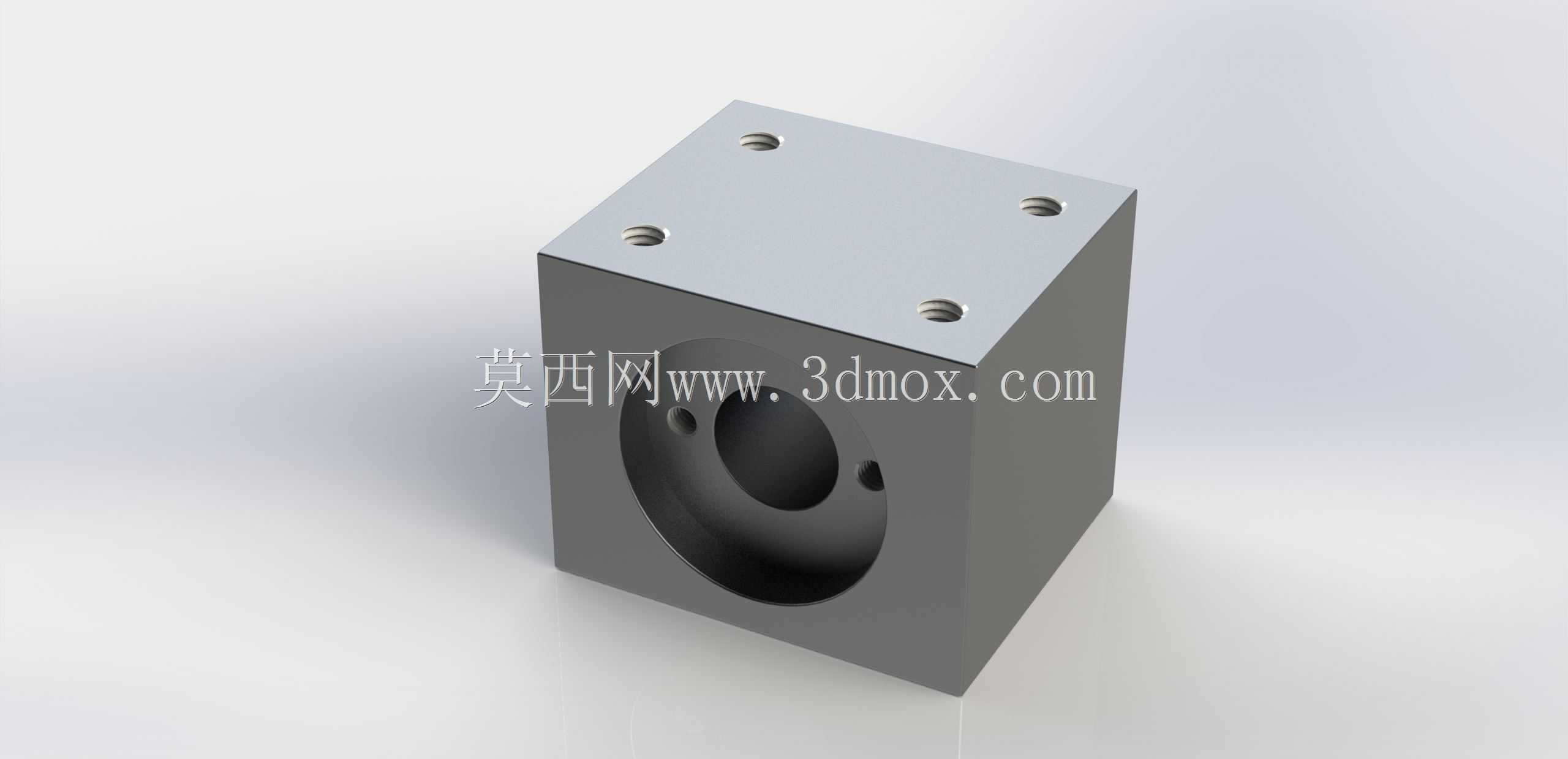

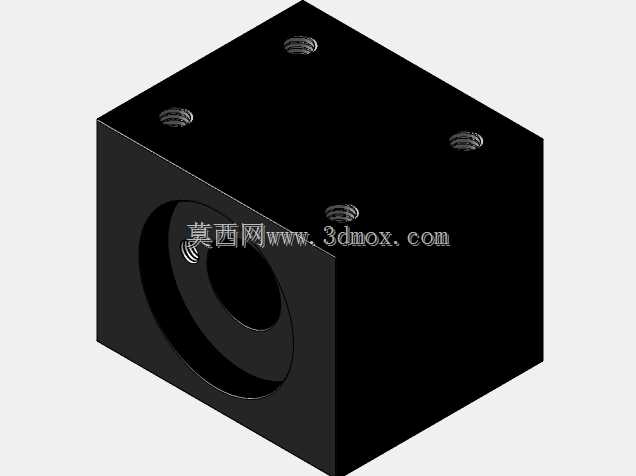

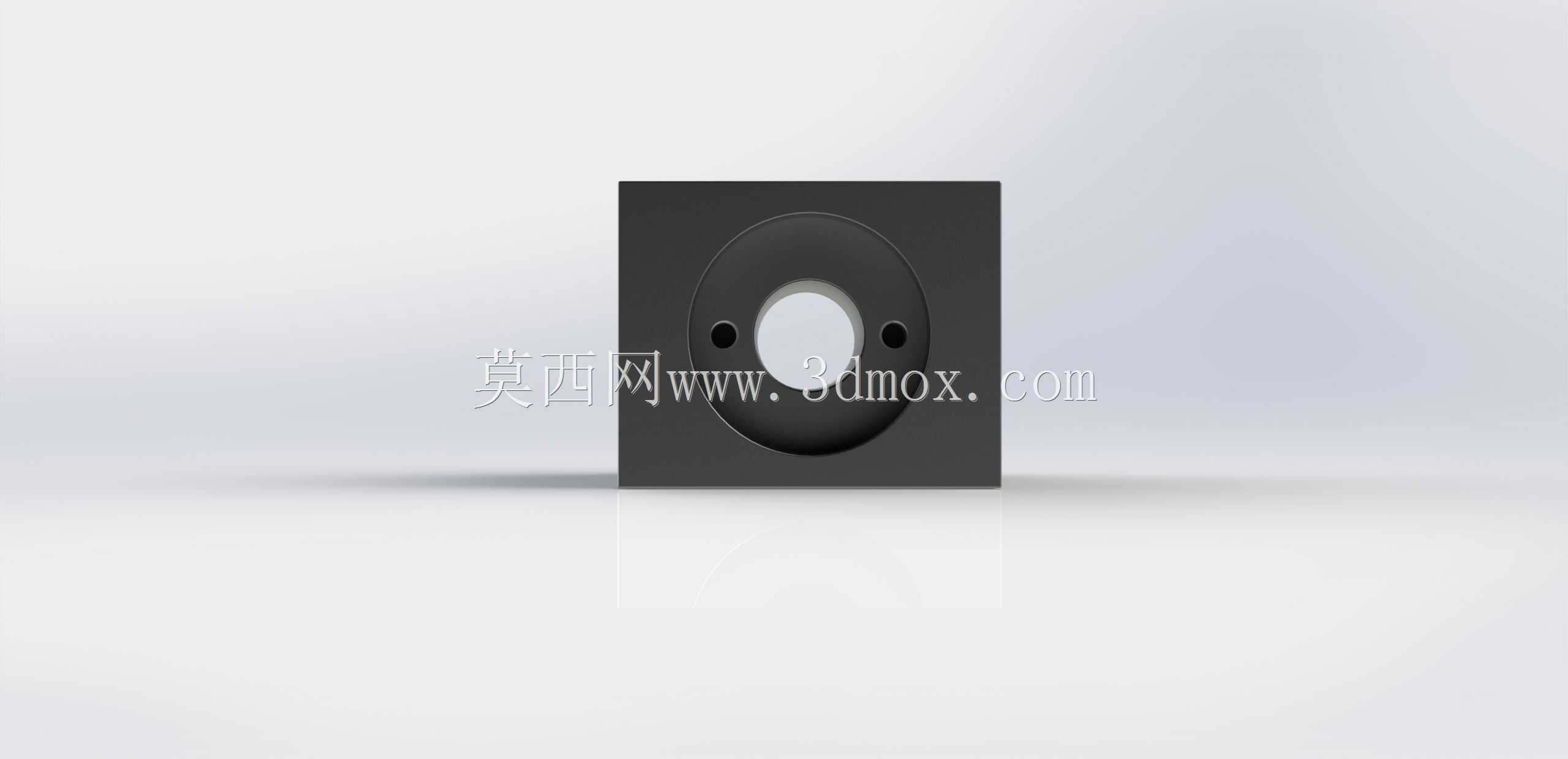

　　从实际安装边界来看，外壳整体采用正六面体方块构型，顶面预留四个呈矩形分布的内螺纹安装孔，孔位间距匹配市面上主流的20系列、40系列铝型材的安装孔距，不需要额外做转接板就能直接把整个丝杠螺母副锁固在滑台的运动托板上，安装时四个螺丝同步锁紧就能保证受力均匀，不会出现单侧受力导致的螺母偏斜、丝杠运行卡滞的问题。外壳正面是大直径的阶梯沉孔结构，这个沉孔的尺寸刚好可以把8mm规格的丝杠螺母完全嵌入内部，沉孔侧壁预留的小定位孔，是用来穿入螺母侧面的防转销或者紧定螺钉的，避免螺母在外壳内部随丝杠转动出现跟转问题，保证丝杠转动时，螺母可以顺畅带动滑台做直线往复运动，不会因为螺母跟转损失传动精度。

　　设计这类外壳的时候，首先要考虑的就是安装同轴度的问题，外壳内部容纳螺母的腔体轴线，必须和外壳两端预留的丝杠过孔轴线完全重合，一旦同轴度偏差超过0.05mm，丝杠穿入后就会出现转动阻力大、运行卡顿的问题，长期运行还会加剧螺母和丝杠的磨损，大幅缩短整套传动副的使用寿命。其次是材质的选择，这类轻载应用场景下，外壳一般选用6061铝合金做硬质阳极氧化处理，既可以保证足够的结构强度，锁紧安装螺丝时不会出现螺纹滑牙，整体重量也比钢制外壳轻很多，能降低滑台运动部分的惯量，提升设备的动态响应速度；如果是有一定腐蚀环境的应用场景，也可以换成POM或者PET工程塑料材质，不过塑料材质的螺纹孔强度较低，更适合负载在1kg以内的超轻载场景。

　　从功能特性上来说，这款外壳把原本圆形的螺母转化成了方形安装基准，方形结构的四个平面可以直接作为加工和安装的定位基准，加工时一次装夹就能完成所有孔位和腔体的加工，能有效控制加工公差，安装时靠外壳的侧边和型材槽的侧面贴合就能完成定位，不需要反复调整螺母和丝杠的对中位置，现场装配的效率能提升不少。另外外壳的方块结构没有多余的外伸凸台，在紧凑安装空间里可以最大化利用空间，比如很多小型XY两轴运动平台里，两个轴的滑台距离很近，这种方块形外壳不会和相邻轴的结构产生运动干涉，比圆形带安装法兰的螺母座适配性更强。

　　实际选型使用的时候，需要注意确认外壳内部腔体的深度和所选螺母的长度匹配，螺母装入后端面不能突出外壳顶面，否则锁固在托板上时会出现间隙，导致传动刚性下降；四个顶面安装孔的螺纹深度也要和所选的安装螺丝长度匹配，螺丝拧入深度不能小于螺纹直径的1.5倍，避免设备高速往复运动时螺丝松动，导致滑台运行出现异响、定位精度下降的问题。另外外壳侧壁的紧定螺钉孔位置，要和所选螺母侧面的防转平面或者防转孔位置对应，不能出现紧定螺钉顶在螺母光滑外圆面上的情况，否则防转效果不足，长期运行还是会出现螺母跟转的问题。

　　很多刚入行的结构工程师在设计小型滑台的时候，容易忽略螺母外壳的刚性问题，为了压缩整体尺寸把外壳壁厚做的过薄，结果设备运行时外壳受力出现微变形，导致螺母和丝杠的同轴度偏移，运行一段时间就出现丝杠磨损、精度丢失的问题，这款外壳的壁厚设计经过实际工况验证，侧壁和顶面的壁厚都保留了足够的余量，即使在10kg以内的负载工况下，也不会出现影响传动精度的结构变形，能满足大部分轻载自动化设备的传动精度要求。
