工业级数字步进驱动装置结构设计

项目分类:电机 发布时间:2022-07-30 ID:692860
  • 工业级数字步进驱动装置结构设计
  • 工业级数字步进驱动装置结构设计

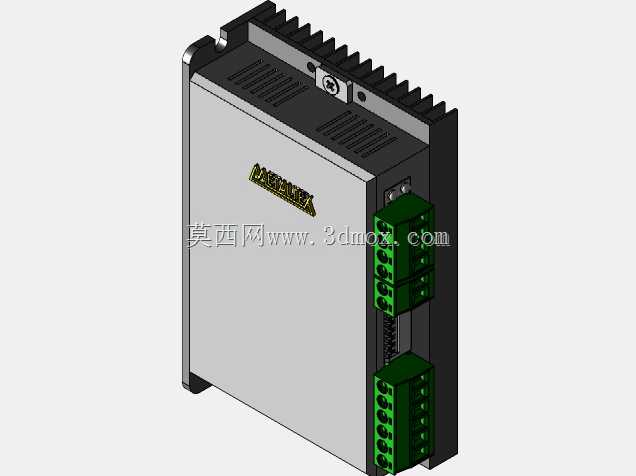

  在自动化产线的运动控制单元搭建、小型数控设备改造、非标专机的进给系统配置场景里,步进驱动是衔接上位控制信号与步进电机执行端的核心电控部件,这款数字步进驱动的结构设计,完全围绕工业现场的安装适配、散热可靠性、接线运维便利性展开。从安装边界来看,这款驱动采用标准DIN导轨兼容的安装结构,壳体侧边预留的卡扣结构可直接卡装在常规电控柜的35mm标准导轨上,同时壳体背部也预留了螺钉固定孔位,满足壁挂式安装的需求,整体壳体宽度控制在单倍位电控元件的尺寸区间,不会过多占用电控柜内的横向安装空间,高度方向避开了柜内走线槽的常规布置高度,接线端子区域距离柜内底板预留了足够的手指操作空间,无需额外拆除周边元件即可完成接线作业。

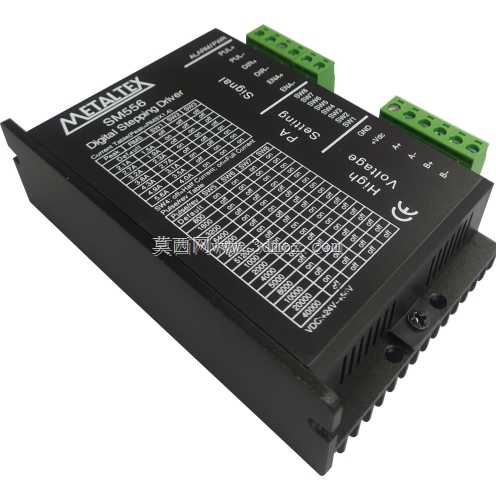

  散热结构的设计是这款驱动的核心考量点,壳体顶部采用一体化拉伸成型的散热鳍片结构,鳍片的间距、高度经过热仿真校核,在驱动持续输出额定电流的工况下,鳍片表面的温升可控制在工业元件允许的安全区间,不会出现局部过热导致的驱动保护停机,同时鳍片与内部功率板的导热路径采用直接压接的结构,减少了导热界面材料的热阻,相比传统粘接式散热结构,长期使用下的散热衰减幅度更低。接线端子采用分层布置的结构,强电动力端子与弱电信号端子分设在壳体的不同侧,避免动力线的电磁干扰串入信号回路,端子采用绿色插拔式接线座,现场接线时可先将端子拔出完成压接后再插回驱动本体,大幅提升了柜内布线的效率,端子的引脚定义标识直接丝印在壳体表面,无需额外查阅说明书即可完成常规接线,

  降低了现场接错线的概率。壳体的前面板采用金属拉丝质感的面板设计,上面预留了状态指示灯的透光孔位,可直观显示驱动的上电状态、运行状态、故障报警状态,运维人员在巡检时无需打开电控柜柜门,透过柜门上的观察窗即可快速判断驱动的工作状态。从功能适配的角度,这款数字步进驱动可适配常规的两相步进电机,支持细分参数的拨码配置,壳体侧面预留的拨码开关区域带有透明防护盖,既可以避免现场灰尘、金属碎屑进入拨码区域导致的参数错乱,也可以在需要调整参数时直接掀开防护盖操作,无需拆除驱动壳体。在结构设计的细节上,壳体的拼接处采用凹凸槽的卡扣结构配合少量固定螺钉,既保证了壳体的整体防护等级,也减少了装配时的螺钉使用量,提升了生产装配的效率,

  壳体边角处做了圆角钝化处理,避免安装作业时锋利边角划伤操作人员的手部。这款驱动的结构设计充分考虑了工业现场的复杂工况,抗振动性能满足常规工业设备的运输、运行振动要求,不会因为设备运行时的持续振动出现壳体松动、端子接触不良的问题,同时壳体表面采用喷塑处理,具备一定的耐油污、耐潮湿性能,可适配车间内的轻度腐蚀环境。在进行三维建模时,这款模型完整还原了驱动的所有外部结构细节,包括散热鳍片的齿形尺寸、接线端子的插拔间隙、安装卡扣的结构尺寸、拨码开关的位置布局,可直接用于电控柜的三维布局布线设计,设计人员在进行电控柜排布时,可直接导入该模型,核对驱动与周边断路器、接触器、走线槽的安装间隙,提前规避安装干涉、接线空间不足的问题,也可以用于设备操作说明书的配图制作、虚拟调试场景的元件展示,还原真实设备的电控系统构成。
