DIN导轨安装式螺旋接线端子结构

　　这类螺旋接线结构是低压配电、工业控制柜内部最常见的导线接驳组件，日常做电控柜布线、设备内部电气回路搭建时，几乎每台柜体里都会用到数十甚至上百个同类型单元，承担多股单芯、多芯硬导线的固定接驳与电流导通作用，相比直插式端子，螺旋压接的结构对不同线径导线的适配性更强，抗振动松脱能力更优，在机床电控、生产线控制柜、通讯基站配电单元这类存在持续机械振动的应用场景里，长期导通可靠性表现更稳定。从结构设计来看，该接线单元采用标准DIN导轨卡装结构，底部的弹性卡扣可以直接卡入35mm宽度的标准电气安装导轨，不需要额外打孔固定，单单元拼接时侧边的定位凸台与凹槽可以互相嵌合，多片并排安装时不会出现横向错位，整排端子安装后齐整度高，

　　相邻端子的绝缘壳体之间贴合紧密，能有效避免导线裸露部分意外搭接造成的短路风险。壳体采用阻燃绝缘工程塑料材质，压接螺丝的金属嵌件直接嵌装在壳体内部的安装槽内，拧动压接螺丝时不会带动嵌件跟转，导线插入接线孔后，旋紧顶部的压接螺丝即可将导线线芯牢牢压在导电基座上，两个接线孔分别对应进线与出线侧，单单元可实现两根同径或异径导线的可靠连通。设计时需要重点考量几个核心边界：首先是安装后的整体外伸尺寸，要匹配常规电控柜的线槽与导轨安装间距，壳体顶部的螺丝操作位要预留足够的螺丝刀操作空间，不能出现相邻端子安装后螺丝刀无法垂直对准螺丝槽的问题；其次是爬电距离与电气间隙，不同电位的导电部件之间沿绝缘壳体表面的距离、空气间隙都要满足低压电气的安全规范，

　　壳体上的隔筋结构就是为了拉长爬电路径，避免潮湿、积尘环境下出现沿面放电；再者是卡轨结构的弹性余量，底部的卡扣既要保证卡入导轨后不会因振动脱出，又要在拆卸时能通过螺丝刀撬动卡扣顺利取下，不会出现卡接过死无法拆卸、或者卡接过松容易滑落的问题。实际选型应用时，这类端子需要匹配对应的额定载流量，不同线径对应的压接扭矩有明确要求，建模时还原的压接螺丝深度、接线孔直径，都对应了适配的导线线径范围，接线孔的倒角结构可以方便导线插入，不会出现硬导线端部毛茬刮在孔口无法顺利插到底的情况。壳体侧面的标识槽可以粘贴线号标签，布线完成后每一路回路的线号标识清晰，后期设备维护排查线路时能快速对应回路，不需要反复通断测试找线。从建模细节来看，

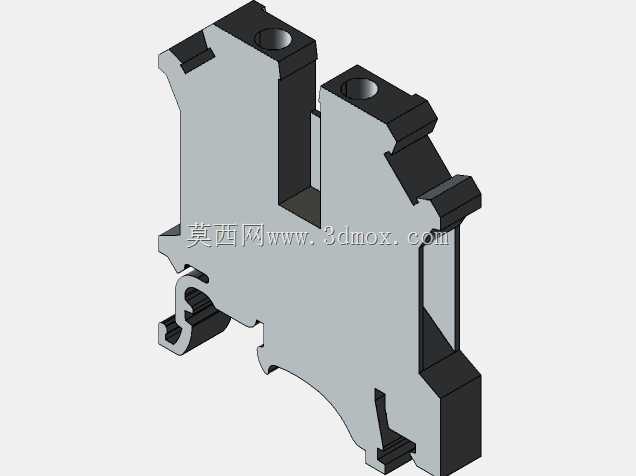

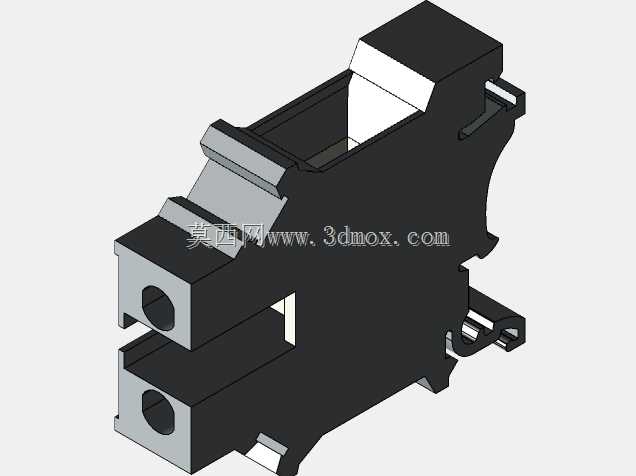

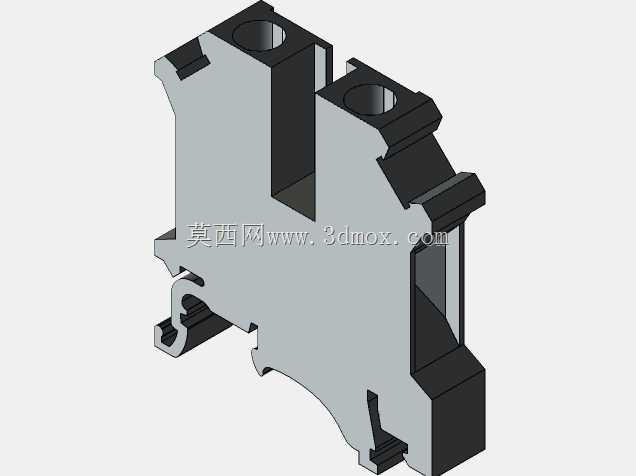

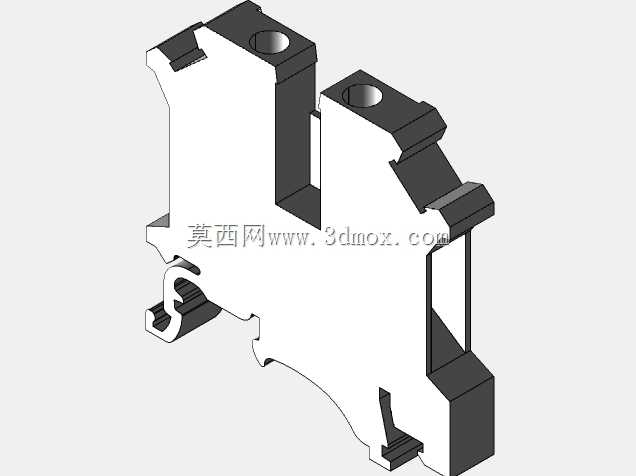

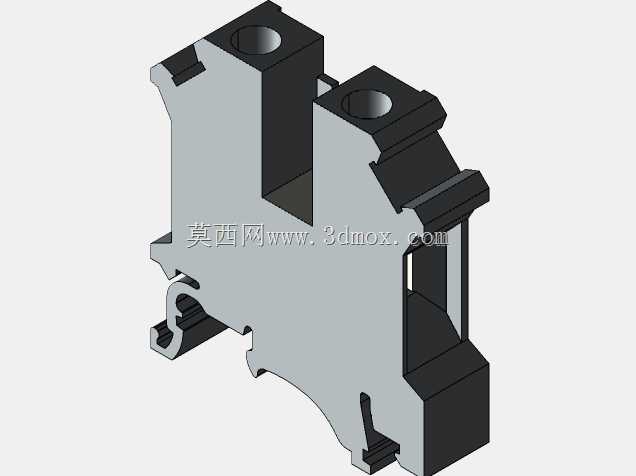

　　该结构还原了真实产品的所有装配特征：壳体的分模线、卡扣的弹性让位槽、压接螺丝的头部槽型、导轨卡槽的适配弧度都和实物一致，做电控柜三维布线时，可以直接调用该模型排布端子排位置，提前核算整排端子的总安装长度，预留出线槽与端子排之间的走线空间，避免实际装配时出现端子排长度超差、线槽盖无法闭合、导线弯曲半径不足等问题。很多刚接触电控结构设计的工程师容易忽略端子的安装空间预留，尤其是多片端子拼接后，总宽度是单单元宽度乘以数量再加上两端的固定件余量，如果直接按单单元尺寸简单累加，实际采购的端子排总长度往往会和建模尺寸有偏差，导致柜内安装位不足。这类螺旋接线端子的导电部分采用铜质基材，表面做镀锡处理，抗氧化能力强，长期使用不会出现接触电阻过大发热的问题，压接时螺丝端部的压片可以均匀压在导线线芯上，不会因为螺丝端面直接顶在单股线芯上造成线芯损伤，尤其是多股软导线接入时，配合冷压端头使用，压接后的拉脱力能满足工业环境的抗振动要求。在通讯设备的内部配线场景里，这类端子也常被用于电源回路、信号回路的接驳，相比焊接式的接线结构，现场接线效率更高，后期维护更换导线时不需要拆焊，只需要松开压接螺丝即可更换导线，大幅降低现场运维的工作量。
