多色款10mm嵌入式面板LED信号指示灯

　　这类10mm规格的嵌入式LED指示灯，是工业控制、配电柜体、小型自动化设备面板上最常用的状态反馈元件，日常做设备电控设计时，几乎每台带操作面板的设备都会用到，不同颜色的灯珠对应不同的设备运行状态，比如绿色常亮代表设备正常运行、红色对应故障或急停触发、蓝色代表电源接通、白色对应待机状态、黄色对应预警提示，现场操作人员不需要查看后台程序，只通过面板上的灯色就能快速判断设备当前工况，大幅降低现场运维的判断成本。

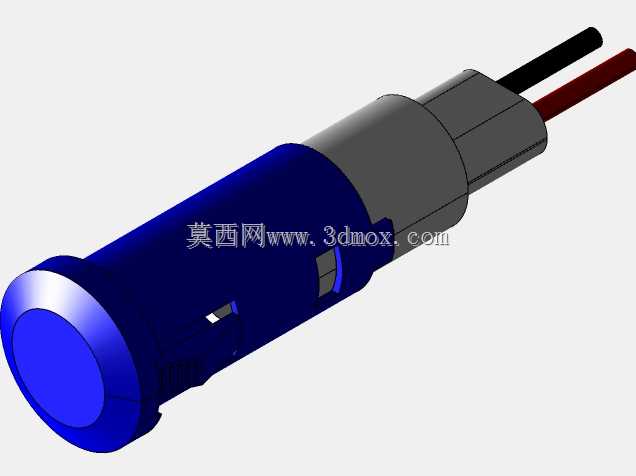

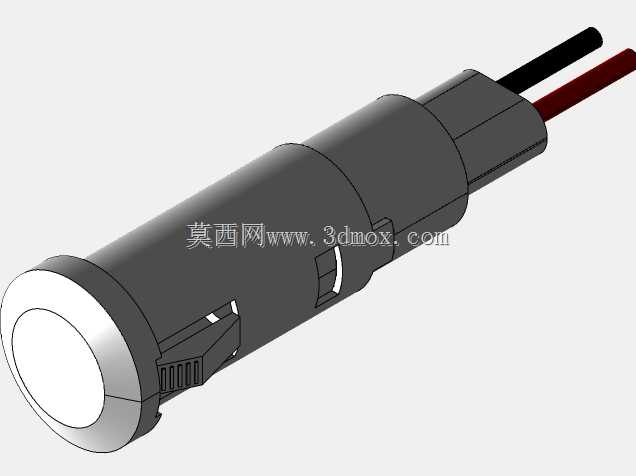

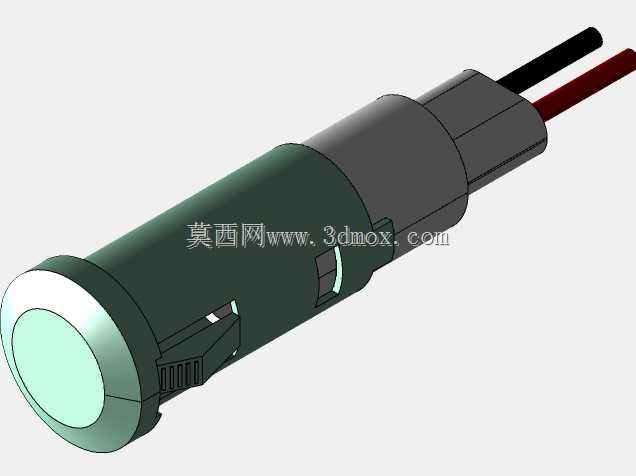

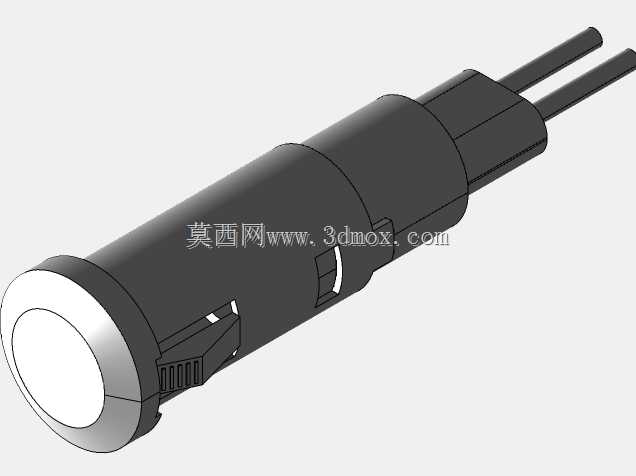

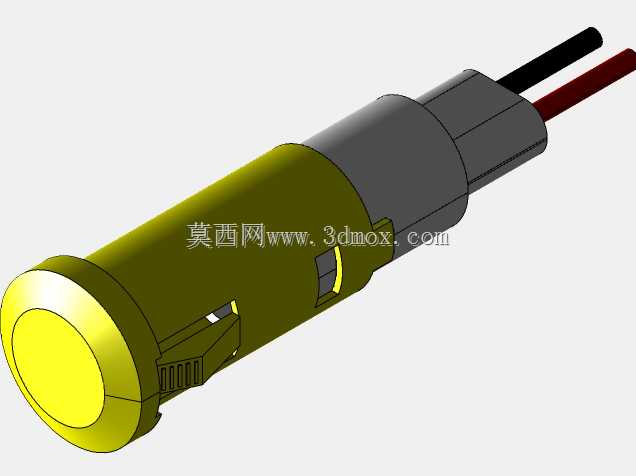

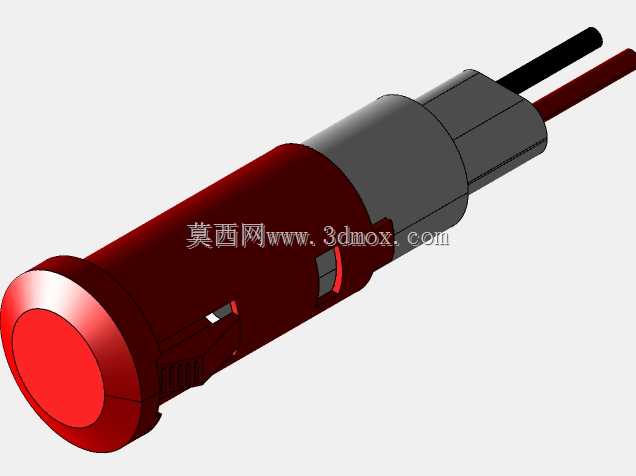

　　做这类指示灯的三维建模时，首先要卡死安装边界尺寸，这款灯的安装开孔直径为10mm，这是面板开孔的核心尺寸，建模时安装卡爪的回弹范围要控制在0.3-0.5mm之间，既保证装入面板后不会因为设备振动松脱，又不会因为过盈量太大导致安装时卡爪断裂；灯体伸出面板正面的高度控制在8mm以内，避免突出过多被现场异物磕碰损坏，背部接线端的长度要预留15mm以上的接线空间，保证焊线或者接插端子后不会和柜内的线槽、其他元器件产生干涉。

　　结构设计上，灯头部分采用半透明磨砂PC材质做灯罩，建模时要做出灯罩内侧的散光纹理，避免LED灯珠直射产生刺眼的光斑，同时保证光线均匀扩散，在车间强光环境下也能清晰辨识灯的状态；灯身主体采用阻燃PA66材质，卡扣位置做0.8mm的壁厚加强，保证多次拆装后卡扣不会出现塑性变形；尾部的出线采用两根0.5平方的特氟龙绝缘引线，红正黑负的线色区分符合通用接线规范，引线和灯身的衔接位置做防拉脱结构，能承受10N以上的轴向拉力不会松脱，避免现场接线拉扯导致内部焊点脱落。

　　实际选型应用时，这类指示灯适配1-3mm厚度的金属、塑料面板，不管是冷轧钢喷塑的电控柜面板，还是ABS材质的小型设备操作盒，都能通过侧边的弹性卡扣快速卡装，不需要额外的螺母固定，单颗灯的安装时间不超过10秒，大幅提升面板装配的效率；灯的工作电压覆盖常用的DC12V、DC24V、AC220V等常规工控电压，内部集成限流电阻，不需要外部额外接限流元件，直接并联在对应电压的控制回路中就能正常工作，平均无故障工作时间能达到3万小时以上，满足工业设备长期连续运行的需求。

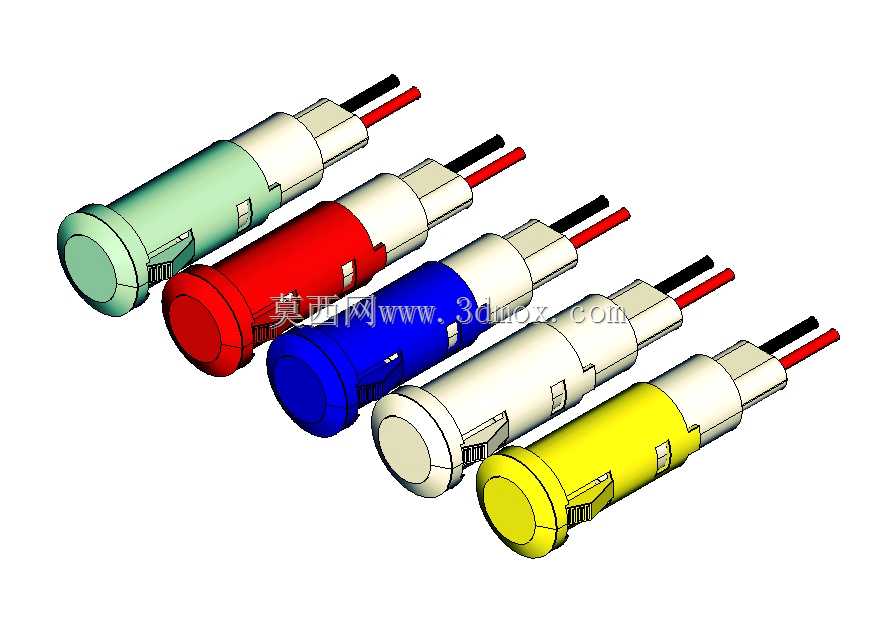

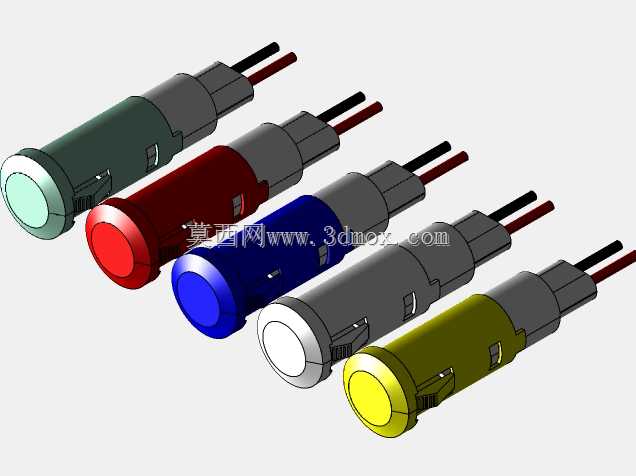

　　建模过程中要注意不同颜色款的结构完全通用，仅灯罩部分的材质颜色做区分，这样在做整机BOM清单时可以归为同一系列不同颜色的物料，减少物料编码的数量，降低仓储管理的成本；灯体表面的脱模斜度控制在1.5度，符合注塑件的生产工艺要求，不会出现脱模困难或者表面拉伤的问题；灯头和灯身的配合位置做0.1mm的止口配合，保证装配后缝隙均匀，同时达到IP40的防护等级，防止车间内的灰尘进入灯体内部影响灯珠寿命。

　　在设备布局时，这类指示灯通常和按钮、转换开关排布在同一操作区域，排布间距不小于15mm，避免相邻指示灯的光线互相干扰，同时预留手指操作相邻按钮的空间；做三维布线时，指示灯的引线要顺着柜内的线槽走向排布，避免和动力线捆扎在一起，减少动力线的电磁干扰对指示灯信号的影响，保证状态显示的稳定性。
