工业级变频驱动装置三维结构模型

项目分类:电机 发布时间:2022-07-30 ID:692875
  • 工业级变频驱动装置三维结构模型

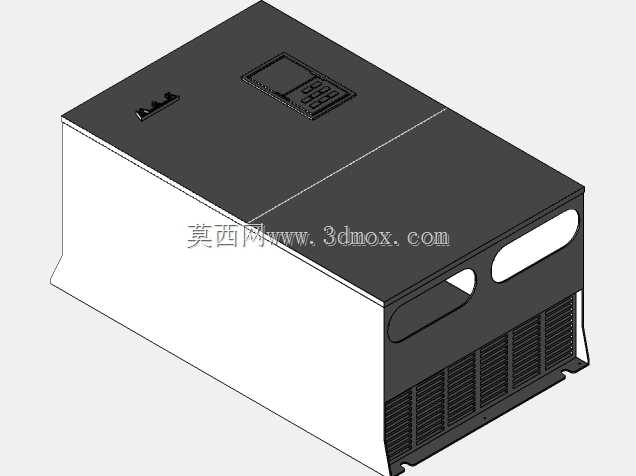

  在工业传动控制场景中,这类变频驱动单元是异步电机、伺服驱动系统实现转速调节、转矩控制的核心执行部件,广泛部署在生产线输送线、风机水泵调速系统、机床主轴驱动、起重设备提升机构等需要动态调节动力输出的工况中,替代传统的工频直启、星三角启动方案,可根据负载实时工况调整输出电源频率,大幅降低电机启动冲击电流,同时实现按需输出功率,减少空载、轻载状态下的无效能耗。从结构设计来看,该模型还原了量产变频驱动单元的典型布局:主体采用上下分舱的钣金壳体结构,上半部分为控制与操作交互区,顶面集成了带按键阵列的参数设置面板,可完成频率设定、参数读取、故障复位等现场操作,面板旁预留了状态指示灯开孔,用于直观展示运行、故障、待机等设备状态;

  壳体侧面设计了内凹式一体化搬运提手,既避免外凸结构占用安装空间,也方便设备进场安装、后期维护时的搬运移位。下半部分为功率散热区,侧面排布了规整的通风栅格,对应内部功率模块、整流逆变单元的散热风道,安装时需保证栅格侧预留足够的通风间隙,避免散热受阻导致模块过热降频甚至触发保护停机。壳体的安装边界设计充分考虑了柜内安装的兼容性,背部预留了标准DIN导轨安装卡扣位与固定螺丝孔位,可适配不同规格的电气控制柜安装需求,接线端子区集中布置在壳体下部,强电输入、电机输出、控制信号端子做了分区隔离,减少强电对弱电控制信号的电磁干扰,这也是工业电控设备结构设计中必须考量的EMC防护要点。从建模细节来看,该模型完整还原了壳体的拼接结构、

  面板按键的排布比例、提手的内凹弧度、散热栅格的筋条间距,所有结构特征均参考量产实物的尺寸比例搭建,可直接用于电气控制柜的布局干涉检查、安装空间预留校核,也可作为工业产线三维可视化场景中的电控设备元件使用。在实际设备选型布局阶段,这类变频驱动单元的安装尺寸、散热预留空间、操作面板的可视角度都是结构设计阶段需要重点确认的内容:比如柜内布置时,设备上下方需要预留至少100mm的走线与散热空间,操作面板需要正对柜门外露或者对应柜门的观察窗位置,方便现场操作人员不用打开柜门就能查看运行参数、进行基础操作;侧面提手的位置需要避开柜内的走线槽、相邻安装的断路器、接触器等元件,保证后期维护拆卸时手部有足够的操作空间。模型中壳体的分模线、

  拼接缝的细节也做了还原,能够体现量产钣金设备的加工工艺特征,比如壳体边角的折弯圆角、面板与主体的装配间隙、散热栅格的冲压成型特征,这些细节能够让三维布局场景更贴近真实的工程实际,避免出现理想化模型导致的安装干涉、空间预留不足等问题。在传动系统的三维方案设计阶段,导入该变频驱动模型可以完整呈现电控柜内的元件排布逻辑,提前核对动力线缆的弯曲半径、控制线缆的走线路径,确认散热风道的走向是否合理,避免后期样机装配时出现元件碰撞、线缆长度不足、散热不畅等设计问题。
