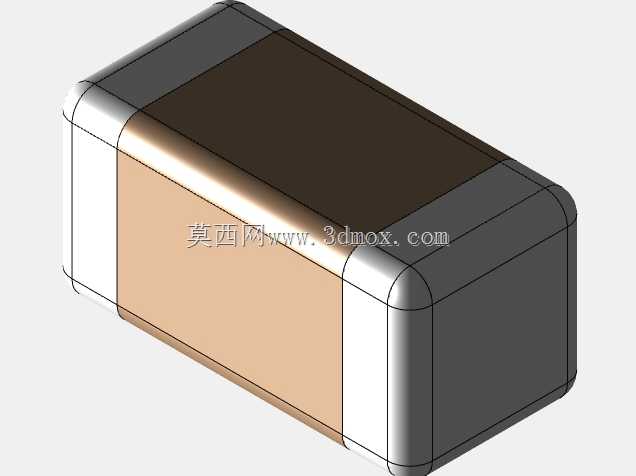

0603规格贴片式陶瓷电容器三维结构

　　和实际量产元件的外形产生偏差。从功能特性来看，这类多层陶瓷贴片电容主要承担电路里的电源去耦、信号滤波、高频旁路作用，在通讯类设备的射频前端、电源管理模块、数字信号传输链路里都有大量应用，不同容值的0603电容虽然内部电极叠层数量有区别，但外部封装尺寸完全统一，所以建模时不需要体现内部叠层结构，只需要把外部可观测、会影响装配的结构特征做准确即可。设计建模思路上，优先保证安装面的平面度特征，元件底部与PCB焊盘接触的两个端电极底面要做共面处理，共面度公差控制在0.05mm以内，还原实际元件编带包装后供料时的贴装基准；本体的陶瓷介质部分区分了两种外观区域，中间的浅米色区域是陶瓷基体的裸露部分，两端深灰色区域是端电极的镍锡镀层覆盖区，在消费电子、通讯终端、工业控制板卡的高密度PCB布局场景中，0603封装的贴片电容是板级电路里用量极大的基础被动元件，这类元件的三维建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、回流焊工艺仿真的准确性，也决定了结构工程师做板级堆叠干涉检查时的可靠度。做这个元件的三维模型时，首先要还原的是其标准封装的外形边界：0603公制对应1608规格，本体长度控制在1.6mm±0.1mm，宽度0.8mm±0.1mm，整体厚度根据常规陶瓷电容的通用规格取0.8mm，两端的端电极宽度各占0.3mm，端电极与陶瓷本体的衔接处做R0.1mm的圆角过渡，还原实际元件注塑烧结后的边缘钝化特征，避免建模时做成尖锐直角，

　　建模时给不同区域分配了对应的外观材质属性，方便后续做整机渲染或者装配可视化时能快速识别元件类型。考虑到SMT装配的实际场景，模型特意还原了端电极外侧的微小圆弧特征，这个细节是很多通用封装库模型容易忽略的——实际量产的电容端电极在电镀后边缘不会是锐利直角，这个圆角会影响焊锡浸润后的焊缝成型形态，在做DFM可制造性检查时，准确的圆角特征能帮助工艺工程师更精准地预判焊盘上的锡量分布，减少立碑、虚焊等工艺缺陷的仿真误判。另外在安装边界的设定上，模型按照IPC-7351B的贴片元件安装空间要求，预留了元件周围的禁布区参考：本体长度方向两侧各留0.2mm的维修与贴装避让空间，宽度方向两侧各留0.15mm的间隙，避免和相邻的0402、

　　0603元件或者丝印线条产生干涉。对于做通讯设备板卡设计的工程师来说，这个模型可以直接导入到PCB结构协同设计环境中，用来检查板卡堆叠时电容和上方屏蔽罩、结构件的间隙，尤其是在做超薄手机、便携通讯终端的主板设计时，0.8mm厚度的电容加上焊盘锡厚0.1mm，整体装配后的高度需要严格控制在1mm以内，准确的模型高度参数能帮助结构工程师提前预判空间冲突，不用等打样后才发现元件顶壳的问题。和传统的直插电解电容、瓷片电容不同，0603贴片电容的无引线结构让它的高频寄生参数更小，适合在GHz级别的通讯射频电路里使用，所以建模时也严格控制了端电极的金属延伸长度，还原实际元件端电极只包裹本体两端、不会延伸到陶瓷本体上下表面过多的特征，

　　保证模型的寄生参数仿真参考价值。很多工程师在画PCB封装时只会画二维焊盘图形，缺少三维模型的辅助就很容易在做整机装配时出现空间冲突，这个三维结构把所有和装配相关的外部特征都做了1:1还原，没有做多余的内部结构简化或者夸张的外观修饰，完全匹配量产元件的实际外形尺寸，不管是用来做SMT产线的贴装路径仿真，还是做整机产品的结构干涉检查，或是做电子设备的爆炸图、装配工艺演示，都能满足精度要求。在实际的通讯终端产品组装线上，这类0603电容的贴装速度可以达到每小时数万点，准确的三维模型还能用来给贴片机的视觉对位系统做元件轮廓训练，减少视觉识别时的抛料率，这就要求模型的外轮廓投影和实际元件的光学检测轮廓完全一致，所以建模时没有做任何艺术化的倒角或者纹理添加，所有轮廓尺寸都对标量产元件的出厂检验规范，端电极的金属部分和陶瓷本体的分界位置也和实际元件保持一致，避免视觉识别时把陶瓷本体误判为电极区域。
