EE19型立式直插电源变压器结构设计

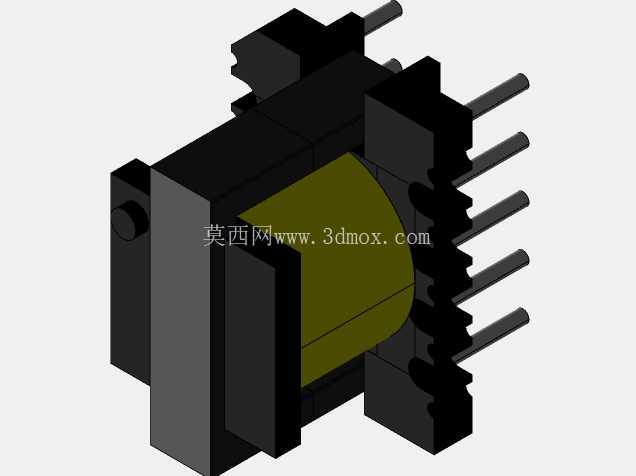

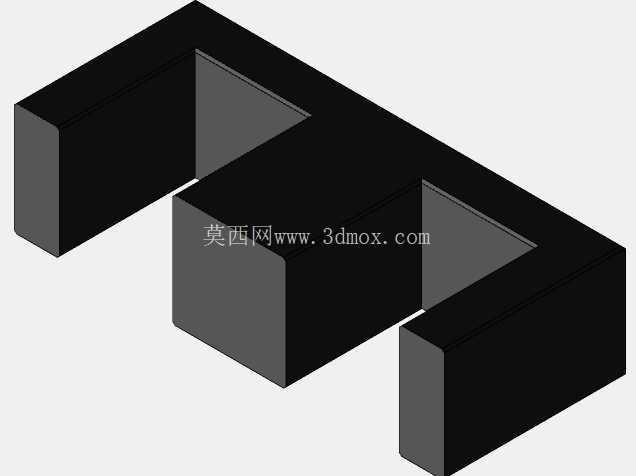

　　日常做小功率AC-DC电源板、工控辅助供电模块、消费类电子内置电源的结构设计时，EE19规格的变压器是选型频次极高的磁性元件，这款立式直插结构的EE19变压器，就是针对板载安装场景做的成熟结构方案，适配5W以内的反激式开关电源拓扑，常见于路由器电源适配器、小型家电控制板、智能电表辅助供电回路这类对安装高度、引脚间距有明确限制的应用场景。从实际安装边界来看，这款变压器采用立式5+5引脚直插排布，引脚沿骨架两侧对称分布，引脚间距符合常规2.54mm网格PCB的布线规则，插装后可直接适配波峰焊工艺，不需要额外做引脚整形处理；磁芯部分采用标准EE19铁氧体磁芯对插结构，磁芯中柱预留标准气隙，可根据实际电源的功率、电感量需求调整气隙大小，避免大电流工况下出现磁饱和问题，磁芯与骨架的配合公差控制在0.1mm以内，装配后不会出现磁芯松动、错位的情况，外围可根据绝缘需求缠绕玛拉胶带，满足安规要求的爬电距离规范。

　　设计这类小型板载变压器时，首先要匹配PCB的安装空间限制，这款模型的整体外形宽度控制在19mm左右，安装高度不超过15mm，在布局紧凑的小功率电源板上，不会和周边的电解电容、整流桥、PCB安装柱产生结构干涉；骨架的绕线窗口做了圆角过渡处理，绕制漆包线时不会出现漆皮被骨架棱角刮破的问题，窗口面积可适配0.1-0.3mm线径的漆包线，满足初次级绕组的绕制空间需求，同时骨架上预留了挡墙结构，可在初次级绕组之间增加绝缘胶带，满足AC-DC电源的安规绝缘要求。

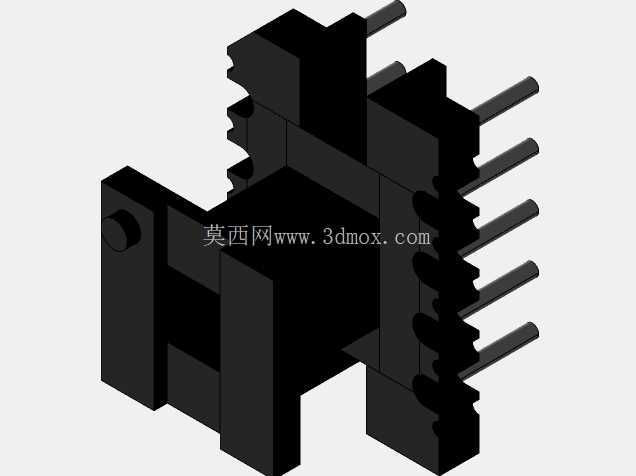

　　从实际使用的角度看，这类EE19变压器的工作频率适配常规的65kHz-100kHz开关电源工况，磁芯损耗控制在合理区间，长时间满载工作时磁芯温升不会超过40K，不需要额外增加散热结构；引脚采用镀锡铜材质，可焊性符合IPC标准，插装后引脚伸出PCB背面的长度控制在1.5-2mm，刚好满足波峰焊的吃锡要求，不会出现引脚过长导致的相邻焊点短路问题。做三维结构建模时，这款模型完整还原了骨架的卡槽结构、磁芯的定位凸台、引脚的伸出长度，在做PCB布局的干涉检查时，可以直接导入装配，模拟实际插装后的空间占用，避免出现结构设计阶段没发现的安装干涉问题；磁芯与骨架的配合面做了精准的公差匹配，建模时还原了实际生产中的装配间隙，不会出现模型里能装进去、实际生产装不上的问题。

　　针对不同的应用场景，这款结构的变压器还可以调整引脚的长度、磁芯的固定方式，比如需要做灌封处理的电源模块，可以在骨架外侧增加灌封挡边，避免灌封胶流入引脚焊接区域；对EMC要求较高的场景，可以在磁芯外侧增加铜箔屏蔽层，模型里也预留了屏蔽层的安装空间，不需要额外修改骨架结构。在做电源板的结构堆叠时，这款变压器的安装位置通常会远离PCB的输入输出接口，避免磁场干扰到信号回路，模型的外形尺寸精准度足够，在做整机外壳的结构设计时，可以直接参考模型的高度预留内部空间，不会出现外壳盖不上、变压器顶到外壳的问题；另外骨架顶部预留了真空吸嘴的拾取平面，可适配SMT贴片工艺的自动拾取需求，兼顾手焊和批量贴片生产的使用要求。
