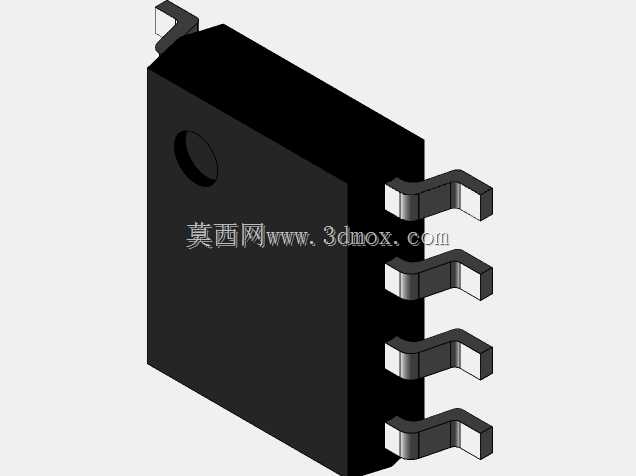

XL1508配套SOIC-8贴片封装电子元器件三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计环节里，SOIC-8这类小外形贴片封装的元器件，是板级集成中出镜率极高的一类载体，本次呈现的三维结构，对应适配XL1508芯片的SOIC-8封装实体，完全还原量产封装的真实形态，能直接用于PCB布局的干涉校验、结构件适配验证、装配工艺仿真等实际工程场景。

　　从实际应用场景来看，这类8引脚小外形贴片封装，广泛用在电源管理、信号调理、接口转换类电路中，不管是手持通讯设备的主板、工业采集模块的核心板，还是车载电子的控制单元，只要用到XL1508这类电源芯片，就需要匹配对应的SOIC-8封装焊盘与结构空间。很多初级结构工程师在做板卡布局时，容易只参考 datasheet 上的二维尺寸标注，忽略封装本体的拔模斜度、引脚成型的弧度、引脚末端的共面度公差，导致后期SMT贴装时出现引脚虚焊、本体和周边屏蔽盖干涉、点胶时胶路溢出到引脚等问题，这个三维结构就是把这些容易被二维图纸忽略的细节全部还原出来，让设计人员在建模阶段就能排查掉这些潜在的装配风险。

　　从产品功能特性上看，SOIC-8封装属于表面贴装器件的经典规格，相比传统的双列直插封装，它的占用PCB面积缩小了近60%，封装本体的厚度更薄，能适配轻薄化的电子产品设计需求。本次建模的封装结构，还原了黑色环氧树脂塑封本体的真实轮廓，包括本体侧面的引脚成型凹槽、本体一端的定位标记凹点——这个凹点是SMT贴装时的视觉识别定位点，也是生产维修时判断引脚1位置的关键标识，很多简化模型会漏掉这个细节，导致做视觉贴装仿真时无法识别定位基准。引脚部分还原了鸥翼型成型的真实弧度，包括引脚和塑封本体结合的根部应力释放结构、引脚焊接面的平面度、引脚外侧的折弯角度，这些细节直接决定了SMT回流焊时的引脚共面度是否符合工艺要求，要是建模时把引脚做成直上直下的直角，仿真出来的焊接应力和实际生产情况会有很大偏差，很容易误导工艺人员做钢网开口设计。

　　设计思路上，这个模型完全遵循JEDEC标准里的SOIC-8封装尺寸规范，同时结合XL1508芯片的实际量产封装参数做了细节校准，没有做过度的简化处理。塑封本体的边缘做了符合真实注塑工艺的微小圆角，没有生硬的直角棱边——实际塑封生产时，模具型腔的边缘不可能做到绝对的锐边，都会有微小的工艺圆角，这个细节虽然尺寸很小，但在做高精度的设备内部结构干涉校验时，比如板卡和壳体的间隙只有0.1mm的时候，这个圆角的存在与否就会直接影响干涉判断的结果。引脚部分的建模考虑了实际冲压成型的厚度公差，引脚的宽度、引脚之间的间距、引脚伸出本体的长度，都和量产实物保持一致，甚至连引脚表面的镀锡层带来的微小厚度差异都在模型里做了等效处理，能直接用于钢网设计的参考、焊盘尺寸的匹配校验。

　　外形尺寸与安装边界方面，这个SOIC-8封装的本体长度、宽度、高度都严格对应行业通用规格，引脚的跨距、引脚中心间距完全符合SMT贴装的通用供料器尺寸要求，不需要额外定制吸嘴或者供料器就能完成量产贴装。安装边界上，模型明确标注了封装本体的最大外形轮廓、引脚焊接后的最大外伸尺寸、本体上方需要预留的散热空间——因为这类封装的芯片工作时会通过本体表面散出部分热量，要是上方的结构件离本体太近，会影响散热效率，导致芯片工作温度超标。同时模型也还原了引脚焊接后在PCB背面的投影范围，方便设计人员在做多层板布线时，避开引脚下方的禁布区域，防止出现高压线路和引脚距离不足的安规问题。

　　在实际的工程应用里，这个三维结构可以直接导入到常用的机械设计软件里，和整机的结构模型做装配校验，比如在设计通讯模块的屏蔽罩时，可以直接把这个模型放进去，核对屏蔽罩的内壁和封装本体的间隙是否满足安全距离要求，屏蔽罩的开盖位置是否会碰到元器件本体；在做波峰焊或者回流焊的工装设计时，也可以用这个模型来校验工装的压块位置，避免压块压到引脚导致焊接变形。对于刚接触板级结构设计的工程师来说，这个还原度足够高的模型，也能帮助他们快速理解SOIC封装的真实结构，避免在设计时出现尺寸认知上的偏差，减少打样后的改模次数，缩短产品的研发周期。
