数控铣床用20mm铜管夹持固定支架

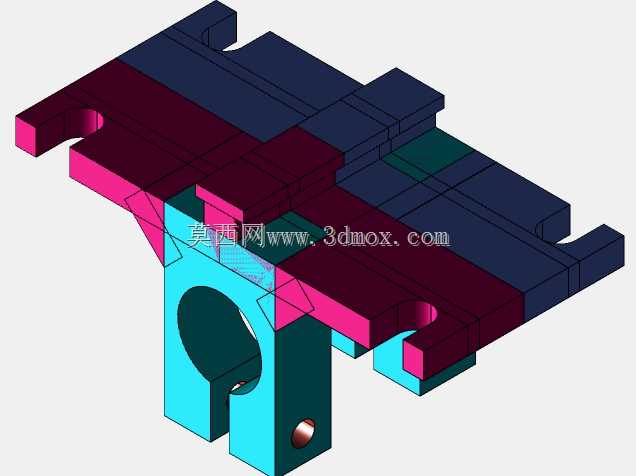

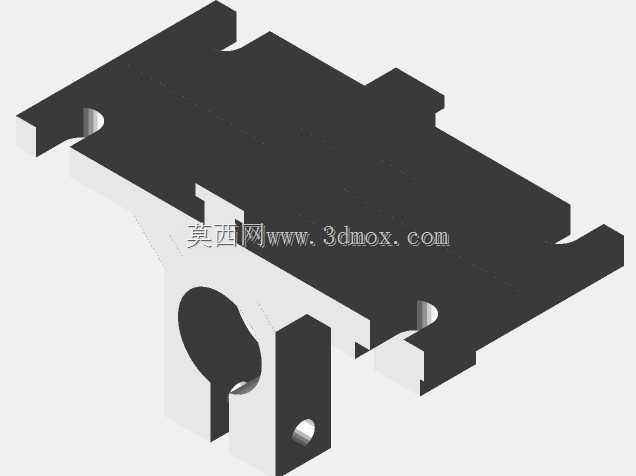

　　这款夹持件主要适配小型桌面级数控铣床的加工场景，针对铣削作业过程中20mm外径紫铜冷却管路的固定需求设计，解决常规扎带、管卡固定在机床高频振动工况下易松脱、移位的问题，避免冷却管路偏移导致切削液喷射位置失准，影响刀具冷却效果与加工排屑效率。从结构设计来看，主体采用分体式夹装结构，下部为带20mm内孔的夹持座，内孔做了适配铜管外径的公差匹配，单边预留0.1mm的装夹间隙，既方便铜管顺利穿入，又能在锁紧后提供足够的抱紧力，不会夹伤薄壁铜管表面；上部为机床安装定位结构，设置了多组阶梯式定位凸台与安装沉孔，可直接适配MINI-CNC 3040机型的工作台T型槽安装位，安装时无需额外加工转接板，直接通过内六角螺栓即可完成固定，

　　安装边界完全匹配该机型工作台的预留安装孔位，不会与工作台行程范围内的主轴、刀架运动路径产生干涉。设计过程中重点考虑了机床作业的振动特性，夹持座与安装板之间做了加强筋过渡结构，筋板厚度设置为6mm，可承受铣削加工时主轴转速8000rpm工况下的持续振动，不会出现夹持端共振导致的管路抖动问题；夹装孔侧部设置了M5锁紧螺孔，锁紧螺栓前端做了圆弧压头设计，锁紧时压头与铜管外壁为面接触，相比尖顶锁紧结构压强更低，长期使用不会在铜管表面压出凹痕，也避免了铜管被顶变形导致冷却液通流面积减小的问题。上部安装板的多组凸台结构除了定位作用外，还预留了不同安装位置的调节余量，可根据实际冷却管路的排布需求，沿工作台T型槽方向调整固定位置，

　　适配不同长度刀具的冷却点位调整需求，不需要重新打孔即可完成位置微调。在实际加工场景中，这类铜管夹除了固定冷却管路外，也可适配同外径的气动管路、润滑管路的固定，相比塑料材质的管卡，金属材质的结构耐切削液腐蚀、耐温性能更好，长期接触乳化液、切削油不会出现老化脆裂的问题，使用寿命远高于常规民用管卡。结构建模时所有安装孔位、夹持内孔的形位公差都按照机加工工装的精度要求设置，安装面的平面度公差控制在0.02mm以内，保证安装后夹持孔的轴线与工作台面平行，穿入铜管后管路不会出现歪斜，确保冷却喷射方向始终对准刀具切削刃位置。整体结构没有冗余设计，所有棱角都做了R2的倒角处理，安装调整时不会划伤操作人员手部，也不会刮破相邻的线缆、管路外层护套；锁紧螺孔的深度设置为10mm，足够的螺纹啮合长度可保证锁紧力充足，即使在机床急停、快速进给的冲击工况下，也不会出现螺栓松脱、管路移位的问题。
