7x7规格六引脚单稳态微动开关结构

　　做消费电子、小型通讯终端结构设计的工程师，大概率都绕不开这类小尺寸微动开关的选型与装配校核，很多人刚入行时容易忽略这类小元件的安装边界，等到打样回来才发现引脚干涉、按键行程不对，整版PCB都要返工，反而拖慢整个项目的进度。这款7x7规格的六脚微动，本身就是为高密度安装的通讯类终端、小型手持控制设备设计的，在对讲机功能按键、小型通讯模块触发端、便携检测设备的操作键位上都能见到同规格产品的应用，它的触发行程短，按压力度一致性好，在频繁触发的工况下能保持稳定的通断性能，不会因为长期按压出现触点接触不良的问题。从结构设计的角度看，这类六脚排布的微动，相比常规四脚产品多了两个固定引脚，在PCB焊接后能获得更好的抗扭性能，

　　哪怕设备在使用过程中出现轻微的摔碰、按键侧向外力施压，也不容易出现引脚脱焊、开关本体偏移的问题。建模的时候首先要卡准7x7mm的本体外形边界，这个尺寸是行业内同规格产品的通用安装尺寸，要保证开关本体和周边结构件的间隙留足0.3mm以上的安全距离，避免装配时出现硬干涉。引脚的伸出长度、引脚间距必须严格按照PCB Layout的焊盘位置来匹配，六个引脚里四个是电路通断的触点引脚，两个是本体固定引脚，建模时要区分开引脚的粗细差异，固定引脚的直径略粗于信号引脚，焊接后能提供更强的结构固定力。按键部分的凸台尺寸要和设备外壳的按键帽内槽匹配，预留0.1-0.2mm的配合间隙，既不能让按键出现卡滞，也不能因为间隙过大出现按键晃动、

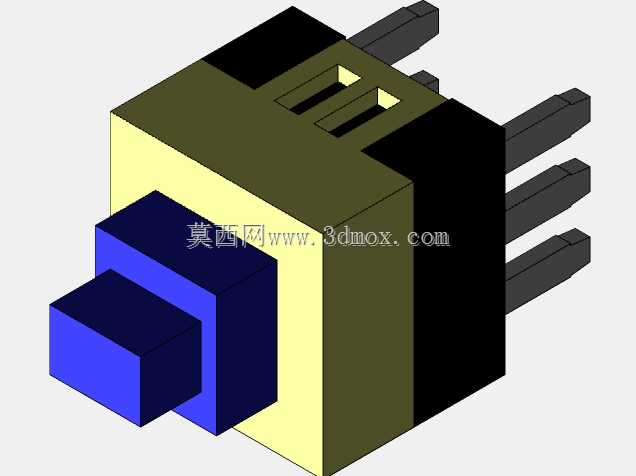

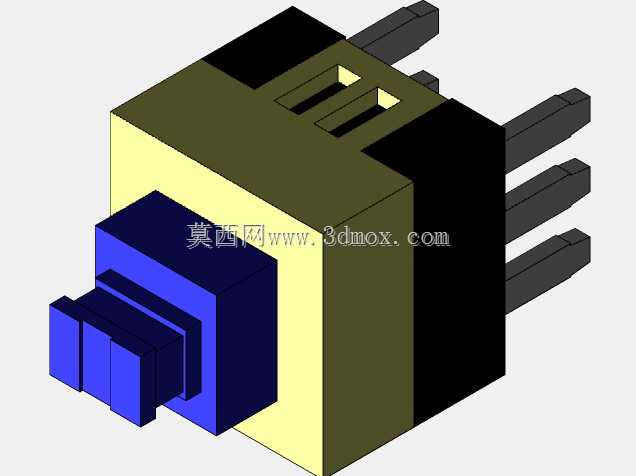

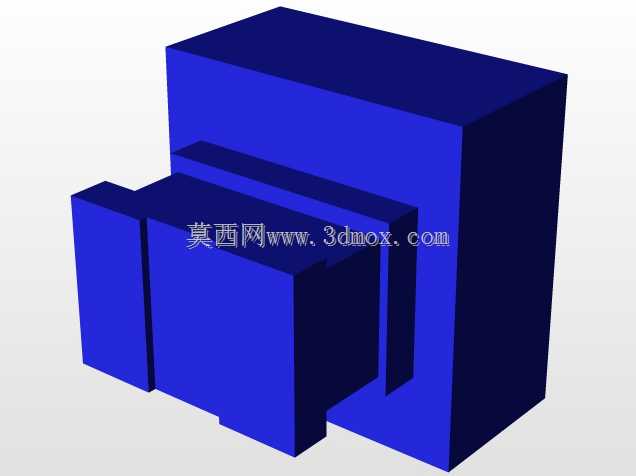

　　触发手感差的问题。单稳态的结构特性决定了它的触发逻辑是按压导通、松开自动复位，内部的弹簧、触点结构在建模时虽然不需要完全还原到量产级的公差细节，但要把外部的装配尺寸、安装定位特征做全，方便结构工程师在做整机装配时直接调用，不需要再反复核对实物尺寸调整配合间隙。很多工程师在选这类微动的时候，容易只看本体长宽尺寸，忽略引脚伸出本体的长度、引脚的折弯角度，结果画完PCB才发现引脚穿板后突出高度超过了设备后壳的内部空间，或者引脚间距和焊盘对不上，不得不重新改板。这款模型把所有外部安装相关的特征都做了还原：本体侧面的定位凸台、引脚的排布间距、按键的按压行程预留高度、本体底部和PCB贴合的基准面，都按照实际量产产品的尺寸做了等比例建模，

　　在做整机结构干涉检查的时候，可以直接把模型调入装配体，模拟实际装配后的状态，检查按键和外壳的配合间隙、引脚和PCB焊盘的对位情况、本体和周边元器件的安全距离。在通讯类手持设备的结构设计中，这类微动通常会布置在设备的侧键或者正面功能键位置，周边往往会靠近天线弹片、USB接口等元件，所以开关本体的高度尺寸也需要严格控制，模型里的本体总高度是按照常规同规格产品的通用尺寸做的，不会出现本体过高顶到外壳、或者高度不够导致按键按不到位的问题。另外六脚的排布设计也让它在波峰焊或者回流焊的过程中，本体的受力更均匀，不容易出现焊接时本体偏移、虚焊的问题，相比两脚、四脚的同尺寸微动，它的结构可靠性更高，适合用在有一定可靠性要求的通讯类终端产品上。做结构设计的时候，还要注意开关按键的按压力度方向，要保证外部按键帽的施压方向和微动按键的运动方向同轴，避免侧向力长期作用在按键杆上，导致内部弹簧卡滞、按键寿命缩短。这个模型在建模时也还原了按键杆的伸出长度和直径，工程师在设计按键帽的时候，可以直接参考这个尺寸来做内槽的限位结构，让按键的按压手感更一致，不会出现偏斜卡滞的问题。
