带内部安装位的工业设备防护箱体

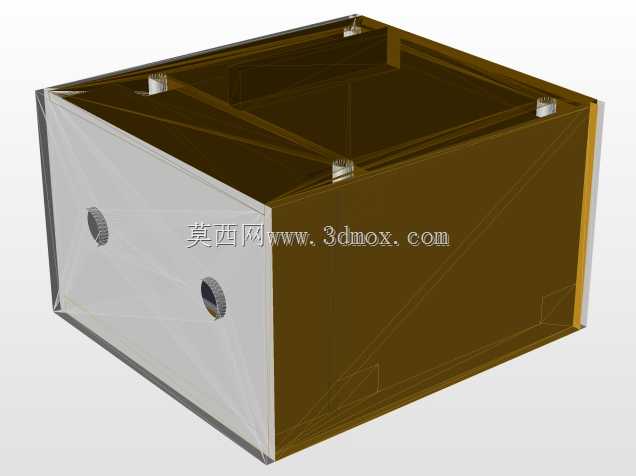

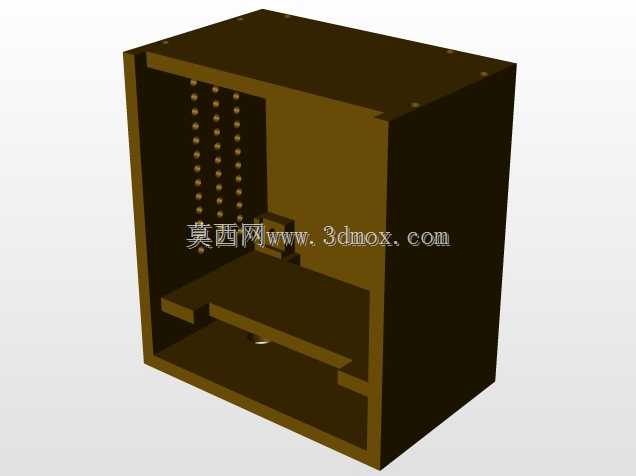

　　这款箱体结构在小型工业控制单元、通讯信号转接模块、桌面型测试工装的集成场景中有着极高的适配性，日常做非标设备集成时，经常会遇到零散功能模块需要统一收纳防护的需求，这类开敞式带内部安装位的箱体，刚好能解决模块零散布线杂乱、外部磕碰易损的问题。从结构设计逻辑来看，箱体采用单侧开口的立方腔体形态，内部预留了分层安装的凸台结构，侧壁排布的阵列式安装孔位，可适配不同尺寸的PCB板、小型继电器模组、信号转接端子的固定需求，不需要额外在腔体内二次焊接安装支柱，减少后期装配的加工工序。箱体的外形尺寸控制在220mm×200mm×130mm的边界范围内，这个尺寸刚好可以放置在标准19英寸机柜的层板上，也可以通过侧壁的固定孔直接壁挂安装，

　　不会占用过多的设备安装空间，开口侧的边缘预留了均匀分布的连接孔位，可配合对应尺寸的端盖完成封闭，端盖和箱体之间可加装密封胶条，满足普通车间环境下的防尘防护需求。设计时特意将内部的安装凸台做了台阶式落差处理，下层空间可放置体积稍大的电源模块、滤波组件，上层的窄空间可固定信号处理板、通讯转接板，高低分层的结构能避免不同功能模块之间的电磁干扰，同时给布线预留了足够的走线路径，侧壁的阵列孔位除了固定电路板之外，也可以作为散热通风的辅助通道，当箱体内放置发热功率较小的模块时，不需要额外开设散热格栅就能满足自然对流散热的需求。箱体的紧固件适配常规的公制螺栓螺母，也可匹配标准的工业紧固件完成不同组件的锁附，不需要单独定制特殊规格的连接件，

　　降低后期的配件采购成本。在实际装配场景中，这类箱体可以直接作为小型通讯信号采集终端的外壳使用，将光电转换模块、信号处理单元、接线端子统一集成在腔体内，外部只需要预留对应的线缆接口即可，相比全封闭的成品外壳，这种带预安装位的结构不需要使用者自行切割、打孔改造，拿到模型后只需要根据自身的模块布局微调孔位位置，就能直接导出加工图纸做钣金折弯或者3D打印打样，大幅缩短非标外壳的开发周期。做结构设计时需要注意，箱体的板材厚度要根据实际使用场景选择，如果是车间内固定放置的场景，选用1.2mm厚度的冷轧钢板折弯即可满足结构强度需求，如果是需要经常移动携带的测试类工装，可适当增加板材厚度或者选用铝合金材质加工，减轻整体重量的同时保证结构刚性。

　　内部的安装凸台和箱体主体采用一体化折弯成型的结构，相比后期焊接支柱的方式，整体结构强度更高，不会因为长期受模块重量压迫出现支柱脱落的问题，开口侧的连接孔位做了沉头处理，锁附螺丝后不会突出箱体表面，保证外壁的平整性，方便多台箱体并排紧靠安装，充分利用机柜或者工作台的安装空间。这类箱体的设计没有做多余的异形结构，所有折弯边都采用标准直角折弯工艺，加工时不需要特殊的模具，普通的钣金加工厂就能完成生产，加工成本可控，对于小批量试制的项目来说，能有效控制前期的开发投入。
