PROXXON台钻MB140/S操作手柄结构

　　这款手柄是配套PROXXON MICROMOT系列MB 140/S台钻的操作执行部件，主要应用在小型精密台钻的进给操作环节，适配桌面级精密钻削设备的手动进给操控需求，在小型零件加工、模型制作、3D打印设备维修、精密五金小件钻孔作业场景中，承担着将人手操作力传递到钻床进给机构的核心作用，操作人员通过扳动该手柄，即可控制钻轴的上下进给行程，实现钻孔过程中的进刀、退刀动作，直接决定了手动进给操作的施力手感与行程控制精度。

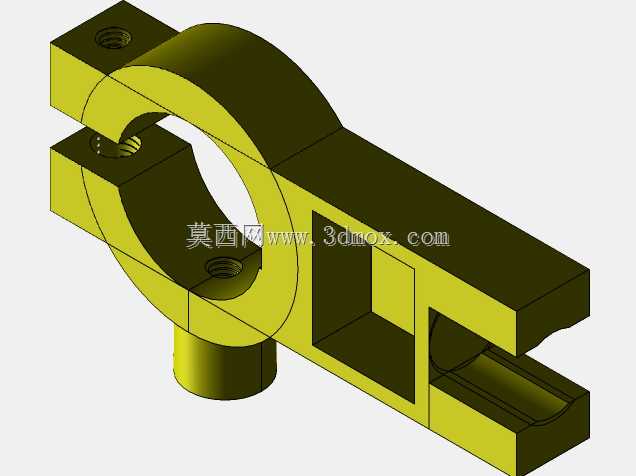

　　从结构设计来看，该手柄采用分体卡箍式安装结构，主体为带开口的环形夹持基座，环形内孔与台钻进给轴的外径匹配，开口处设置锁紧结构，安装时无需拆解钻床原有进给轴总成，只需将环形基座卡套在进给轴的对应安装位，拧紧开口处的锁紧螺丝即可完成固定，这种安装结构大幅降低了配件更换的拆装难度，也能适配一定范围内的轴径公差，避免因轴件长期使用产生轻微磨损后出现安装松动的问题。手柄的握持臂从环形基座侧向延伸，整体采用等截面的长条状结构，握持段长度经过人体施力力矩测算，操作人员握持时无需过度发力即可输出足够的进给力矩，在钻削小直径孔、硬质材料孔时，能通过手部的细微施力变化控制进刀量，避免钻头崩断或者钻孔偏斜。

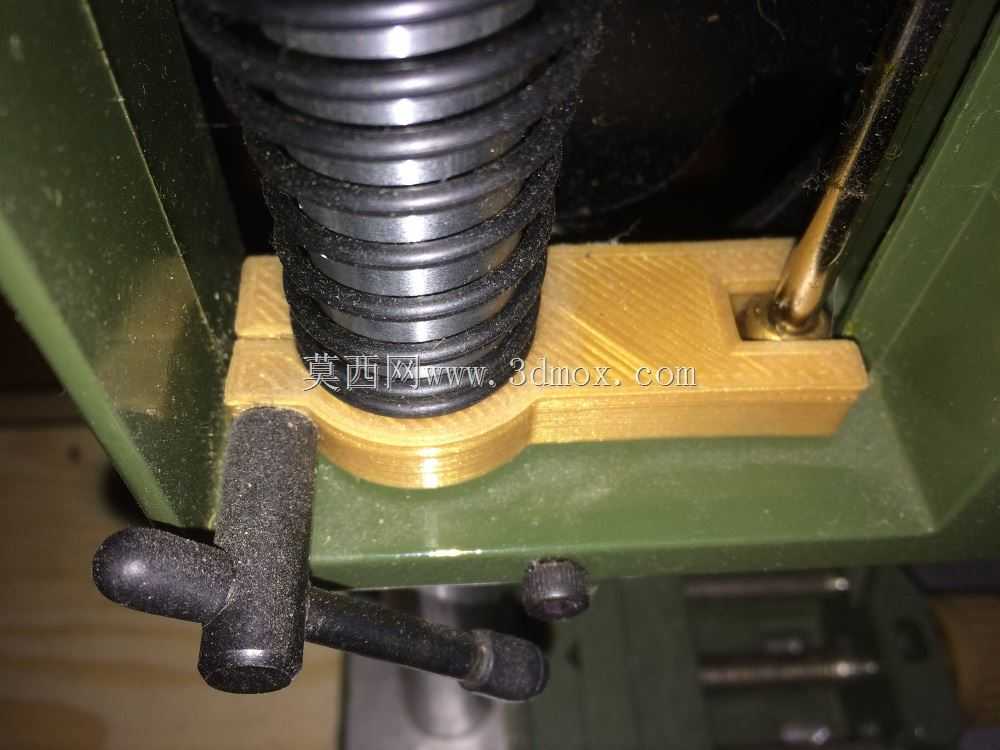

　　从安装边界尺寸来看，环形基座的内孔尺寸严格匹配MB 140/S台钻进给轴的安装直径，基座上预留的两个锁紧螺丝孔位置与原厂手柄的安装孔位完全一致，更换时可直接沿用原有锁紧螺丝，无需额外加工适配。握持臂的延伸长度经过空间校核，扳动到最大进给行程时，不会与台钻的工作台、立柱、电机外壳等周边部件产生运动干涉，手柄末端的操作空间预留充足，即使佩戴劳保手套操作也不会出现卡滞。基座下方的定位凸柱与进给轴上的定位槽配合，可限制手柄与轴之间的周向转动间隙，避免长期使用后手柄出现空程，保证操作的响应精度。

　　在功能特性上，该手柄除了基础的进给操控功能外，结构上做了受力强化设计，环形基座与握持臂的连接位置做了圆弧过渡处理，避免应力集中导致的断裂问题，在频繁扳动、施加较大进给力的工况下，不会出现连接位置开裂的问题。手柄的表面没有多余的装饰结构，所有棱角位置都做了倒钝处理，操作时不会划伤手部，握持臂的截面尺寸适配普通人手的握持宽度，长时间操作也不会产生明显的硌手感。针对3D打印设备维修这类需要频繁微调进给量的作业场景，手柄的力反馈线性度较好，操作人员可以通过手部感受到的阻力变化判断钻头的切削状态，精准控制0.1mm级别的微小进刀量，满足精密零件加工的操作需求。

　　设计过程中，首先对原厂台钻的进给轴安装位进行了三维扫描测绘，获取了轴径、键槽位置、安装孔位、运动行程边界等核心参数，之后针对原有手柄长期使用后容易出现的锁紧松动、连接位置断裂等问题进行了结构优化：一是加大了环形基座开口处的壁厚，提升锁紧时的夹持力；二是调整了握持臂的力臂长度，在保证操作力矩足够的前提下，缩小了手柄的整体占用空间，避免在狭小作业空间内操作时碰到周边物件；三是优化了受力路径，将握持时的外力通过圆弧过渡结构均匀分散到整个环形基座上，避免局部应力过大导致的部件损坏。整个模型的结构完全按照实际装配需求设计，所有安装尺寸都保留了合理的公差配合余量，加工后可直接替换原有损坏的手柄，无需二次修配。
