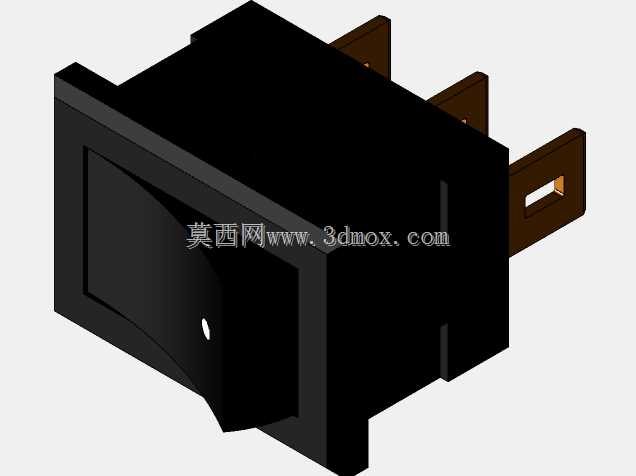

船型单刀单掷迷你翘板电源开关结构

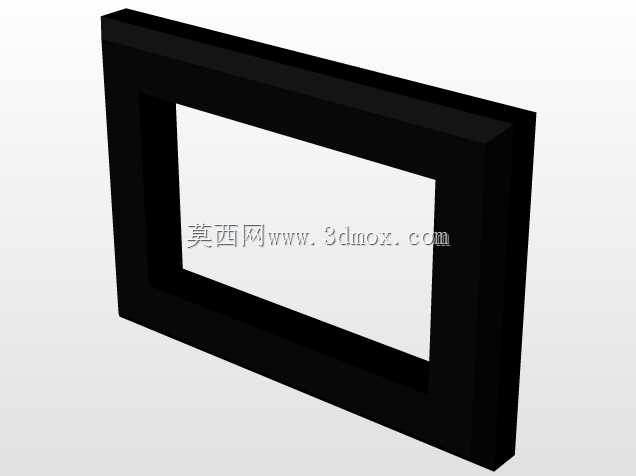

　　在低压电控回路的面板装配件选型中，这类小型翘板结构的单刀单掷开关是小功率设备通断控制的常用元件，常见于桌面小型仪器、手持电动工具、小家电控制板、通讯终端外接供电模块、工控辅助信号回路等场景，承担回路通断的直接操作功能，不需要复杂的档位切换逻辑，仅做单回路的开断控制，适配交流低压供电场景的小电流通断需求。从结构设计逻辑来看，这款开关采用嵌入式面板安装结构，主体外壳为阻燃绝缘工程塑料材质，操作翘板外露于设备面板表面，背部伸出两个插片式接线端子，不需要额外焊接接线，直接插装对应规格的接插件即可完成接线，装配效率比螺丝接线款更高，适合批量流水线装配的消费电子、小型设备生产场景。开关的操作翘板做了内凹式的触感设计，表面带有定位凸点，

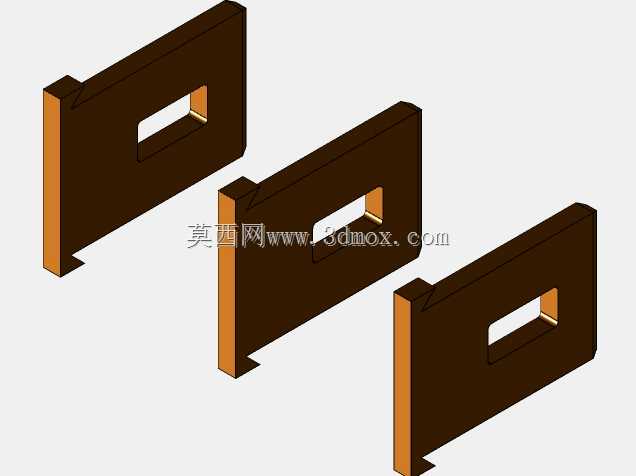

　　操作人员无需目视即可通过触感判断开关按压位置，在设备密集排布的机柜面板、光线不足的设备操作场景下，能有效降低误触概率，翘板的按压行程做了适配优化，按压力度控制在适合单指操作的区间，既不会因为力度过轻导致运输、震动过程中误触发通断，也不会因为按压力度过大造成长期操作的手部疲劳。尺寸边界上，这款开关的外露面板顶部尺寸为15mm与10.5mm的矩形规格，安装开孔对应的嵌入尺寸为13.8mm与9mm，属于标准的小型面板开孔尺寸，在做面板结构设计时，不需要额外定制非标的开孔模具，直接沿用行业通用的小型翘板开关开孔参数即可，能大幅降低结构设计的适配成本，也方便后期运维过程中的元件替换，不需要对原有面板做二次加工。背部的插片端子采用镀锡铜材质，

　　导电性能稳定，接触电阻低，长期带载工作时的温升控制在安全阈值内，适配3A电流等级的125V交流回路，以及1A电流等级的250V交流回路，覆盖绝大多数民用、小型工业设备的辅助回路通断需求，外壳的绝缘等级满足低压电器的相关安全要求，带电部件完全被绝缘外壳包裹，安装到位后不会出现外露带电点，避免操作人员误碰触电的风险。从三维建模的结构还原角度来看，这款模型完整还原了开关的装配间隙、翘板的活动行程空间、插片端子的定位尺寸、外壳的安装卡扣结构，在做整机结构装配校验时，可以直接导入模型做干涉检查，验证面板开孔尺寸是否匹配、安装后翘板与面板表面的高度差是否符合设计要求、背部接线端子与设备内部的走线空间是否存在冲突，不需要再手动测绘元件尺寸，

　　能有效缩短结构设计阶段的元件选型校验周期。这类开关在实际应用中，通常会搭配面板的丝印标识做开断状态标注，模型本身的翘板位置做了居中的状态还原，在做装配演示动画时，可以直接基于模型的翘板旋转轴做开断状态的动作模拟，直观展示开关的操作逻辑与安装效果。外壳的卡扣结构设计在主体两侧，安装时直接将开关从面板正面压入开孔即可，卡扣会自动卡在面板背面，不需要额外的螺母固定，装配步骤简单，适合薄面板的安装场景，面板厚度适配范围覆盖常见的1mm到2mm塑料面板、薄金属面板，适配性较强。在做设备的BOM选型匹配时，这款开关的尺寸参数属于行业通用规格，替换性强，不会出现单一供应商断供导致的生产停滞问题，对于面向批量生产的设备设计来说，这类通用规格元件的选型优先级远高于非标准定制元件，能有效降低供应链的管控成本。
