五件式焊接夹持焊钳支架结构

　　在电子装联、五金小件焊接、线束端子加工的工位上，这类焊钳支架属于高频使用的工位辅助工装，核心作用是解放操作人员双手，在焊接作业时提供稳定的工件夹持基准，避免手持工件带来的抖动、烫伤风险，同时保证焊接位置的一致性，尤其适合小批量多批次的小件焊接工序，比如通讯接插件引脚焊接、小型钣金件定位焊、铜质接线端子预焊这类对夹持稳定性有要求的场景。

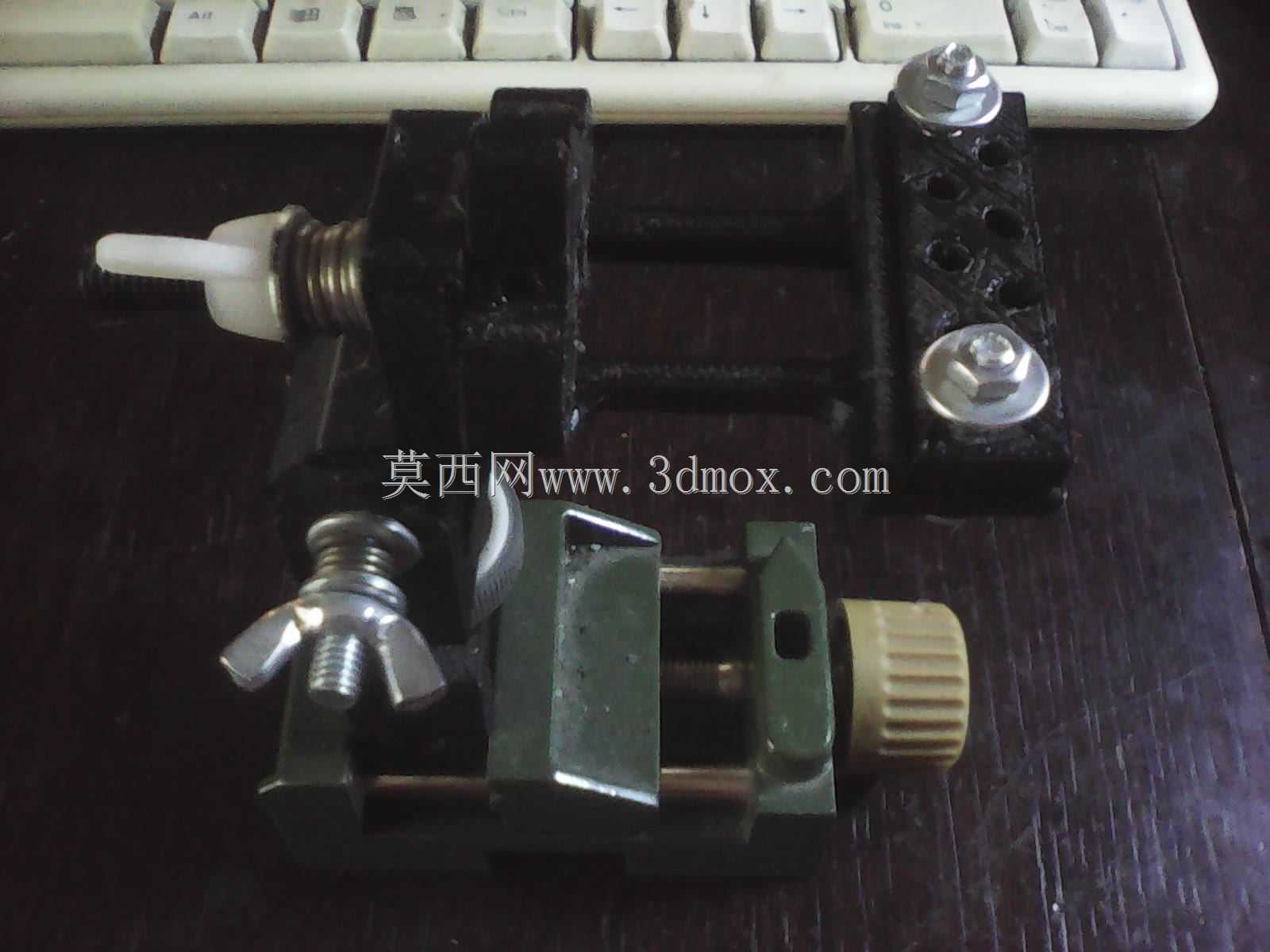

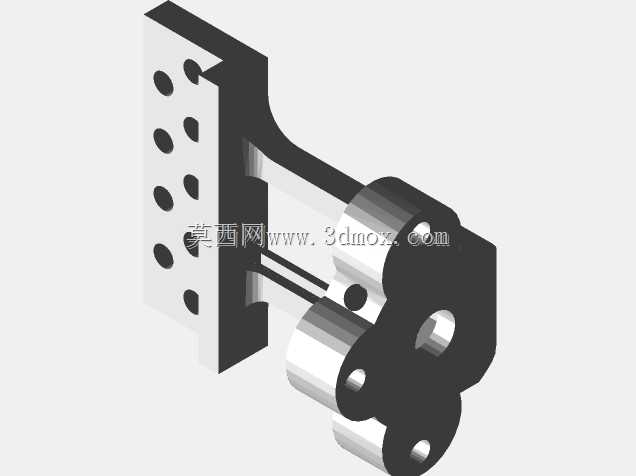

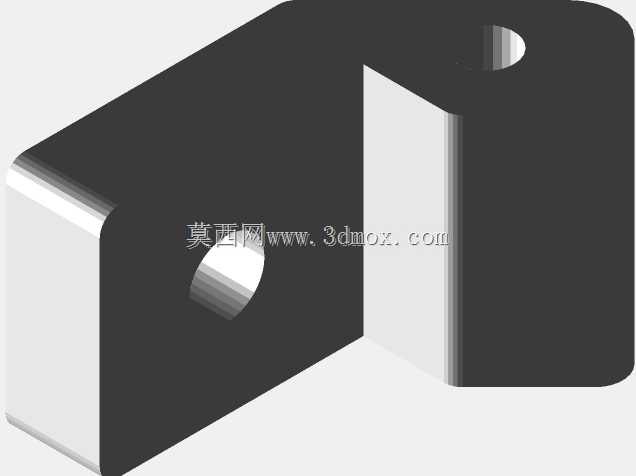

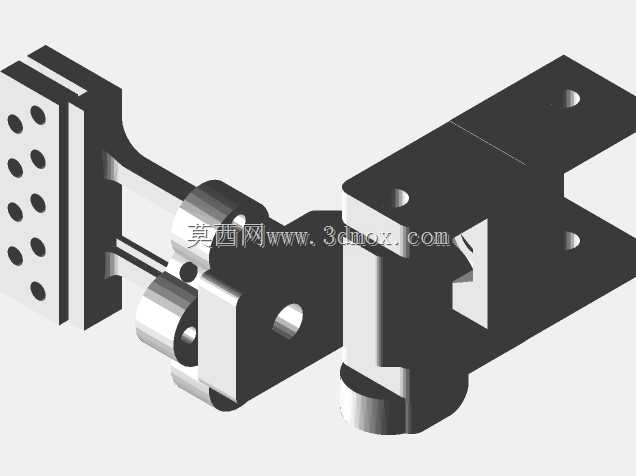

　　从结构设计来看，这套支架采用分体五件式组合结构，区别于一体式焊接台钳的笨重设计，拆分后的组件分别承担固定基座、夹持动块、导向连接、锁紧调节、钳口适配的功能，基座部分预留了多组通孔安装位，既可以通过螺栓直接固定在木质或金属工作台台面，也能搭配C型夹实现无孔台面的快速装夹，安装边界灵活，不需要对现有工作台做打孔改造，适配多数电子维修台、小件焊接工位的台面尺寸。夹持端的钳口做了平面防滑处理，没有做尖锐齿纹，避免夹持软质铜件、薄钣金件时留下压痕损伤工件表面，动块的导向部分采用双轴平行导向结构，相比单轴导向的普通台钳，夹持时不会出现钳口偏摆，夹紧力分布更均匀，焊接时工件不会因为外力触碰出现移位。

　　设计思路上没有采用复杂的铸件结构，所有零件都可以通过常规的铣削、钻孔工序加工完成，加工门槛低，后期维护更换易损件也很方便，导向轴和锁紧部位预留了润滑间隙，长期使用出现磨损后可以通过调整锁紧螺母补偿间隙，不需要整体更换支架。钳口的开合行程覆盖了小件焊接的常用尺寸范围，从直径几毫米的接线端子到宽度几十毫米的小型钣金支架都能稳定夹持，针对焊接作业的高温场景，夹持块的材质选用具备一定耐热性的结构钢，焊接时的飞溅烫附在表面后可以轻松铲掉，不会出现大面积熔融粘连的问题。

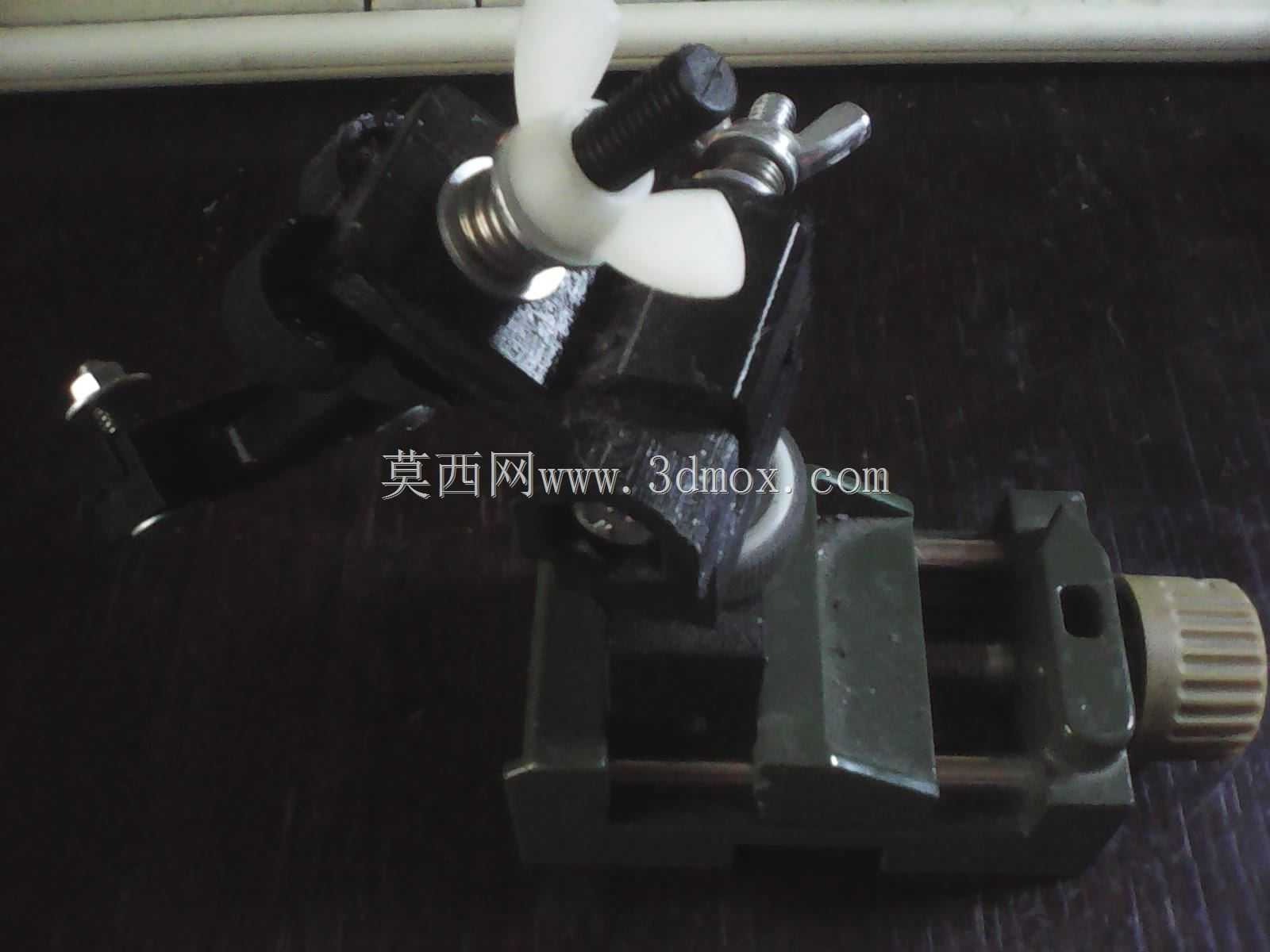

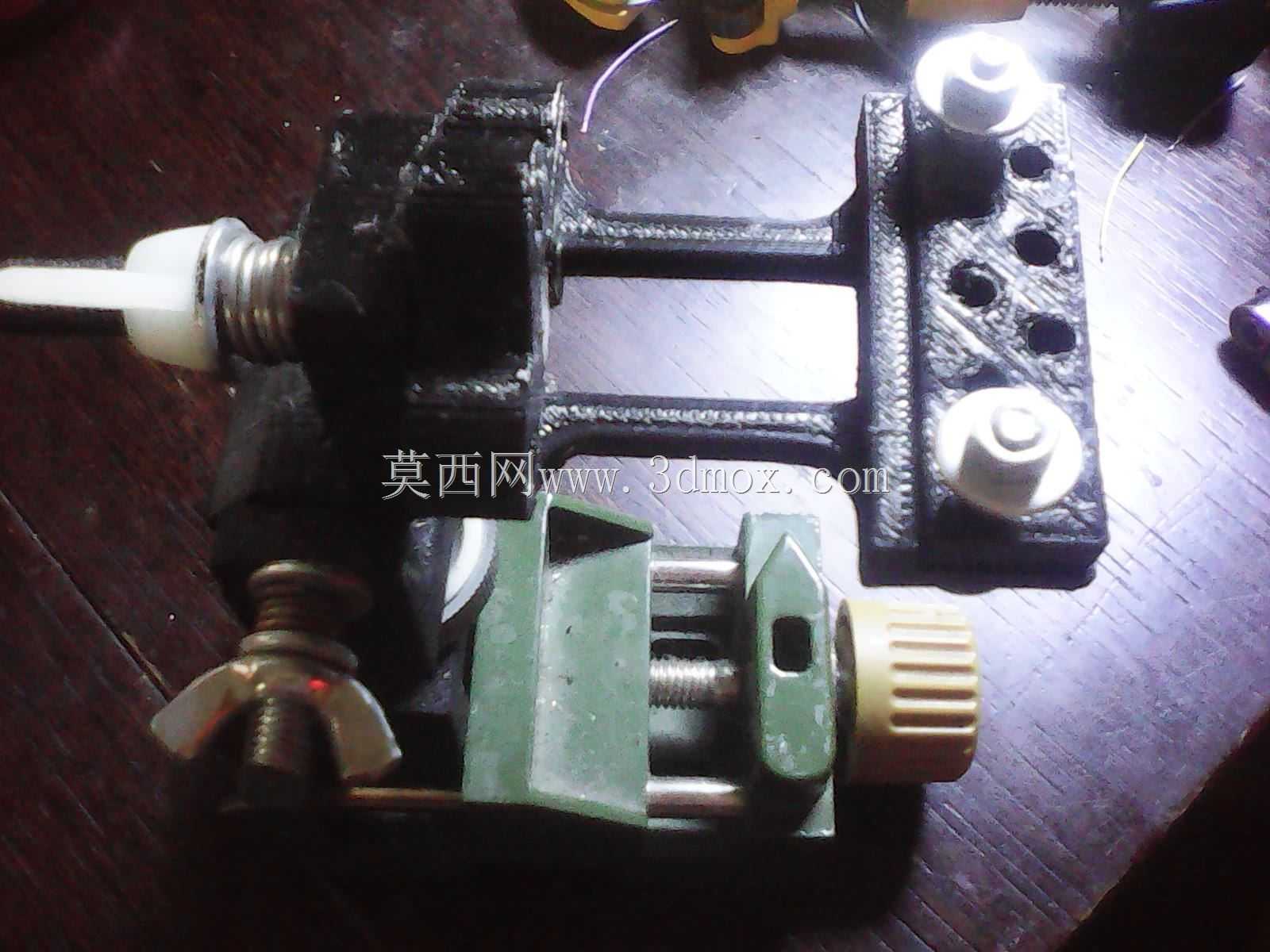

　　实际使用时，操作人员可以根据焊接作业的角度需求，调整支架的夹持朝向，基座的安装孔位做了长槽设计，允许在安装时微调支架的前后位置，匹配不同操作人员的操作习惯，相比手持焊钳或者用普通台钳替代的方案，这套专用支架的夹持位置更贴近焊接操作的舒适高度，长时间作业不会出现手臂悬空的疲劳感。导向连接部位的间隙控制经过优化，夹持锁紧后没有多余旷量，焊接引脚这类精细位置时，工件不会因为烙铁施加的压力出现下沉偏移，能有效保证焊接位置的精度，减少虚焊、焊偏的不良率。对于需要频繁更换焊接工件的工序，支架的锁紧调节行程阻尼适中，不需要施加很大的力就能完成工件的装夹与拆卸，单手握持调节手柄就能完成操作，另一只手可以同时取放待焊工件，提升工位的操作效率。

　　从安装边界来看，整套支架的基座投影尺寸适配常规工位的台面空余空间，不会占用过多的烙铁架、焊锡丝放置区域，突出的夹持部位不会超出工作台边缘，避免过往人员磕碰，分体式的结构也方便在不需要使用的时候快速拆卸收纳，不会长期占用工作台空间。针对焊接作业产生的焊锡渣掉落问题，支架的基座表面做了平整处理，没有多余的凹槽死角，日常清理时只需要用毛刷一扫就能把残留的焊锡渣、助焊剂残留清理干净，不会出现杂物堆积难以清洁的问题。
