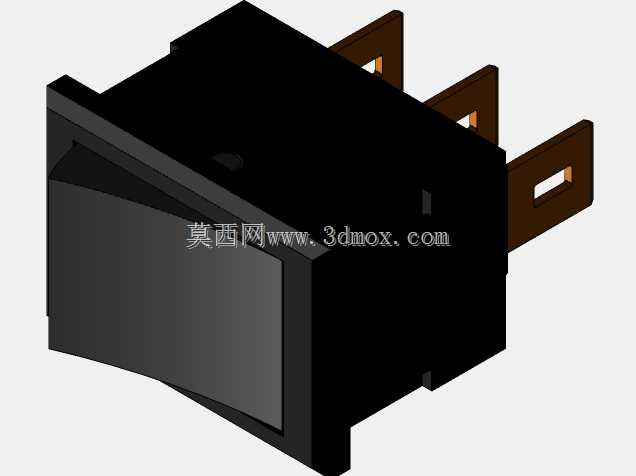

小型三引脚两档SPST翘板开关结构

　　在小型手持电子设备、桌面型工控模块、低压直流供电的消费类电子产品内部，通断控件的选型往往受限于整机的内部堆叠空间，常规尺寸的船型开关不仅占用过多面板开孔面积，引脚的排布也容易和周边的PCB走线、结构筋位产生干涉，这类小尺寸三引脚两档SPST开关，正是为了适配紧凑安装空间的通断控制需求设计的。从实际使用场景来看，这类开关常被用在小型音频功放模块、便携检测仪器、DIY改装的小型供电回路中，承担单回路电源通断的控制功能，单刀单掷的结构决定了它仅能控制单条线路的通断状态，没有多回路切换的功能，适配低压小电流的供电回路使用，避免大电流工况下出现触点烧蚀的问题。

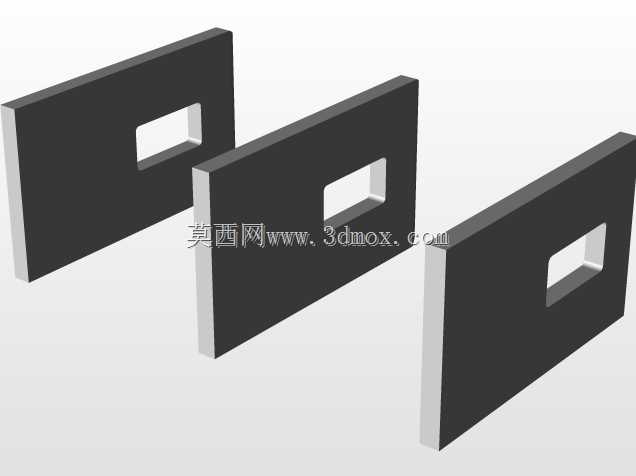

　　设计这款开关结构时，首先要平衡操作手感与结构可靠性的关系，翘板式的按键结构采用倾斜的操作面，手指按压时的施力方向和按键摆动方向匹配，不需要过大的按压力就能完成档位切换，同时按键和壳体之间的配合间隙控制在合理范围，既不会因为间隙过小出现按键卡滞，也不会因为间隙过大导致内部触点进入灰尘影响接触性能。三个接插引脚采用平直的铜质插片结构，引脚的开孔设计是为了适配线路板上的焊接定位，或是配套接插件的快速插接需求，引脚从壳体侧部平行伸出，排布间距符合小间距接插件的通用规范，安装时不需要额外弯折引脚就能直接完成接线，减少装配时的引脚变形风险。

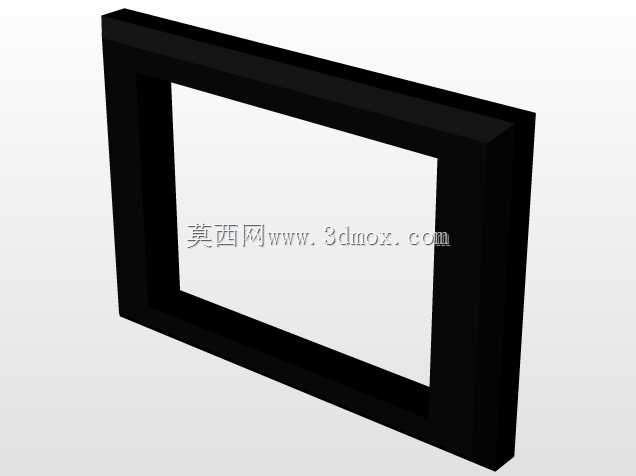

　　尺寸设计上，这款开关做了极小化的边界控制，主体安装部分的长宽尺寸控制在十余毫米级别，面板部分的突出高度也控制在较低范围，面板开孔只需要匹配壳体的安装外形即可，不需要预留过多的周边避让空间，对于内部空间紧张的小型设备来说，这种尺寸设计可以让结构工程师在面板布局时更灵活，不用为了适配开关尺寸调整其他功能部件的位置。壳体采用黑色绝缘工程塑料材质，具备基础的绝缘阻燃性能，能够满足低压电子设备的安全使用要求，内部的触点组件采用弹性铜材，每次切换档位时触点可以实现可靠的接触与断开，不会因为长期使用出现接触不良的问题。

　　从安装适配的角度看，这款开关采用嵌入式的安装方式，壳体上的定位台阶可以卡在面板开孔的内侧，装配时只需要从面板外侧将开关推入开孔，依靠台阶和面板的贴合就能完成轴向定位，不需要额外的固定螺丝或是卡扣结构，装配工序非常简便，适合大批量生产的电子产品组装作业。引脚的长度设计也兼顾了波峰焊的工艺要求，伸出长度足够穿过PCB的安装孔，焊接时焊锡可以顺利浸润引脚和焊盘，形成可靠的电气连接，不会出现引脚过短导致的虚焊问题。在实际选型应用时，需要注意这款开关的电流承载能力匹配对应回路的工作电流，不能将其用在大电流的主供电回路中，避免触点过载发热影响使用寿命，同时安装时要注意周边的绝缘防护，避免引脚和周边的金属结构件接触造成短路问题。
