线缆防护用橡胶密封连接接头结构

　　在通讯设备布线、低压电控柜内部走线、户外小型电子设备线缆引出口位，这类橡胶材质的线缆防护连接结构是极为常用的密封防护零件，很多刚入行的结构工程师在做线缆穿舱设计时，容易忽略这类零件的结构细节，要么选的零件尺寸和线缆外径不匹配，要么安装后和舱壁开孔的干涉量没算准，最后做出来的样机要么穿线费力，要么密封防尘效果达不到要求，甚至在设备做高低温循环测试时出现橡胶件移位、线缆外皮被割破的问题。

　　从实际使用场景来看，这类零件主要承担三个核心作用：首先是线缆穿出端的防尘密封，避免外界的粉尘、水汽顺着线缆和开孔的间隙进入设备内部，尤其是在户外部署的通讯终端、工业现场的传感信号传输节点，设备内部的PCB板如果积尘或者凝露，很容易出现信号干扰、电路短路的故障；其次是线缆的应力释放，设备在装配、后期维护挪动的过程中，线缆和设备壳体的连接位置是应力集中点，反复弯折很容易造成线芯断裂，这类带多段环形凸起的橡胶结构，能通过自身的弹性形变吸收弯折应力，避免应力直接传递到线缆和内部端子的压接位置；最后是线缆的径向定位，避免线缆在开孔内出现径向窜动，保证内部接线端子的连接位置不会因为线缆晃动出现松脱。

　　做这个零件的三维结构设计时，首先要明确几个核心的尺寸边界：零件的穿线内孔需要和适配的线缆外径做过盈配合，过盈量一般控制在线缆外径的8%-12%，过盈量太小起不到密封和固定的作用，过盈量太大会造成穿线困难，甚至装配时把线缆外皮挤变形影响内部线芯。从给出的尺寸参数来看，这个零件适配的线缆外径范围覆盖6.3mm到7.45mm，对应的安装开孔尺寸在7.85mm到8.95mm区间，零件总长度控制在22mm，这个尺寸边界刚好适配通讯设备上常用的薄壁壳体安装，不会因为零件太长占用设备内部过多的布线空间，也不会因为太短导致密封段长度不足，达不到IP54以上的防尘要求。

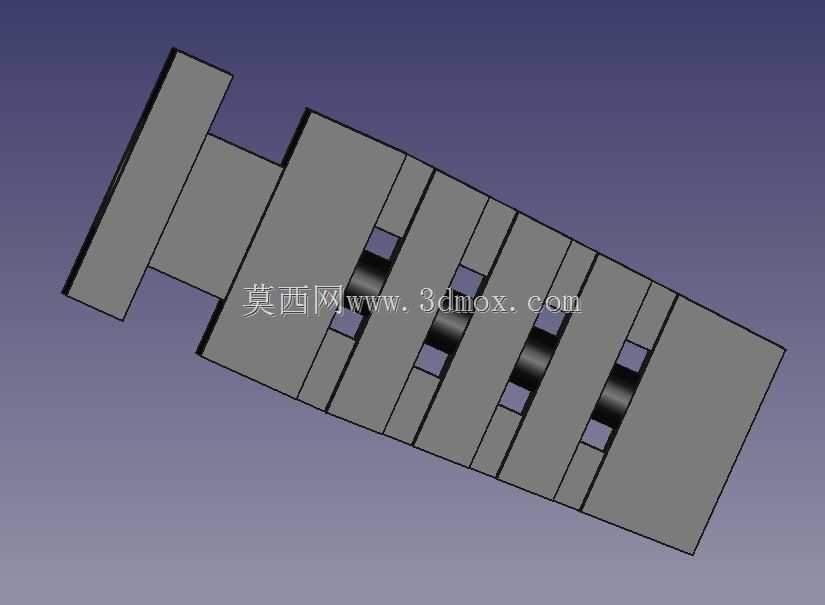

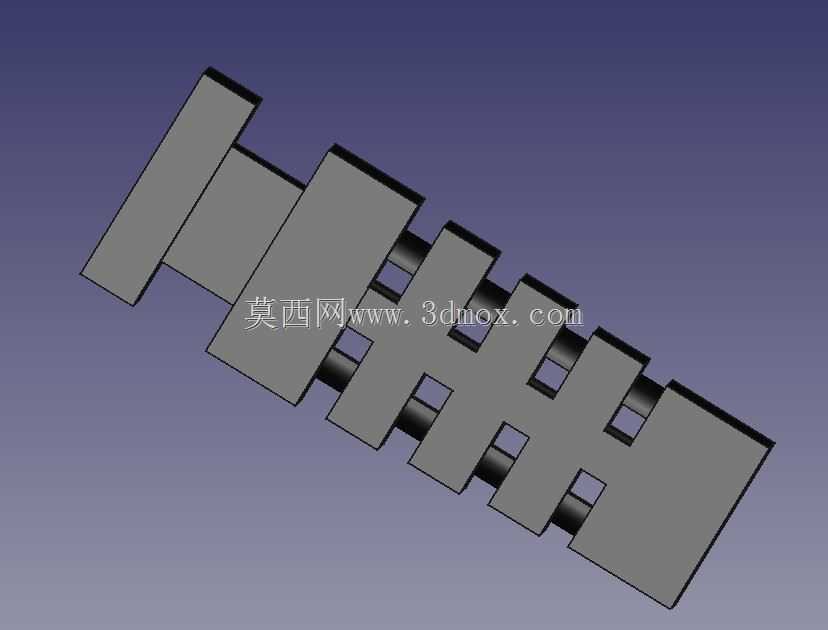

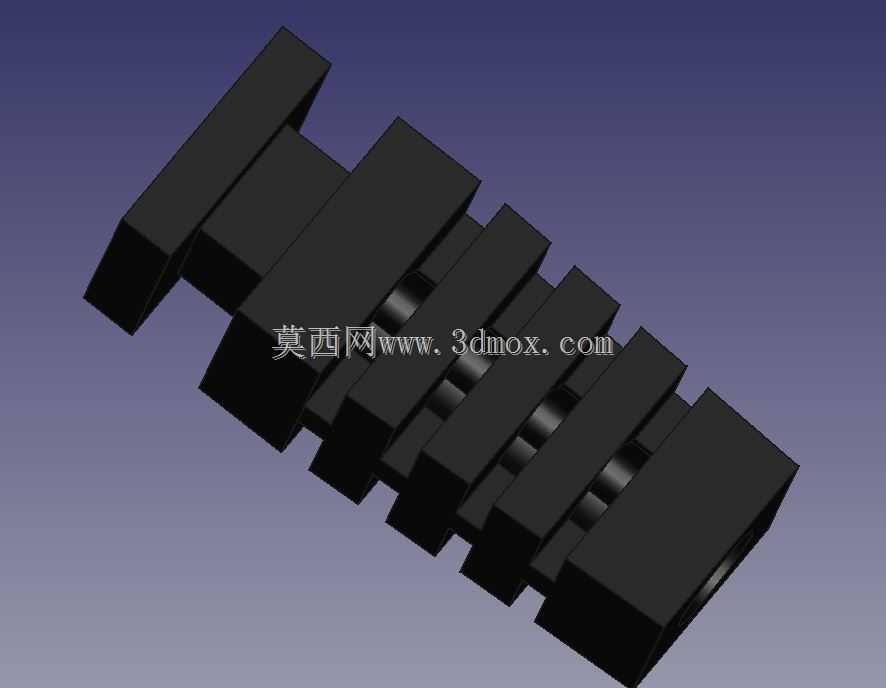

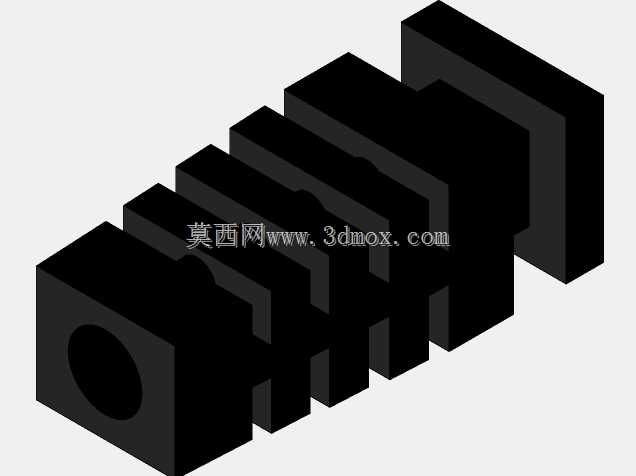

　　外形上的多段环形凹槽结构不是随意设计的，每一段凸起的棱边都有对应的工程作用：靠近设备外侧的几段凸起，在零件压入安装开孔后，会和开孔的内壁形成多道密封线，相比单道密封的结构，多道密封的防尘防水效果提升非常明显，哪怕其中一道密封因为橡胶老化出现微小缝隙，后面的几道密封依然能起到防护作用；中间的凹槽段是形变让位区，当线缆受到侧向弯折力的时候，凹槽位置的橡胶可以更容易发生弯曲形变，不会因为零件整体刚性太大，把弯折应力集中在某一个点上造成线缆折损；靠近设备内侧的凸台是轴向定位结构，装配时零件压入开孔直到内侧凸台贴住壳体内壁，就能保证零件的安装位置准确，不会因为外部拉扯线缆把整个橡胶件从开孔里拽出来。

　　设计这类橡胶件的时候还要注意材料的选型，一般通讯设备上用的这类防护接头会选用耐候性较好的丁腈橡胶或者硅橡胶，邵氏硬度控制在45-55度之间，硬度太高的话装配难度大，密封时的贴合效果差，硬度太低的话零件自身的刚性不足，使用过程中容易出现变形移位。建模的时候要注意所有的棱边都要做R0.3以上的圆角，尤其是穿线内孔的两端位置，绝对不能出现尖锐的棱角，不然穿线的时候锋利的棱边很容易刮伤线缆的外皮，长期使用后外皮破损会带来安全隐患。另外在和安装开孔配合的外圆面上，不要做脱模斜度太大的结构，不然压入装配后零件容易出现回弹松脱的问题，一般外圆的脱模斜度控制在1度以内就可以，既能满足注塑或者模压生产的脱模要求，又能保证和开孔的配合紧度。

　　很多工程师在选型或者建模的时候，容易忽略零件的安装空间预留，这个零件外侧因为有多段环形凸起，安装时需要在壳体外侧留出至少3mm的径向空间，不能和周边的结构件、其他线缆接头产生干涉，尤其是在多线缆并排布置的通讯接口区域，要提前算好两个相邻接头之间的中心距，避免装配的时候两个橡胶件互相挤压，导致密封失效。另外在做线缆装配工艺规划的时候，要注意这类橡胶件的装配顺序，应该先把橡胶防护套穿在线缆上，再做线缆端部的端子压接、焊接，等内部接线全部完成后，再把橡胶套压入壳体的开孔里，要是先把橡胶套装在开孔上再穿线，很容易因为内孔的过盈量造成穿线困难，甚至把线缆内部的线芯顶散。

　　从实际的工程验证角度，这类零件设计完成后需要做几个基础的可靠性测试：首先是拉拔力测试，装配完成后沿线缆轴向施加30N的拉力保持1分钟，橡胶套不能从开孔里脱出，线缆不能和橡胶套出现相对滑移；其次是弯折测试，在线缆端部施加10N的侧向力，左右反复弯折1000次，线缆外皮不能出现破损，内部线芯不能出现断芯；最后是防尘测试，在粉尘试验箱里放置8小时后，拆开设备检查橡胶套内侧不能有可见的粉尘进入。这些测试要求在建模阶段就要通过结构设计来满足，比如内侧凸台的直径要比安装开孔大1.5mm以上，保证轴向的定位强度，穿线内孔的表面粗糙度要控制在Ra3.2以下，避免粗糙的表面磨损线缆外皮。
