线缆防护用橡胶密封连接结构

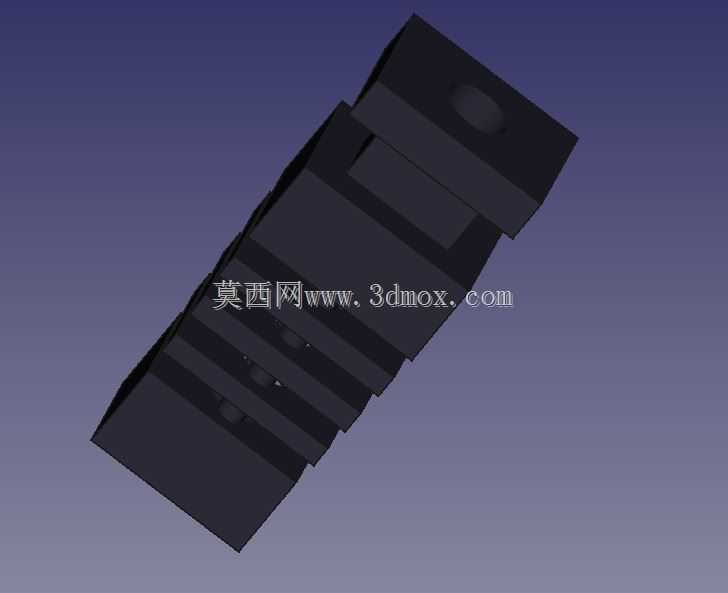

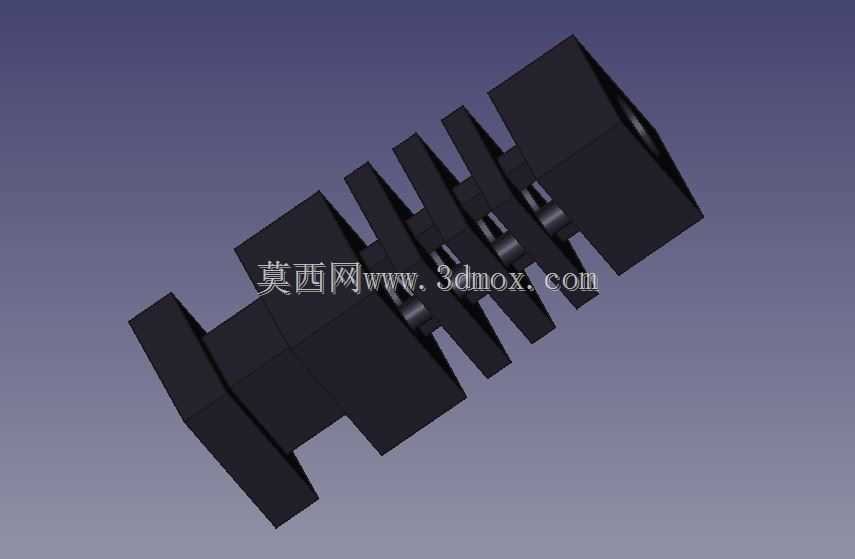

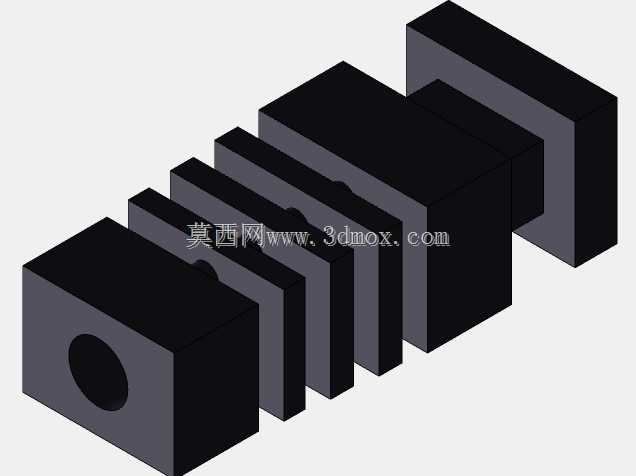

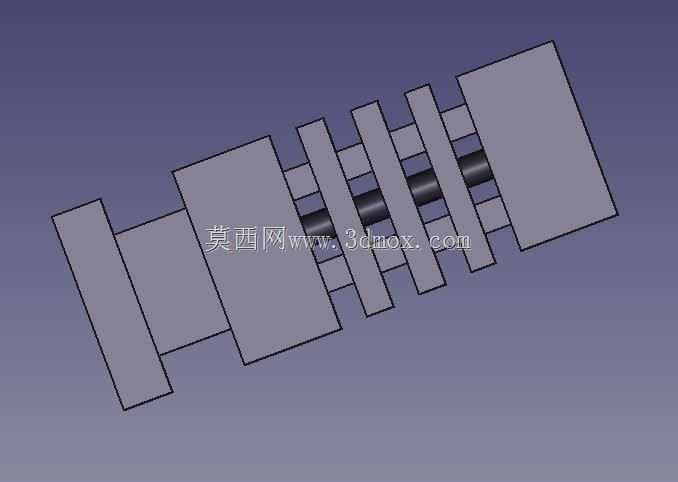

　　在通讯布线、低压电气柜走线、户外设备线缆引入口这类场景里，线缆外层的绝缘层很容易因为穿板位置的锐边摩擦、长期弯折应力、粉尘水汽侵入出现破损，轻则信号传输中断，重则引发线路短路，这类线缆穿接位置的防护结构一直是布线施工里容易被忽略但影响长期可靠性的细节。这款橡胶材质的线缆连接防护件，就是针对这类场景设计的穿线防护结构，整体采用叠层式的橡胶块构型，主体为耐老化丁腈橡胶模压成型，端面预留圆形穿线通孔，线缆从通孔穿入后，橡胶自身的弹性会紧密包裹在线缆外圆周面，形成可靠的静密封面，阻挡外界的粉尘、水汽顺着线缆间隙进入设备内部。从结构设计上看，分段式的凸缘叠层结构不是随意做的造型，每一层凸缘都对应不同的安装板厚度适配区间，

　　安装时可以根据穿线板的实际厚度，裁切去除多余的叠层段，不需要额外定制不同长度的防护件，单款零件就能覆盖1mm到8mm区间的常见钣金穿板厚度，大幅减少布线施工的备件种类。叠层之间的凹槽结构在安装到位后，会卡在穿线板的开孔边缘，橡胶受压形变后会填充凹槽与板件开孔的间隙，既起到轴向定位的作用，防止防护件受线缆拖拽力从开孔处滑脱，又能在板件和防护件之间形成第二层密封，避免板件开孔锐边直接切割橡胶主体，延长防护件的使用寿命。穿线孔的内径设计参考了常规通讯线缆、低压控制线缆的外径公差范围，预留了0.3mm的过盈量，穿线时不需要额外涂抹密封胶，依靠橡胶的弹性抱紧力就能实现IP65级别的密封效果，同时不会过度挤压线缆内部的线芯，

　　避免长期受压导致线芯绝缘层破损、传输性能下降。整体外形为等宽的方块构型，相邻叠层的尺寸差控制在2mm，安装时不需要在穿线板上加工复杂的异形孔，只需要加工对应尺寸的方形或者圆形通孔就能完成装配，现场施工时甚至可以用开孔器直接在薄板上开孔，不需要复杂的机加工工序，适合户外通讯基站、配电柜现场改造、小型设备走线防护这类快速施工场景。从安装边界来看，这款防护件的最大外轮廓尺寸适配常规的M12到M20规格的穿线开孔，叠层段的总长度足够应对双层板、带夹层的设备壳体穿线场景，当穿线位置存在线缆频繁小幅晃动的情况时，叠层结构自身可以产生一定的弹性形变，吸收线缆晃动产生的应力，避免线缆在穿板位置出现应力集中导致的线芯断裂，

　　这一点在有振动的设备布线场景里尤为重要——比如户外通讯塔上的设备走线，常年受风力影响线缆会产生小幅高频振动，普通的硬塑料护线套很容易因为长期应力集中磨破线缆绝缘层，而橡胶材质的叠层结构可以通过自身形变卸除振动应力，大幅提升线缆的使用寿命。在结构细节上，穿线孔的入口位置做了1mm的圆角过渡，穿线时不会刮伤线缆外层的绝缘皮，即使是带屏蔽层的通讯线缆，穿入时也不会刮破屏蔽网导致屏蔽性能下降。防护件的外露端面做了平面处理，安装后可以和设备外表面保持齐平，不会突出过多影响设备整体外观，也不会因为突出部分被外物勾挂导致防护件脱落。不同于常见的螺纹式电缆接头，这款橡胶防护件不需要配套锁紧螺母、密封垫圈等额外零件，单个零件就能完成穿线位置的防护、密封、固定功能，整体零件成本不到金属电缆接头的五分之一，适合大批量布线场景下的成本控制，同时橡胶材质的绝缘性能可以避免穿线位置的金属板和线缆屏蔽层之间形成导电通路，减少信号干扰的风险，这一点在弱通讯信号布线场景里有明显的优势。在实际选型使用时，只需要根据穿线线缆的外径选择对应内孔规格的防护件，根据穿线板的厚度裁切多余的叠层段，将防护件按压进穿线孔内，再穿入线缆即可完成装配，不需要特殊的安装工具，单人就能快速完成施工，后期维护更换时也只需要抠出旧的防护件替换新件即可，不会对板件开孔造成损伤。
