凸缘式刚性法兰传动联接件结构

　　在各类需要刚性同轴传动的旋转设备场景中，这类法兰式联接结构是应用极为普遍的轴系传动部件，从常规的工业输送线驱动端、中小型减速机输出轴对接，到水泵、风机的主轴与动力端联接，但凡需要两根轴保持严格同轴同步旋转、不具备径向/角向补偿需求的传动工位，都能见到这类结构的身影。不同于带缓冲垫的弹性联轴器，这种刚性法兰联接不存在传动间隙，扭矩传递的同步精度更高，只要安装同轴度控制在公差范围内，长期运行也不会出现弹性元件老化失效的问题，适合恒定转速、载荷平稳的中低速传动场景。

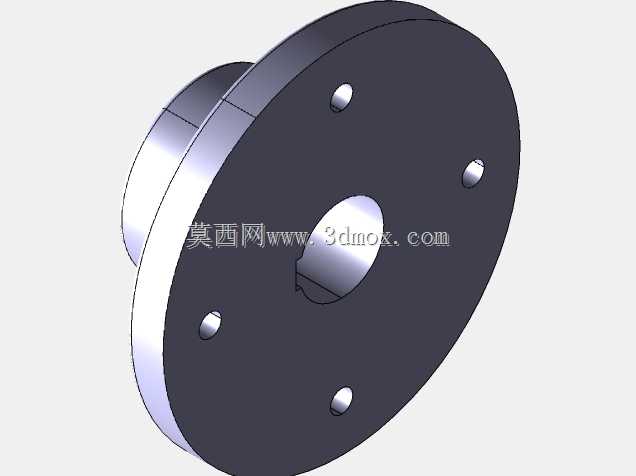

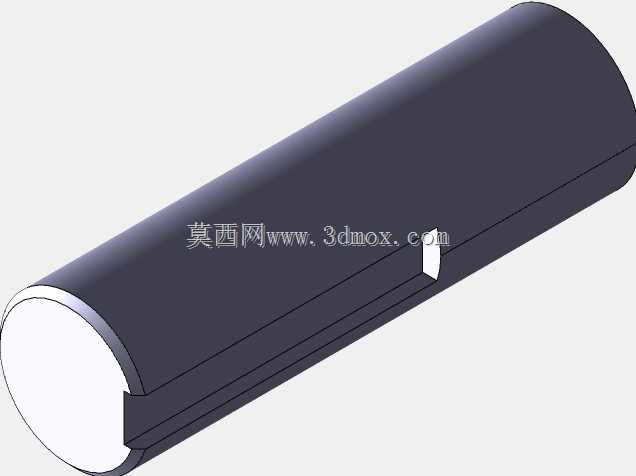

　　从结构功能来看，该部件由两个带凸台的半法兰组成，每个半法兰的轴孔端设置有定位凸台，安装时凸台与对应轴的轴肩端面贴合，配合轴孔内的键槽完成周向固定，避免法兰与轴之间出现相对转动；两个半法兰的对接端面加工有精准的止口，也就是其中一个法兰端面上的凸止口与另一个法兰的凹止口配合，安装时止口的配合公差控制在H7/h6区间，就能保证两根对接轴的同轴度误差控制在允许范围内，不需要反复打表调整就能满足安装精度要求。法兰盘面上沿圆周均匀分布的螺栓孔，用于穿装高强度铰制孔螺栓，依靠螺栓杆与孔壁的挤压以及法兰端面的摩擦力共同传递扭矩，相比普通受拉螺栓，铰制孔螺栓的抗剪切能力更强，能承受更大的瞬时冲击载荷，适合重载传动的工况。

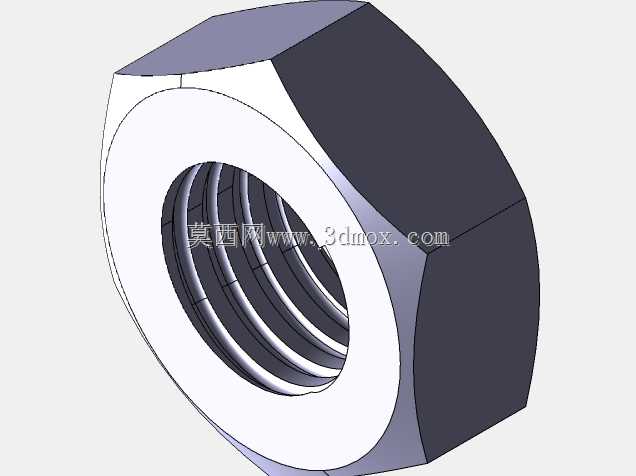

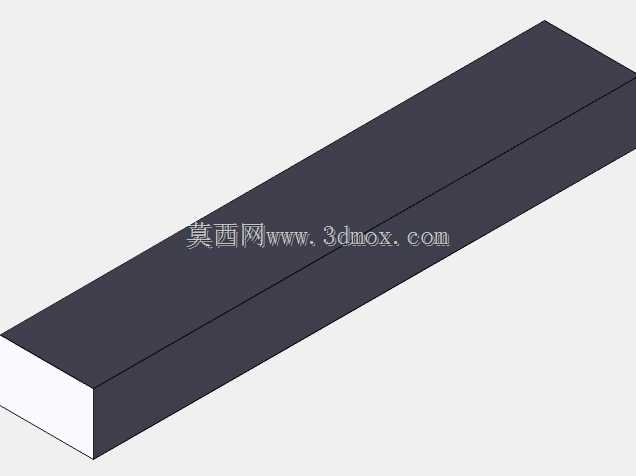

　　设计这类法兰联轴器时，首先要根据所需传递的额定扭矩、轴径尺寸确定法兰的核心参数：轴孔直径要匹配对接轴的直径公差，键槽尺寸按照GB/T 1095的平键标准选取，保证键与键槽的配合松紧适度，既不会出现装配卡滞，也不会存在过大间隙导致传动冲击。法兰盘的外径尺寸要结合螺栓分布圆直径确定，螺栓数量通常根据扭矩大小选取4-8个，沿圆周均布的角度误差不能超过±0.5°，否则安装时螺栓会出现别劲的情况，运行过程中容易产生附加弯矩，加剧轴和轴承的磨损。法兰凸台的高度要满足轴端固定的需求，通常凸台高度要大于轴上锁紧螺母或者轴端挡圈的安装空间，避免固定件与法兰端面产生干涉；止口的配合长度不宜过短，否则起不到同轴定位的作用，一般取止口直径的1/4到1/3即可，过长则会增加加工难度和装配时的插入阻力。

　　从安装边界来看，这类法兰联轴器的轴向安装尺寸是两个半法兰的厚度之和，加上轴端预留的调整间隙，通常间隙控制在1-2mm，避免设备运行过程中轴系热胀冷缩导致两个法兰端面顶死，产生额外的轴向力。径向安装空间需要预留出法兰外径加上螺栓拆装的操作空间，也就是法兰外圆到周边设备壳体的距离至少要大于螺栓长度的1/2，方便使用扭矩扳手对角紧固螺栓。安装时要注意两个半法兰的端面跳动公差控制在0.02mm以内，径向跳动公差控制在0.03mm以内，如果同轴度偏差过大，运行时会产生明显的振动和噪声，严重时甚至会导致轴系断裂、轴承烧毁的故障。日常维护中只需要定期检查螺栓的预紧力，确认没有松动即可，因为没有易损元件，这类联轴器的使用寿命通常和配套设备的大修周期一致，不需要频繁更换备件。

　　在建模过程中，这类零件的特征逻辑非常清晰，首先通过旋转特征生成半法兰的基体轮廓，之后拉伸切除生成轴孔和键槽，再通过圆周阵列生成均布的螺栓孔，最后对所有锐边进行倒角处理，避免装配时割伤操作人员、减少应力集中。需要注意的是螺栓孔的位置要和止口保持严格的位置度公差，建模时要以法兰的中心轴线为阵列基准，保证每个螺栓孔到中心的距离一致，避免出现加工后螺栓无法穿装的问题。对于不同轴径的同系列法兰，可以通过参数化建模的方式，将轴径、法兰外径、螺栓数量、螺栓分布圆直径等参数设置为变量，后续设计同类型不同规格的产品时只需要修改参数就能快速生成模型，大幅提升设计效率。
