平行轴传动用标准直齿圆柱齿轮结构

　　在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖范围最广的基础传动元件，这类零件的核心作用是在两根空间平行的转轴之间传递旋转扭矩与运动，不需要额外的轴向力补偿结构，安装调试的门槛远低于斜齿、锥齿等其他齿轮类型，因此在中小载荷、定传动比的传动场景中被优先选用。从实际应用场景来看，这类齿轮广泛分布在轻工机械的输送辊传动、小型设备的减速箱输入输出级、手动工具的变速机构、通讯设备的微调传动结构中，只要是存在平行轴动力传递、对传动平稳性无极端静音要求、需要控制加工与维护成本的位置，都能见到这类直齿轮的应用。

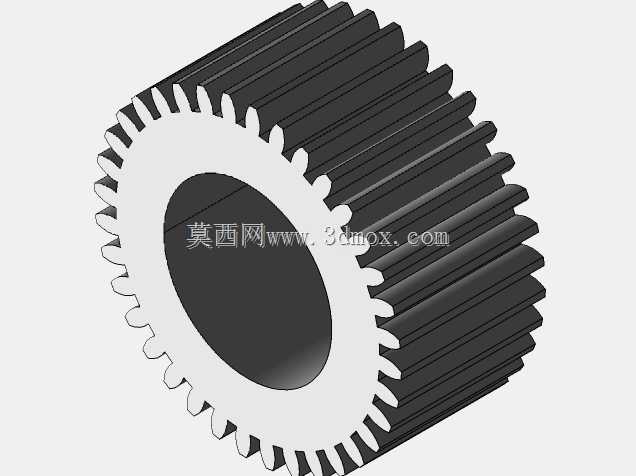

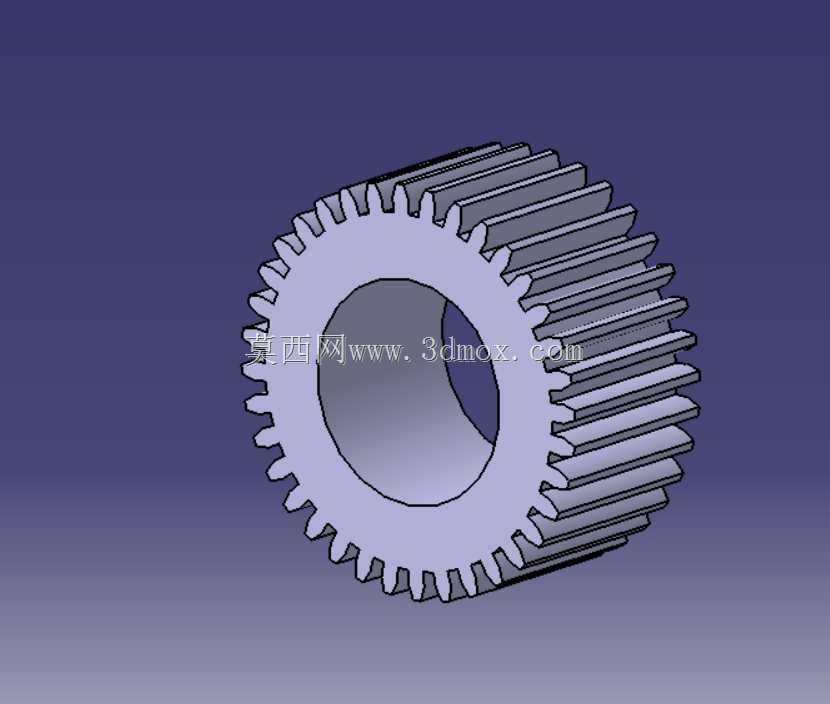

　　从功能特性上看，这款直齿轮采用直齿廓设计，轮齿方向与齿轮内孔轴线完全平行，啮合过程中轮齿是沿整个齿宽方向同时进入啮合、同时退出啮合，不存在斜齿轮啮合时的轴向分力，因此支撑转轴的轴承只需要承受径向载荷，不需要选用能承载轴向力的角接触轴承或者推力轴承，能有效降低整套传动机构的物料成本与装配复杂度。齿轮中心设置的通孔为安装基准孔，与配套的传动轴采用间隙配合或者过渡配合，根据实际载荷大小可以选择键连接、过盈压装或者顶丝固定的方式实现周向限位，避免齿轮与轴之间出现相对转动导致的传动失效。

　　在设计思路层面，这款齿轮的齿廓采用标准渐开线齿形，齿顶高、齿根高、压力角都遵循通用机械传动的标准参数，具备良好的互换性，当轮齿出现磨损断齿故障时，可以直接采购同参数的标准备件替换，不需要单独定制加工，能大幅缩短设备的停机维护时间。齿轮的齿宽经过匹配载荷的核算，既保证啮合过程中有足够的接触面积传递额定扭矩，避免齿面接触应力过大导致过早点蚀失效，又不会因为齿宽过大导致齿轮对轴的挠曲变形过于敏感，防止出现轮齿一端偏载磨损的问题。齿轮的轮齿与轮毂之间采用一体式实体结构，没有额外的减重孔或者辐板设计，适合中小尺寸、中等载荷的传动场景，整体结构刚性充足，加工时只需要通过滚齿或者插齿工艺一次成型，不需要额外的多工序加工，生产效率高，单件加工成本可控。

　　关于外形尺寸与安装边界，这款齿轮的外径、齿根圆直径、内孔直径都经过适配常规安装空间的设计，安装时需要保证配对的两个齿轮轴线严格平行，中心距误差控制在标准允许的公差范围内，否则会出现啮合间隙过大导致传动回差、或者间隙过小导致卡齿磨损加剧的问题。轴向定位方面，齿轮安装到位后需要通过轴用挡圈或者轴肩限制轴向窜动，窜动量控制在0.1mm到0.3mm之间，既避免齿轮轴向窜动导致轮齿啮合长度不足，又不会因为零间隙导致齿轮受热膨胀后出现卡滞。日常运行过程中，齿面需要定期涂抹润滑脂或者加注润滑油，降低齿面的摩擦系数，减少磨损量，延长齿轮的使用寿命，在开式传动场景中还需要加装防尘护罩，避免硬质粉尘颗粒进入啮合齿面，造成齿面的磨粒磨损。

　　不同于其他特殊齿形的传动零件，直齿轮的传动比计算直观，只需要配对两个齿轮的齿数比值就能得到准确的传动比，没有滑动摩擦带来的传动比误差，在需要精确传动比的手动调节机构中，这类直齿轮的传动精度完全能满足使用需求。同时因为直齿的加工工艺成熟，常规的滚齿设备就能达到IT7到IT8级的加工精度，不需要专用的高精度加工设备，无论是小批量定制还是大批量量产都有明显的成本优势。在实际选型过程中，需要根据传递的额定扭矩核算轮齿的弯曲强度与接触强度，确保在设备最大负载工况下，轮齿不会出现断齿、齿面不会出现塑性变形，同时根据安装空间的限制调整齿轮的齿宽与内孔尺寸，保证齿轮安装后不会与周边的机架、其他传动零件发生运动干涉。
