往复式动力设备用活塞结构三维设计

　　在往复式内燃机、往复泵、气体压缩机这类依靠容积变化实现能量转换或介质输送的设备中，活塞是直接参与做功、介质隔离的核心运动部件，其设计合理性直接决定整机的压缩比稳定性、密封可靠性与运行寿命。从实际工况来看，活塞需要在气缸内壁做高频往复直线运动，既要承受燃烧爆发瞬间的高温高压冲击，还要将燃气作用力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩，在压缩机与泵类设备中则反向承接曲轴连杆的驱动力，完成介质的吸入、压缩与排出流程。

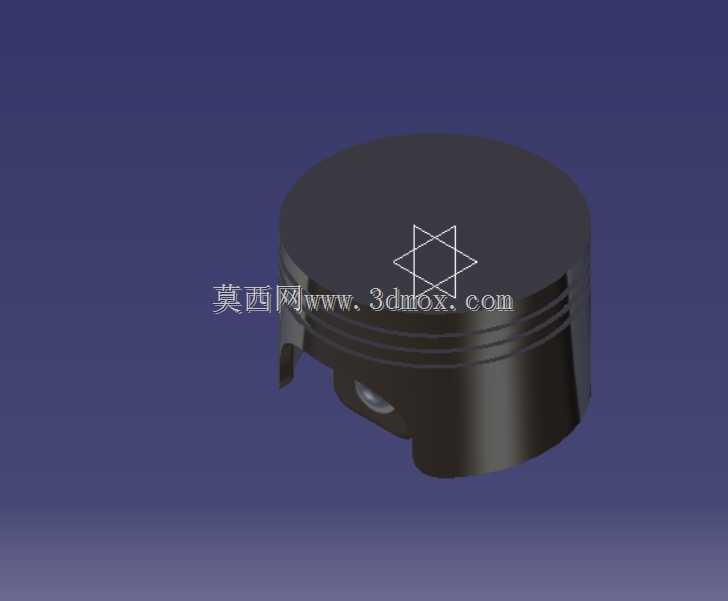

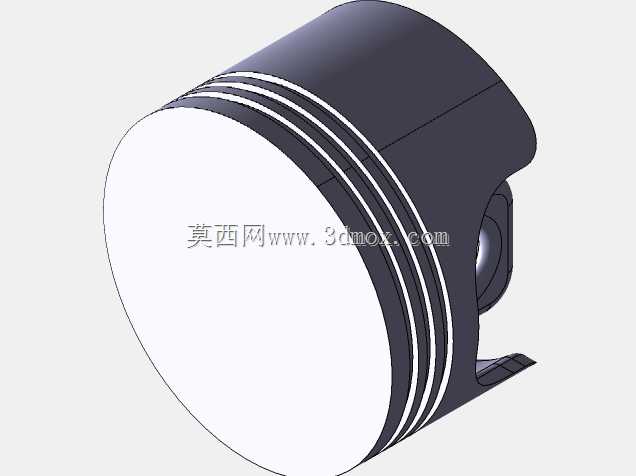

　　这款活塞的设计首先围绕运动配合边界展开，整体采用圆柱主体结构，顶部为平整的燃烧室配合面，可根据不同机型的燃烧室形态调整顶部凹坑或凸起造型，本次设计的平顶结构适配通用型平顶燃烧室，能够保证压缩过程中气流扰动均匀，避免局部积碳堆积。活塞头部设置了多道环槽结构，用于安装气环与油环，气环负责密封气缸内的高压燃气，防止压缩介质从活塞与缸壁的间隙泄漏，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳或机油消耗超标，环槽的宽度、深度与轴向位置经过公差匹配，保证活塞环在工作温度升高后仍有合理的侧隙与背隙，不会出现卡滞或密封失效问题。

　　活塞裙部采用了适配缸壁配合的型线设计，考虑到活塞工作时头部温度高于裙部，热膨胀量更大，裙部的型线设计预留了合理的热膨胀间隙，同时在活塞销座位置做了局部加强，销座孔用于安装活塞销，连接活塞与连杆小头，孔内设置了卡环槽用于安装活塞销卡环，防止活塞销在工作过程中轴向窜动刮伤气缸内壁。从安装边界来看，活塞的外径尺寸需要与对应气缸的内径做基孔制配合，配合间隙根据设备的工作温度、材质膨胀系数确定，常温下的装配间隙既要保证冷机启动时不会出现敲缸异响，也要保证热机状态下不会因膨胀卡死在缸内。

　　在实际应用场景中，不同设备对活塞的性能要求存在明显差异：内燃机用活塞需要承受更高的热负荷与机械冲击，通常会在活塞头部设置隔热槽或采用内冷油道结构降低头部温度；压缩机用活塞更侧重密封性能与往复运动的同轴度，裙部长度设计更长以保证运动导向性；往复泵用活塞则会根据输送介质的腐蚀性调整表面处理工艺，避免介质侵蚀活塞表面。这款通用结构活塞可通过调整环槽数量、裙部长度、销座位置适配不同排量的通用动力设备，建模过程中对活塞的所有配合面做了公差标注预留，活塞环槽的粗糙度、销座孔的同轴度、裙部的圆柱度都符合通用机械零部件的加工精度要求，在装配验证时可直接导入虚拟装配环境，完成与气缸、活塞环、活塞销、连杆的干涉检查，验证活塞在上止点、下止点以及运动全行程中与气缸盖、气门、缸壁的间隙是否符合设计要求，避免实际加工装配后出现运动干涉问题。

　　从结构强度角度，活塞的壁厚设计经过受力仿真验证，顶部厚度能够承受最大爆发压力的冲击，销座位置的加强筋结构分散了活塞销传递的集中载荷，避免长期交变载荷下出现销座开裂问题，活塞整体的重量经过轻量化优化，在保证强度的前提下降低往复运动惯量，减少曲轴连杆机构的动平衡负荷，提升设备高速运行时的稳定性。
