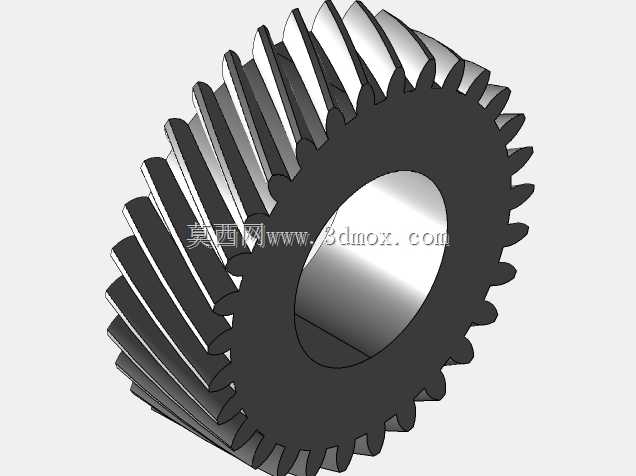

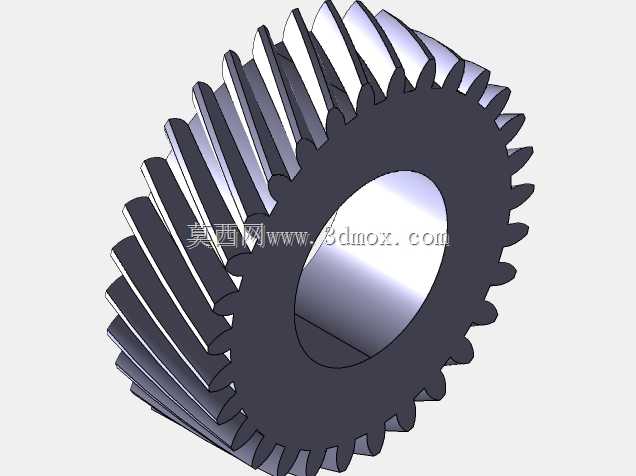

传动系统用高精度斜齿圆柱齿轮结构

　　在各类需要平稳传递大扭矩的传动场景中，斜齿轮的应用覆盖了从工业变速器、机床主轴箱到新能源汽车电驱总成的多个核心传动环节，相比直齿圆柱齿轮，其轮齿沿轴向呈螺旋角排布的结构特性，让啮合过程从直齿的整齿突然接触、突然脱离，转变为齿面渐进式啮入、啮出，能大幅降低传动过程中的冲击、振动与运行噪音，尤其适配中高转速、重载连续运行的工况。从实际设计逻辑来看，这款斜齿轮的齿向螺旋角经过匹配计算，在保证足够轴向重合度的同时，控制轴向推力在配套轴承的额定载荷区间内，避免因螺旋角过大导致轴承轴向负载超标，也不会因螺旋角过小失去斜齿轮的平稳传动优势；齿顶圆、齿根圆的过渡曲线经过修形处理，能减少齿面边缘接触带来的应力集中，延长齿面接触疲劳寿命，

　　内孔采用光滑圆柱孔设计，可通过平键或过盈配合与传动轴实现周向固定，安装时需要保证齿轮端面与轴肩的贴合度，控制端面跳动在公差范围内，避免运行中出现偏载导致齿面局部磨损加剧。从安装边界来看，齿轮的轴向宽度需要匹配传动箱内的轴系安装空间，齿顶圆与箱体内壁之间需要预留足够的安全间隙，避免运行中因轴系挠曲变形、热胀冷缩导致齿顶与箱体发生剐蹭；内孔的尺寸公差需要与配合轴径形成合理的配合关系，过盈量过大易导致装配时内孔应力过大出现开裂，过盈量过小则会在传递大扭矩时出现打滑、滚键问题。在实际工况应用中，这类斜齿轮常配对使用于平行轴传动结构中，两啮合齿轮的螺旋角大小相等、旋向相反，啮合时齿面接触线沿齿向持续变化，单位面积的齿面载荷相比直齿更低，

　　能传递更大的额定扭矩，同时重合度的提升让单齿承受的载荷峰值下降，适合长时间连续运行的工业传动场景。设计建模过程中，需要严格按照渐开线齿廓生成逻辑构建齿形，保证齿距累积误差、齿向误差、齿形误差在对应精度等级的公差范围内，螺旋线的导程计算需要与螺旋角、分度圆直径严格匹配，避免啮合时出现卡滞、传动比不准的问题；轮齿根部的圆角过渡需要足够圆滑，减少应力集中点，避免重载下出现齿根弯曲疲劳断裂。在变速器的传动布局中，这类斜齿轮常布置在中高速传动级，利用其平稳传动的特性降低高速级的振动噪音，低速重载级可配合硬齿面热处理工艺提升齿面硬度，进一步提升承载能力；安装时需要调整两轴的中心距到设计公差范围内，中心距过大易导致齿侧间隙过大、传动回差超标，

　　中心距过小则会导致齿面啮合过紧、运行温升过高、磨损加剧。日常运维中，这类斜齿轮需要配合合适粘度的齿轮油进行润滑，通过油液带走啮合产生的热量与磨屑，在闭式传动箱中可根据转速选择浸油润滑或喷油润滑，保证齿面啮合区域能形成稳定的油膜，避免干摩擦导致齿面胶合、点蚀失效。从建模细节来看，轮齿的螺旋曲面需要保证连续性，齿面与齿顶圆、齿根圆的过渡无棱角、无几何断点，方便后续导入有限元分析软件进行齿面接触应力、齿根弯曲应力的仿真校核，也能直接对接数控加工编程流程，生成滚齿、插齿工序的加工刀路，减少二次建模的工作量。
