十字轴式万向节连接构件结构设计

　　在各类需要补偿轴系夹角偏差的传动场景中，这类双铰耳带圆柱基座的万向连接构件是核心传力单元，区别于普通刚性联轴器，它的核心作用是在两轴存在空间角度偏移的工况下，稳定传递旋转扭矩，避免轴系因安装对中误差、负载形变产生的附加弯矩损坏轴承或轴体。从实际应用场景来看，这类构件广泛出现在中小型设备的进给传动链、农用机械的转向传动组、轻工设备的联动调节机构中，比如包装线的分瓶拨轮传动端、小型输送设备的动力输出接驳处，当主动轴和从动轴无法保证严格同轴、甚至工作过程中两轴夹角会随机构动作小幅变化时，这类铰接式连接结构就能发挥作用，不需要额外加装复杂的对中调整结构，就能保证动力传输的连续性。

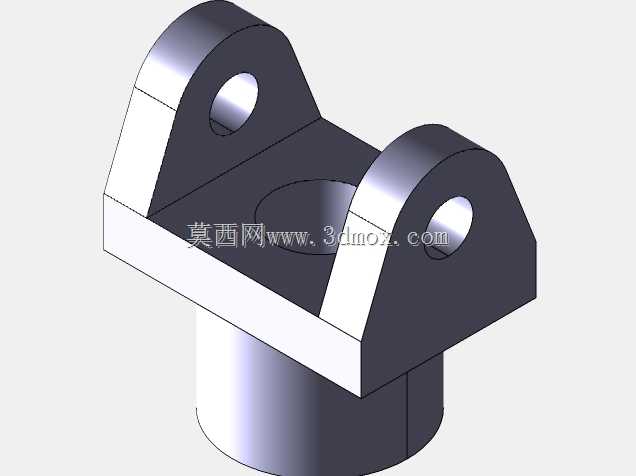

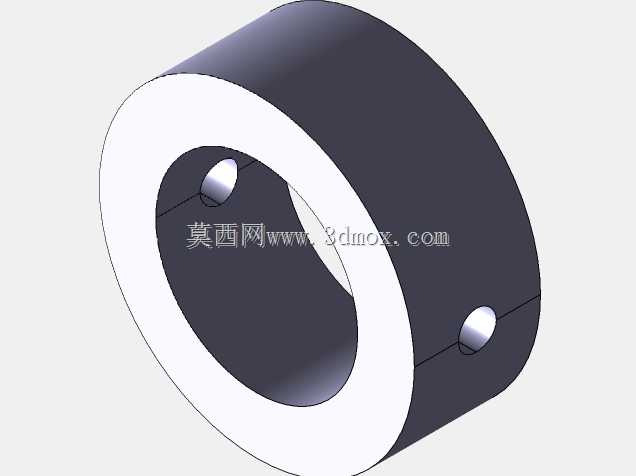

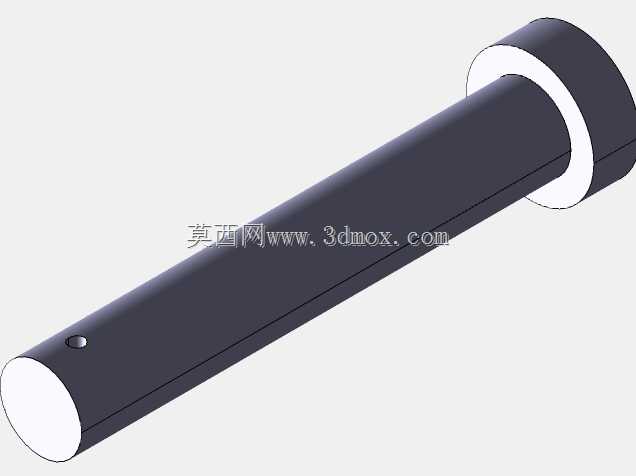

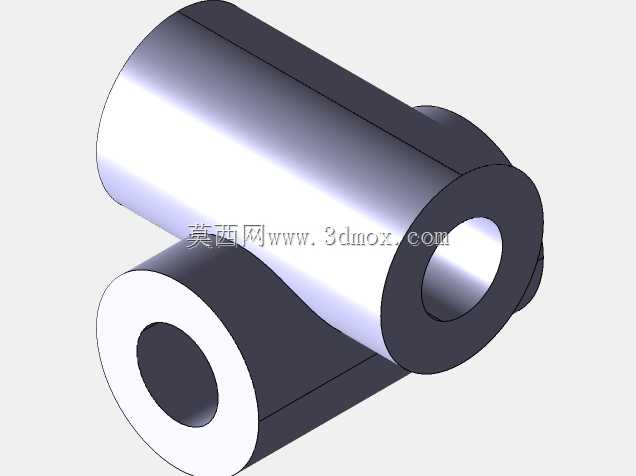

　　从结构设计逻辑来看，这个构件采用对称双铰耳的布局，两个带同轴通孔的耳板垂直布置在方形基座上方，基座下方延伸出圆柱定位段，这种布局是为了匹配十字轴的装配逻辑：两个耳板的通孔用来穿装十字轴的一组轴颈，十字轴的另一组轴颈则连接配对的万向节叉，最终形成90度交错的铰接副，实现两个方向的角度摆动补偿。设计时铰耳的厚度需要根据额定传输扭矩核算，既要保证轴孔配合面有足够的接触面积，避免销轴挤压应力超标，也要控制耳板的外轮廓尺寸，避免摆动过程中和配对叉架发生运动干涉。铰耳的轴孔公差通常选用H7级，和十字轴轴颈形成间隙配合，保证转动灵活的同时不会出现过大的旷量，轴孔端口处一般会设计卡簧槽，用来安装孔用挡圈限制十字轴的轴向窜动，防止传动过程中销轴脱出。

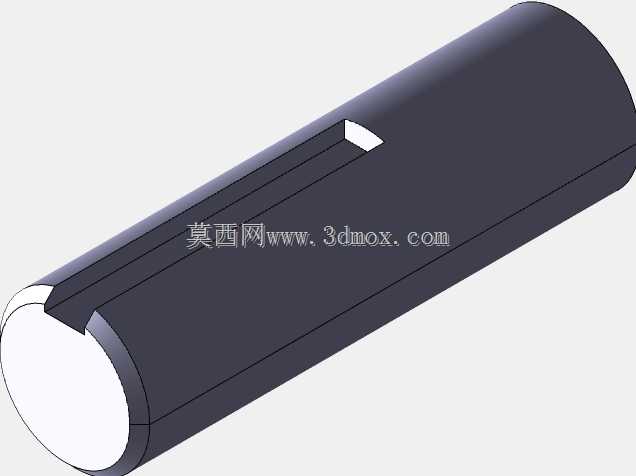

　　下方的圆柱基座和方形连接台的过渡位置做了直角强化处理，这个位置是应力集中的高发区域，当万向节传递扭矩时，铰耳受到的作用力会直接传导到基座位置，如果过渡圆角过小或者结构强度不足，很容易在交变载荷下出现疲劳裂纹。圆柱段的直径和配套的轴孔采用过渡配合，装配时可以通过压装或者键连接实现周向固定，部分工况下也会在圆柱段端面加工螺纹孔，用端盖锁紧防止轴向窜动。方形基座的平面可以作为安装定位面，和对接部件的端面贴合，保证装配后铰耳的对称度符合要求，避免十字轴出现偏载。

　　从安装边界来看，设计时需要预留足够的摆动空间，两个铰耳的外侧间距决定了配对万向节叉的内部开档尺寸，铰耳的高度决定了十字轴中心到基座安装面的距离，这个尺寸直接影响万向节的最大允许摆角，通常这类小型万向联轴器的单节允许摆角在15度到25度之间，如果摆角超过设计阈值，铰耳的根部会和配对叉架的端面发生碰撞，轻则出现卡滞，重则打坏构件。实际选型应用时，除了核算额定扭矩，还要重点核对安装距，也就是十字轴中心到两端安装面的距离，这个尺寸如果和设计值偏差过大，会导致轴系装配后出现轴向顶死或者间隙过大的问题，影响传动平稳性。

　　在建模过程中，这类构件的特征逻辑比较清晰，首先通过拉伸做出下方的圆柱基座和方形连接台，之后在台面上对称拉伸两个铰耳结构，再对铰耳的棱边做倒角处理，避免热处理或者装配时出现应力集中，轴孔的位置需要严格保证同轴度，两个铰耳的轴孔中心连线必须和基座圆柱段的轴线垂直相交于十字轴的中心点位，这个位置度误差如果超标，会导致十字轴装配后出现别劲现象，转动阻力大幅上升，加速铰接副的磨损。另外铰耳内侧的间距要和十字轴的轴向长度匹配，预留0.1到0.2毫米的间隙，保证十字轴能灵活转动，不会出现夹死的情况。

　　从实际使用的角度出发，这类构件的材质通常选用45号钢或者40Cr，调质处理后表面硬度达到HB220-250，轴孔位置可以做高频淬火处理，提升表面耐磨性，应对铰接处的反复摩擦。如果是用于有腐蚀环境的工况，也可以选用不锈钢材质，但要相应调整结构尺寸补偿强度下降的影响。日常维护时，这类铰接结构需要定期加注润滑脂，减少十字轴和轴孔之间的磨损，延长整体使用寿命，一旦发现铰接处旷量过大，就要及时更换磨损的轴套或者十字轴，避免传动过程中出现冲击载荷损坏上下游的传动部件。
