垂直相交轴传动用直齿锥齿轮结构

　　在各类需要实现相交轴动力传递的机械结构中，锥齿轮是应用极为广泛的核心传动部件，这类零件最常被布置在轴交角为90度的传动链路里，当然根据实际设备的布局需求，也可调整轴交角适配非垂直的相交轴传动场景，覆盖从差速机构、机床分度头、小型农机传动箱到工业减速器输入端的多类工况。从实际使用场景来看，这类锥齿轮的核心作用是在两个轴线存在交点的转轴之间传递旋转扭矩与运动，和圆柱齿轮适配平行轴传动的特性形成明确的功能区分，在空间受限、需要改变动力传递方向的结构中，锥齿轮的布局优势是其他传动件难以替代的。

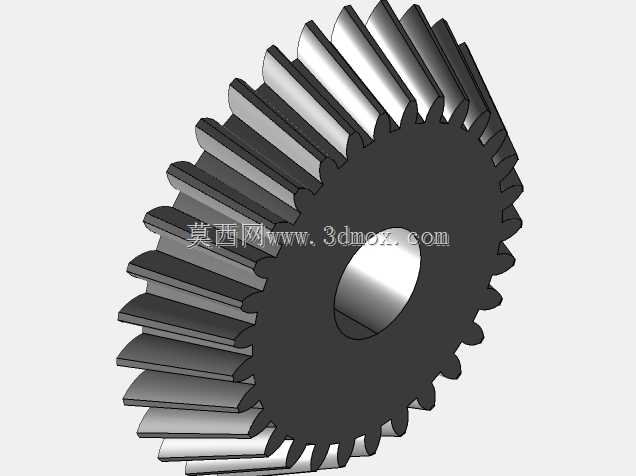

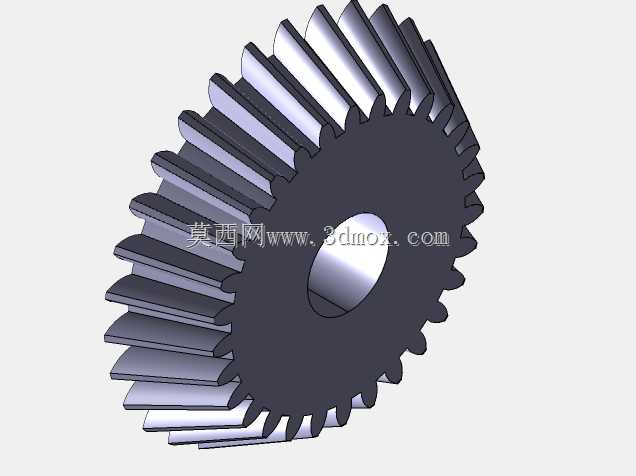

　　从结构设计逻辑来看，这款锥齿轮的齿轴面采用锥形节面设计，轮齿沿锥面母线方向均匀排布，齿形从大端到小端呈现渐变的尺寸收缩特征，这种设计是为了匹配锥面传动时的啮合轨迹，保证两轮齿在啮合过程中能够实现平稳的线接触，减少传动过程中的冲击与载荷集中。中心位置设计有贯通的光孔安装位，用于和支撑轴进行配合装配，孔的直径与锥齿轮的分度锥尺寸、额定传递扭矩存在直接的匹配关系，设计时需要结合轴的配合公差选择基孔制配合等级，保证传动过程中不会出现轴孔相对滑动的问题。轮体的背锥面与安装端面保持垂直，安装时该端面可作为轴向定位的基准面，和轴肩或者轴套端面贴合，实现齿轮在轴向上的位置固定，避免传动过程中出现轴向窜动影响啮合精度。

　　在实际选型与建模校核过程中，首先需要明确安装边界的约束条件：齿轮的大端齿顶圆直径决定了传动腔的最小径向预留空间，齿面的锥角长度决定了轴向的安装预留尺寸，两个配对锥齿轮的节锥顶点必须重合，才能保证正确的啮合间隙，否则会出现轮齿偏载、磨损加剧甚至卡滞的问题。设计轮齿参数时，大端模数是核心计算基准，结合需要传递的额定扭矩、输入转速计算轮齿的弯曲强度与接触强度，确定合适的齿宽尺寸，齿宽通常取锥距的四分之一到三分之一，过宽的齿宽并不会显著提升承载能力，反而会增加小端轮齿的加工难度，同时容易在小端位置出现载荷集中的问题。

　　从加工与装配的实际角度考虑，这类直齿锥齿轮的轮齿可通过刨齿、铣齿或者精锻工艺成型，建模时需要注意齿顶间隙、齿侧间隙的预留，间隙值需要根据传动的精度等级、工作时的热膨胀量进行调整，高速传动场景下需要适当放大侧隙补偿热变形，低速重载场景则需要控制侧隙保证传动的回程精度。装配过程中需要通过调整垫片的厚度调整两个锥齿轮的轴向位置，保证啮合接触印痕位于齿面的中部区域，避免接触印痕偏向齿顶或者齿端，否则会在重载工况下出现轮齿崩裂的失效问题。日常运维中，这类锥齿轮通常采用润滑油或者润滑脂进行齿面润滑，根据工作转速的高低选择对应的润滑方式，转速超过一定阈值时需要采用油浴或者喷油润滑，避免齿面在高速滑动摩擦下出现过早磨损。

　　在三维建模过程中，需要先构建节锥、背锥、根锥的基准曲面，再基于大端齿形参数沿锥面方向放样生成单个轮齿，通过圆周阵列完成全部轮齿的构建，最后完成中心孔、安装端面的结构细化，建模时需要特别注意轮齿小端的齿形收缩比例，避免出现齿形畸变导致3D打印或者数控加工时出现特征错误。对于结构设计从业者来说，这类锥齿轮的建模过程也是熟悉相交轴传动原理的过程，掌握其参数匹配逻辑，能够在后续的设备结构设计中更合理地布置传动链路，减少不必要的空间浪费，同时提升传动系统的可靠性。
