小型通用动力配套化油器结构设计

　　在小型通用内燃机的配套体系里，化油器是直接决定动力输出稳定性、燃油经济性的核心功能部件，这套结构的设计完全围绕小排量单缸动力的实际工况展开，覆盖园林机械、小型发电机组、便携动力工具这类对安装空间、工况适应性要求严苛的应用场景。从实际使用的角度出发，这类化油器不需要匹配大排量动力的大流量通道，但必须兼顾倾斜工况下的燃油液面稳定性，毕竟很多手持动力设备在作业时会伴随多角度倾斜，常规浮子室结构如果设计不当，很容易出现燃油溢流、混合气浓度失准的问题，直接导致动力熄火或者转速波动。

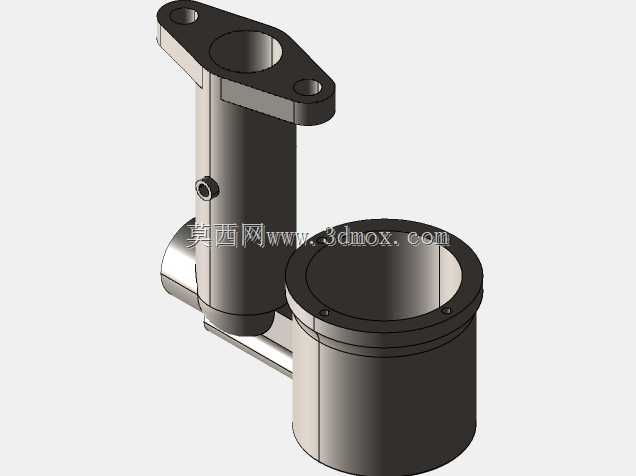

　　看这套结构的整体布局，上部带双安装孔的法兰凸台是直接对接发动机进气歧管的接口，两个安装孔的孔距、凸台密封面的平面度都做了公差约束，安装时不需要额外做转接适配，密封面预留的密封件槽可以适配耐油橡胶密封圈，避免负压状态下出现漏气问题，一旦进气侧出现额外漏气，会直接导致混合气偏稀，高负载时容易出现动力回火。上部的竖直筒体是燃油与空气初步混合的喉管区段，喉管的通径是结合配套动力的排量做的匹配，过小的喉径会限制进气流量，导致高转速下动力输出不足，过大的喉径则会降低喉管处的负压，影响燃油的吸出效果，低速工况下容易出现混合气偏稀、怠速不稳的问题。筒体侧面预留的小孔是怠速油量调节螺钉的安装位，调试时可以通过调整螺钉的旋入深度，改变怠速工况下的燃油供给量，匹配不同海拔、不同气温下的空气密度差异，保证怠速运转的平稳性。

　　下部的圆筒形腔体是浮子室结构，用来存储定量燃油并维持稳定的油面高度，浮子室与喉管区段通过倾斜布置的油道连通，油道内设置有主量孔，主量孔的通径直接决定全负载工况下的燃油供给量，设计时需要结合配套动力的额定功率、额定转速做流量校准，避免出现供油不足或者供油过浓导致的燃油浪费、积碳增多问题。浮子室的上端面设置有多个均布的小凹点，是浮子室上盖的定位安装位，上盖与腔体之间同样采用耐油密封垫密封，防止燃油渗漏，同时浮子室上会预留通气孔，平衡腔体内外的气压，保证燃油能够在喉管负压作用下顺利吸出。

　　从安装边界来看，整套结构的外接安装点只有上部的双孔法兰，整体外轮廓没有突出的尖锐结构，在配套设备的狭小安装舱内不会和周边的油箱、机架、拉线部件产生干涉，整体重量控制也做了优化，壳体采用压铸铝合金材质，在保证结构强度、耐油耐腐蚀性能的前提下，尽可能降低部件自重，减少手持设备的操作负重。结构上没有设置复杂的附加风门结构？不对，仔细看侧向伸出的短管结构，其实是进气侧的接口，可以外接空滤总成，同时预留了风门转轴的安装位置，冷启动时可以通过关闭风门提升喉管处的负压，加浓混合气，降低低温环境下的启动难度。

　　实际做结构建模的时候，所有的油道转折处都做了圆角过渡，避免出现燃油流动的死区，防止长期使用后燃油中的杂质沉积堵塞油道，各个配合面的公差都按照压铸工艺的要求做了拔模斜度设计，不需要后续大量的机加工就能满足装配精度要求，适合批量量产。浮子室内的浮子摇臂、针阀的运动行程也做了干涉校验，在浮子上下浮动的全行程内，不会和腔体内壁产生卡滞，保证油面控制的可靠性，毕竟一旦针阀卡滞导致进油失控，就会出现燃油大量溢流的问题，不仅浪费燃油，还存在安全隐患。

　　在不同工况的适配性上，这套结构的主油系、怠速油系是独立设计的，怠速工况下燃油从侧面的怠速油孔供给，主油系在喉管负压达到一定阈值后才开始参与供油，两个油系的衔接过渡做了匹配，避免在节气门从小开度到大开度切换的过程中出现混合气浓度断层，导致动力输出顿挫。对于经常在变负载工况下运行的小型动力来说，这种油系匹配能够保证从怠速到全负载的整个转速区间内，混合气浓度都维持在合理范围内，既保证动力响应速度，也能控制尾气排放中的有害物质含量，满足通用动力的排放要求。
