螺旋式手动顶升承重机械结构

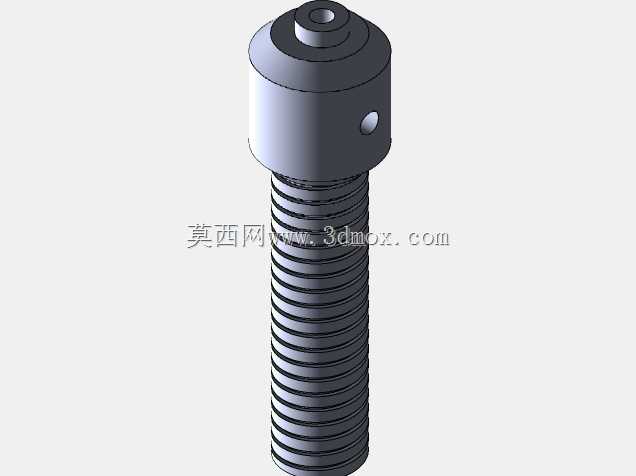

　　在设备检修、小型构件安装、工装调平的现场作业场景里，这类螺旋顶升结构的使用频率远高于液压类顶升工具，尤其是在无外接动力源、需要长时间保持承重姿态、对顶升位移精度有要求的工位，螺旋副传动的自锁特性是其核心应用优势。不同于液压顶升存在的泄压回落风险，纯机械螺旋传动的结构只要螺纹副啮合参数匹配合理，就能在任意顶升位置实现无额外锁止的承重保持，这一特性让它在模具拆装、小型设备就位调平、重型构件临时支撑的场景中成为首选工具。从结构设计逻辑来看，该顶升结构采用了梯形螺纹作为核心传动副，梯形螺纹的牙型角兼顾了传动效率与承重能力，牙侧的接触面积更大，在承受轴向载荷时不会出现应力集中导致的螺纹变形，同时配合合理的导程设计，

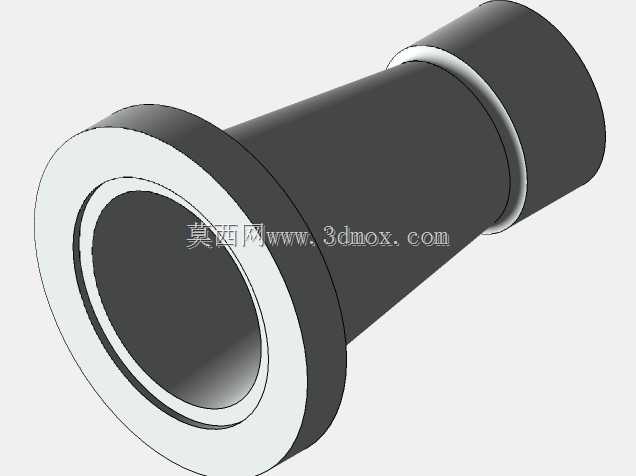

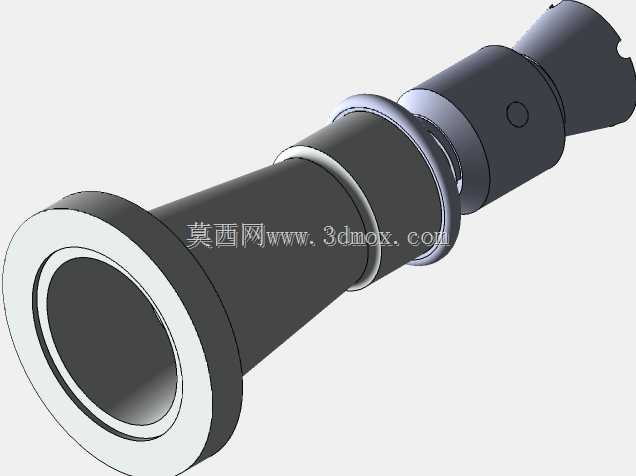

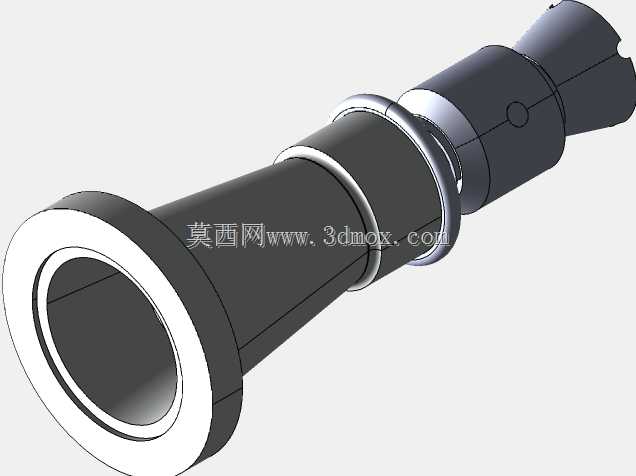

　　手动操作时的输入扭矩控制在普通人可轻松施加的范围内，不需要额外加力杆就能完成额定载荷的顶升作业。整体外形采用了锥段加直段的筒体设计，底部的大直径法兰盘作为承载接触面，在支撑时可以分散对被支撑面的压强，避免在较软的金属面或者混凝土地面留下压痕，法兰端面的平面度公差控制在0.1mm以内，保证支撑时不会出现偏载导致的结构侧倾。上部的操作端采用了适配手动扳手或者撬棒的配合结构，不需要专用操作工具，现场随手找的圆钢就能插入孔位完成旋转操作，这种设计充分考虑了野外或者检修现场工具不全的实际工况。筒体部分的锥段过渡不是单纯的造型设计，而是通过变径结构在保证整体抗弯截面模量的前提下，减少上部结构的重量，让整个工具的便携性得到提升，

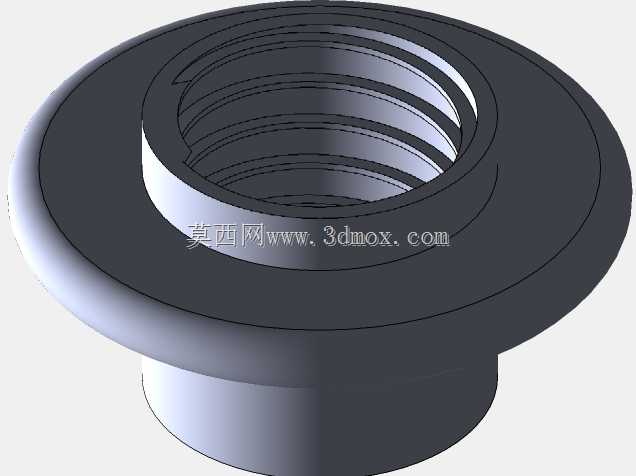

　　毕竟现场作业时操作人员经常需要手持工具转移工位，过重的结构会大幅增加作业疲劳度。从安装边界来看，该结构的最小收缩长度适配低矮空间的顶升作业，在设备底部间隙不足150mm的场景下依然可以放入，最大顶升行程覆盖了常规小型设备检修需要的位移量，不需要额外搭配垫块就能完成大部分常规顶升作业。螺纹副的配合间隙经过合理设计，既不会因为间隙过大导致顶升时出现旷量晃动，也不会因为间隙过小在沾染少量灰尘、铁屑时出现卡滞，现场作业时不需要复杂的日常维护，只需要定期在螺纹表面涂抹润滑脂就能保证长期顺畅使用。在结构受力的关键位置，也就是螺纹副与底部筒体的连接部位，设计了加厚的过渡圆角，避免顶升时的轴向力在截面突变位置产生应力集中，

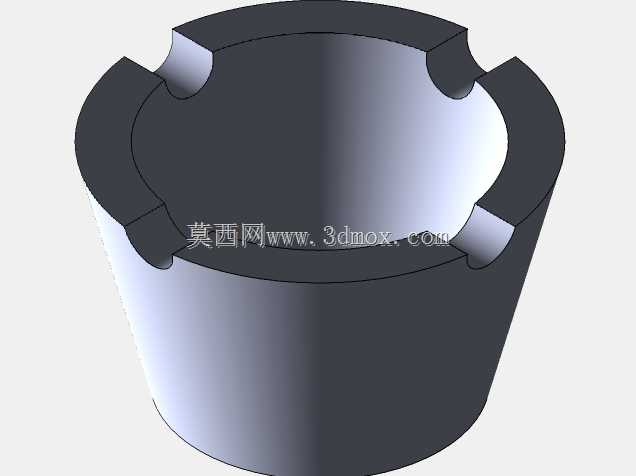

　　防止长期承重使用后出现焊缝开裂或者结构断裂的问题。顶部的支撑头采用了内凹的接触面设计，与被顶升构件的接触时可以起到一定的定位作用，避免顶升过程中构件出现滑移，支撑头与螺杆之间采用了可小角度摆动的连接结构，当被支撑面存在微小角度倾斜时，支撑头可以自动贴合接触面，不会出现点接触导致的接触面压溃或者顶升打滑。不同于部分薄壁结构的顶升工具，该结构的筒体壁厚经过承重校核，在额定载荷下的轴向变形量控制在0.2mm以内，长时间承重不会出现不可逆的塑性变形，保证重复使用的精度与可靠性。在实际选型使用时，这类螺旋顶升结构不需要考虑液压油泄漏、低温环境下油液粘度变化导致操作卡滞的问题，在零下二十度的户外检修场景中依然可以正常操作，也不会因为长期闲置出现密封件老化失效的问题，存放条件要求极低，放在工具柜里三五年不需要维护，拿出来就能正常使用。设计过程中没有采用多余的装饰性结构，所有的外形结构都是为了功能服务，外表面的台阶结构除了加强筒体刚度之外，还可以在操作时作为临时的防滑握持位置，操作人员转移工具时可以直接握持台阶位置，不需要额外加装防滑护套。整体结构的所有零部件都采用常规金属加工工艺就能完成，螺杆采用调质处理的中碳钢加工，筒体采用无缝钢管焊接后加工，没有特殊的定制零件，后期如果出现零件磨损，现场的机加工班组就能快速配制替换件，不需要等待原厂配件，这一点对于工厂维保、野外作业场景来说非常实用，大幅降低了工具的全生命周期使用成本。
