手动夹紧式钻模夹具结构设计

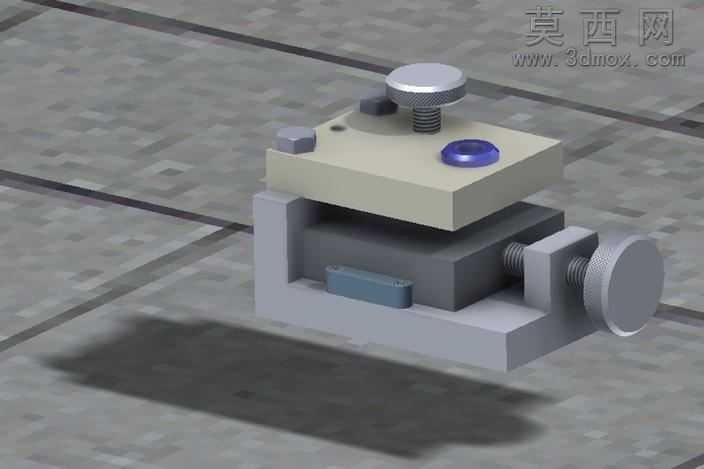

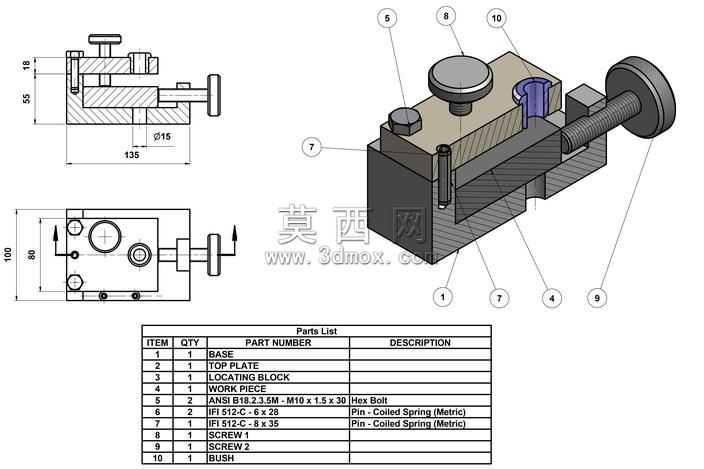

本钻模夹具采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一个零部件进行独立建模后完成总装配，确保各零件间的装配公差符合实际加工要求。整体结构以底座作为承载基体，上方安装定位块实现工件的精准定位，通过顶部的压板配合锁紧旋钮完成工件的垂直方向压紧，侧面设置手轮驱动的螺旋夹紧机构，实现工件侧向的可靠锁紧，避免钻孔过程中工件出现位移。钻套作为核心导向零件，采用耐磨材质设计，安装在对应钻模板位置，精准引导钻头完成指定位置的钻孔加工，保证孔位的尺寸精度与位置度要求。建模过程中对所有标准件均按照国标参数进行构建，包括六角螺栓、圆柱销、螺旋弹簧等零件，还原了夹具的真实装配关系，同时制作了剖面结构视图，清晰展示内部的夹紧传动路径与零件配合状态。设计思路围绕小型零件的钻孔加工场景展开，兼顾装夹操作的便捷性与定位精度，手动操作的结构无需额外动力源，适合小批量零件的钻削加工工位使用，整体结构紧凑，各操作部件布局合理，锁紧手轮与旋钮的位置符合人工操作的人机工程要求，装夹工件时可快速完成定位与锁紧动作，拆卸工件时只需松开对应夹紧件即可快速取件，有效提升钻孔工序的加工效率。模型同时完成了装配干涉检查，确保各活动部件在夹紧、松开的行程范围内无碰撞干涉，弹簧零件的参数设置符合实际弹力需求，保证夹紧过程中压力稳定，不会对工件表面造成压伤，同时提供足够的夹紧力抵消钻孔过程中的切削力。
