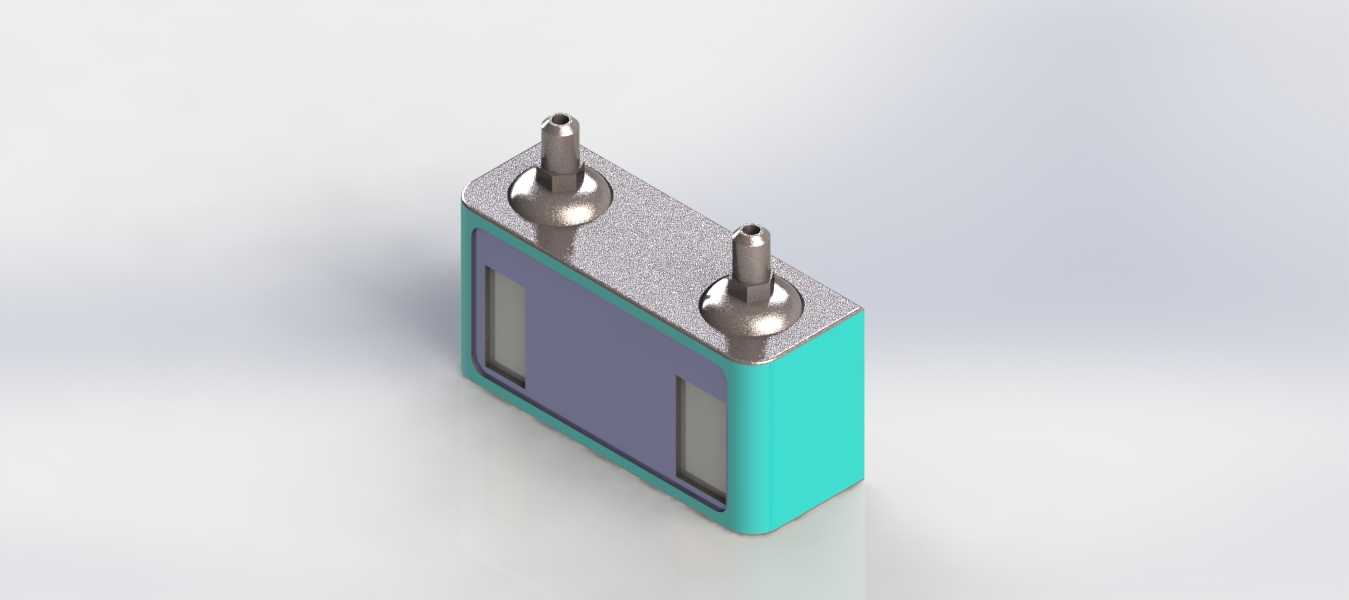

丹佛斯KP15压力控制元件三维结构

　　在工业流体控制系统的搭建过程中，压力类控制元件的选型与安装直接决定整套管路的运行稳定性，丹佛斯KP系列压力控制元件是制冷系统、小型液压站、空压机配套气路里十分常见的控制部件，本次呈现的KP15型号结构，完全按照实物测绘的尺寸完成三维建模，可直接用于设备装配干涉校验、管路布局模拟等工程场景。从实际应用场景来看，这类压力控制元件常被安装在制冷机组的高低压管路上，实时监测冷媒压力阈值，当管路压力超出设定区间时自动切断或接通控制回路，避免压缩机因为压力异常出现过载、液击等损坏问题；也有不少小型气动设备厂商将其用在储气罐的压力保护回路里，配合泄压阀完成双重超压防护，相比电子式压力传感器，这类机械式压力开关的抗干扰能力更强，在潮湿、

　　有轻微油污的工业现场环境下长期运行的稳定性更有保障，不需要额外配置信号转换模块，直接串入接触器控制回路就能完成动作，接线逻辑简单，后期现场维护的门槛更低。从结构设计思路来看，这款元件的主体外壳采用方形压铸壳体设计，壳体边角做了小圆弧过渡，既避免安装过程中尖锐边角划伤操作人员，也能提升壳体的抗挤压强度，外壳表面做了喷塑处理，能够抵御现场常见的水汽、弱腐蚀性介质侵蚀；顶部伸出的两个金属压力接嘴采用标准外螺纹接口，接嘴根部做了加厚的凸台结构，在和管路接头拧紧的过程中，应力会集中在凸台位置，不会因为装配扭矩过大导致壳体和接嘴的连接位置出现开裂问题，两个接嘴分别对应高压侧和低压侧的压力检测腔，内部的膜片组件通过压力差驱动微动开关动作，

　　完成电路的通断控制。从安装边界与尺寸来看，这款元件的主体为规整长方体结构，安装时可以通过壳体背部的标准导轨卡扣卡装在电气柜的DIN导轨上，也可以通过壳体两侧的安装耳用螺丝直接固定在设备支架上，安装孔位的间距完全匹配行业通用的安装尺寸，替换同类型其他品牌元件时不需要重新打孔调整安装位；顶部的两个接嘴的中心距、伸出长度都按照实物1:1还原，在做管路布局设计时，可以直接在装配体里匹配对应的铜管、接头模型，提前校验接嘴和周边管路、钣金件的间隙，避免实际装配时出现接嘴被周边结构挡住、扳手操作空间不足的问题。从功能特性来看，这款压力控制元件的压力调节旋钮隐藏在壳体正面的盖板下方，需要调整压力阈值时打开盖板就能转动调节旋钮，

　　日常运行时盖板处于闭合状态，能够避免现场的灰尘、油污堆积在调节机构上，也能防止无关人员随意拧动旋钮改变设定压力；壳体侧面预留了标准的电缆进线孔，配套的密封格兰头可以锁紧进线电缆，达到对应的防护等级要求，避免水汽顺着电缆缝隙进入元件内部导致触点氧化接触不良。在做三维建模的过程中，特意还原了壳体表面的标识凹槽、接嘴的倒角细节、安装卡扣的弹性结构，所有配合面的尺寸公差都按照实际零件的装配要求做了预留，导入到装配环境中不会出现零件之间的干涉问题，不管是做设备的整机三维展示，还是做安装培训的演示动画，亦或是做备件的测绘建模参考，这个模型都能满足对应的工程需求。很多工程师在做小型制冷设备、气站配套设备的设计时，往往会忽略这类压力控制元件的安装空间校验，等到实际装配时才发现接嘴和旁边的管路、钣金件发生干涉，不得不临时调整管路走向，甚至重新加工安装支架，拖慢整个项目的装配进度，而采用精准的三维模型提前在软件里完成虚拟装配，就能提前发现这类布局问题，在设计阶段就调整好元件的安装角度、管路的走向，减少现场整改的工作量。另外，这款元件的整体重量较轻，安装时不需要额外做加强支撑结构，直接固定在导轨或者薄钣金支架上就可以满足运行要求，不会因为设备运行时的振动导致元件移位、接嘴松动。
