蔡司Axio实验室显微镜旋转台安装支架结构

　　在材料微观表征、生物样本观测、半导体晶圆缺陷检测这类实验室场景中，光学显微镜的观测位姿灵活性直接决定了特殊试样的观测效率，尤其是针对形状不规则、装夹基准面缺失、需要多角度倾斜观测的试样，常规固定式载物台往往无法满足观测需求，这套适配蔡司Axio系列实验室显微镜的旋转台安装架，正是为解决这类装夹与位姿调整痛点设计的配套结构。

　　从实际使用场景出发，常规显微镜载物台仅能实现XY平面的平移与小范围Z轴对焦调整，当遇到厚度不均、侧面存在观测特征、需要倾斜一定角度获取明场/暗场成像的试样时，往往需要反复调整试样垫脚，甚至重新制作试样夹具，不仅耗时，还容易在调整过程中触碰物镜造成镜头污损。这套安装架的核心功能，就是在不改动显微镜原有主机安装接口的前提下，为载物台提供可锁紧的旋转自由度，同时集成的夹紧脚结构能够直接装夹常规平口钳无法固定的异形试样，比如薄片状的金相试样、带不规则凸起的电子元器件切片、小型生物组织包埋块等，无需额外制作适配垫片。

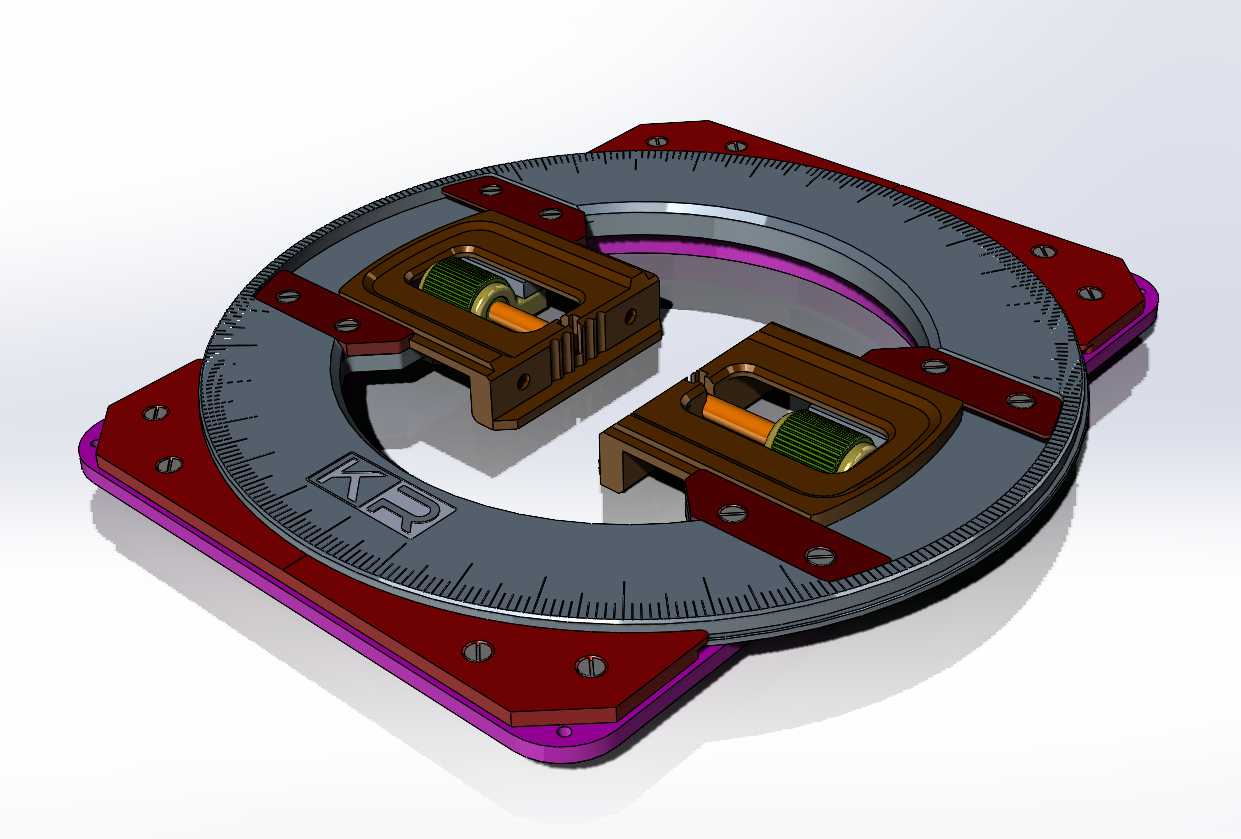

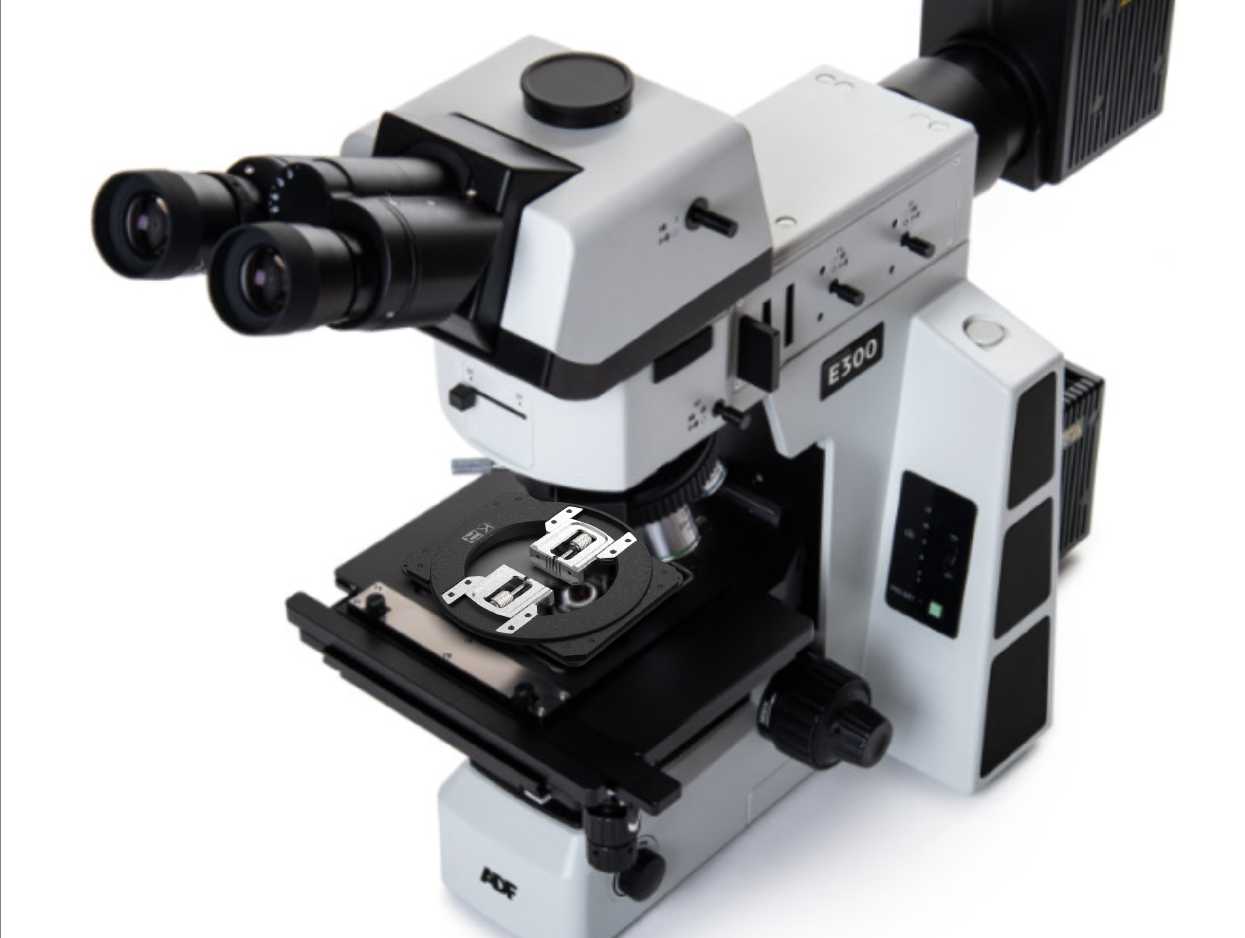

　　设计思路上，这套结构完全匹配蔡司Axio系列显微镜的主机安装基准面，安装孔位与原有载物台的定位销位置完全重合，不需要对显微镜主机进行任何打孔、打磨类的改装，现场安装时只需要拆除原有固定式载物台，将安装架的定位面与主机安装座贴合，锁紧原有固定螺钉即可完成装配，不会破坏显微镜的原有精度基准。旋转部分采用了蜗轮蜗杆微调结构，旋转角度范围覆盖0-90度倾斜，每旋转15度设置有定位卡槽，同时侧边配备锁紧旋钮，调整到目标角度后可以直接锁死，避免观测过程中出现载物台滑移导致的成像模糊。夹紧脚部分采用了弹性压头设计，压头接触试样的位置镶嵌有聚氨酯防滑垫，既可以保证足够的夹紧力，又不会在软质试样表面留下压痕，夹紧行程覆盖0-50mm的试样厚度范围，能够适配绝大多数实验室常规观测试样的尺寸。

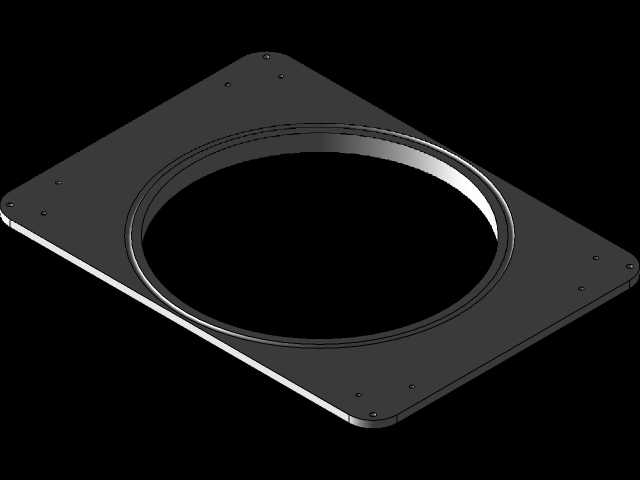

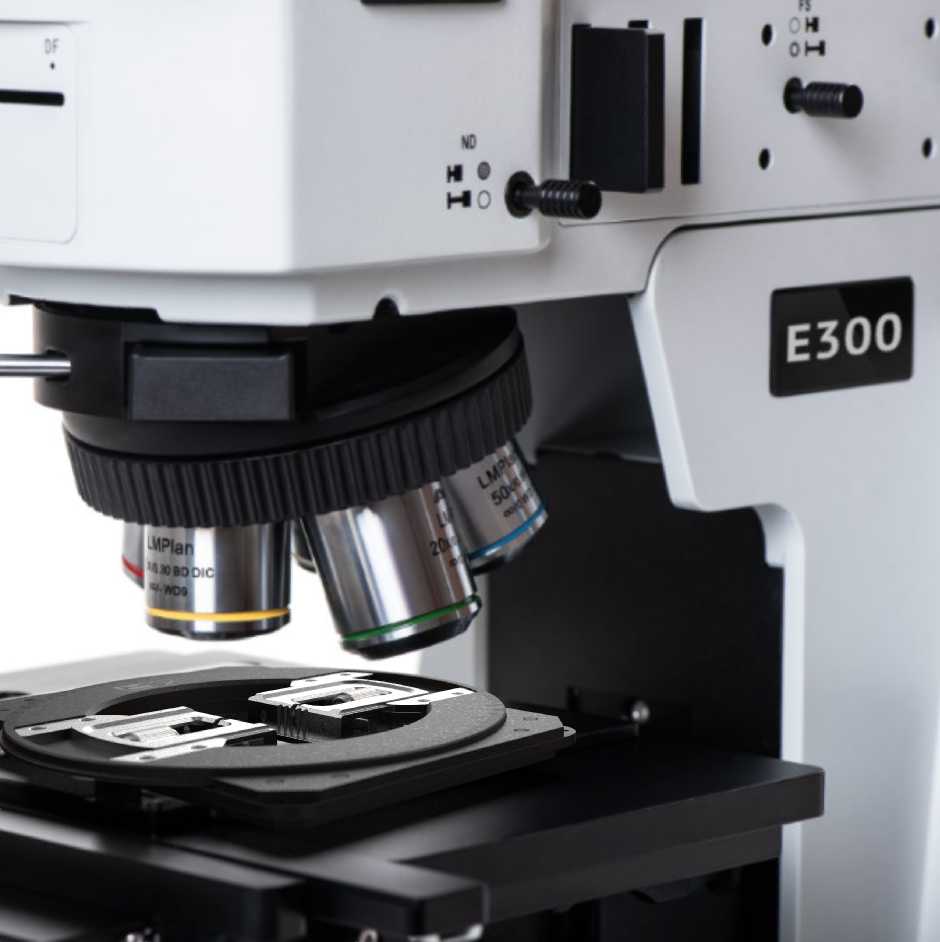

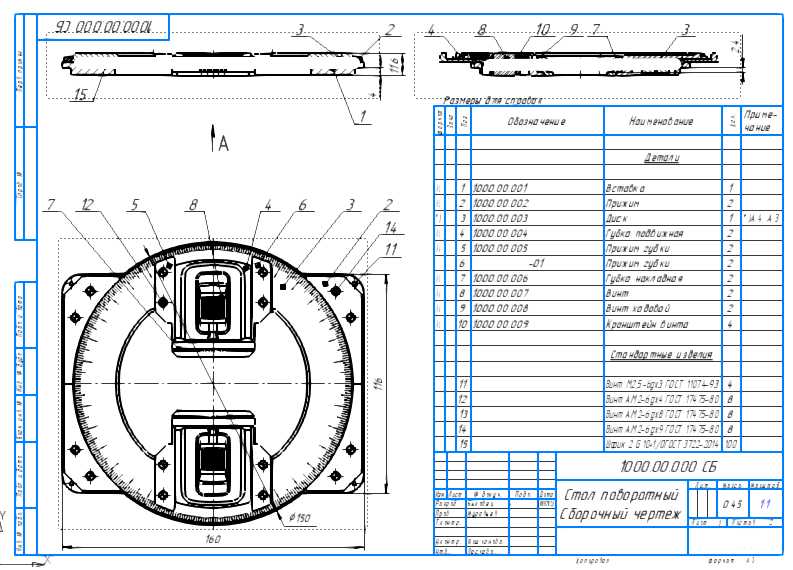

　　从安装边界尺寸来看，这套安装架的整体安装高度控制在42mm，安装后不会改变原有物镜的工作距离范围，低倍、高倍物镜都可以正常对焦，不需要额外调整物镜转换器的高度；旋转台的有效装夹平面尺寸为120mm×120mm，旋转到最大倾斜角度90度时，载物台边缘距离显微镜主机立柱的最小间隙为18mm，不会出现运动干涉；底部的安装法兰厚度为8mm，采用与原有载物台一致的铝合金材质做阳极氧化处理，硬度与耐磨性能和原厂配件保持一致，长期使用不会出现安装面磨损导致的精度下降。

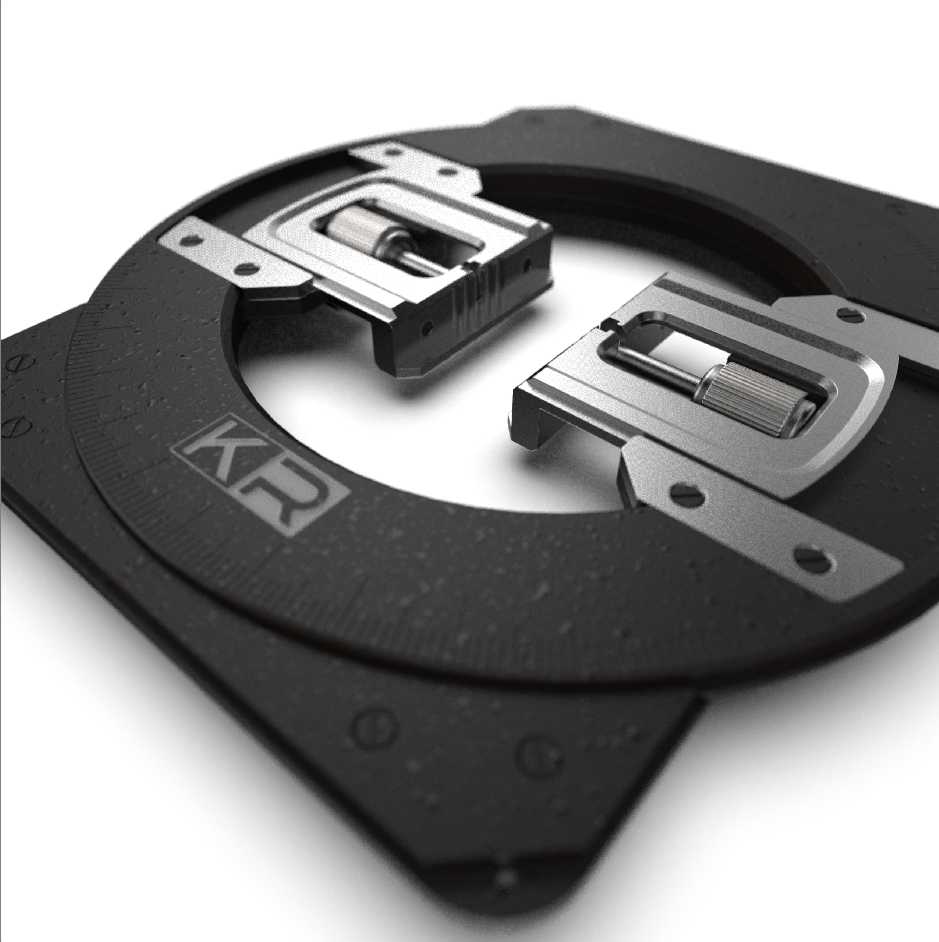

　　在实际功能验证层面，这套结构的旋转重复定位精度控制在0.1度以内，装夹试样后最大承重可达2kg，完全能够满足常规实验室试样的观测需求，尤其是在金相组织观测、微流控芯片通道检测、小型精密零件尺寸抽检这类场景中，不需要反复拆卸试样调整角度，只需要转动旋转台就可以完成不同角度的特征观测，大幅降低了试样装夹的辅助时间。夹紧脚的位置可以在T型槽内自由调整，针对不同外形的试样可以灵活布置夹紧点，即使是带圆弧面的小型圆柱试样，也可以通过两个对称布置的夹紧脚实现稳定装夹，不需要额外配置V型块夹具。

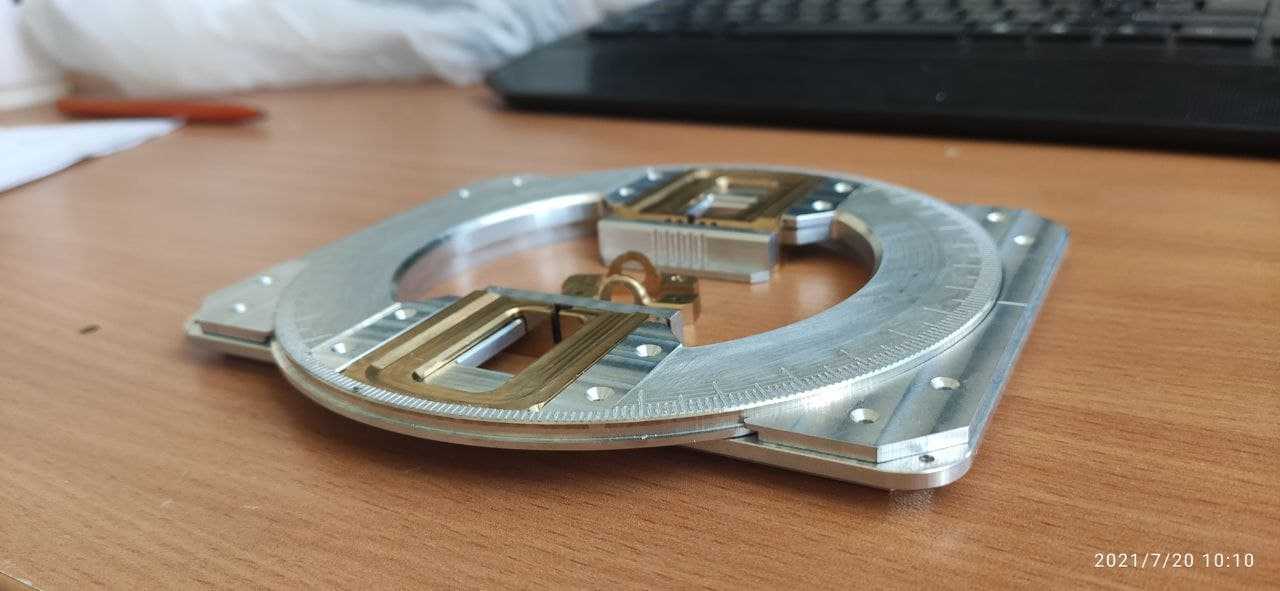

　　结构细节上，所有活动连接部位都设计有防尘密封胶条，避免实验室环境中的粉尘、试样碎屑进入旋转副内部造成卡滞，日常维护只需要定期在锁紧旋钮的螺纹位置涂抹少量润滑脂即可，不需要拆解整个结构。旋转台的台面带有刻度标识，调整角度时可以直接读取当前倾斜角度，不需要额外借助角度尺测量，对于需要固定倾斜角度重复观测的试验场景，能够快速复位到目标角度，保证不同批次试样观测条件的一致性。
