邦巴格兰富立式管道离心泵结构模型

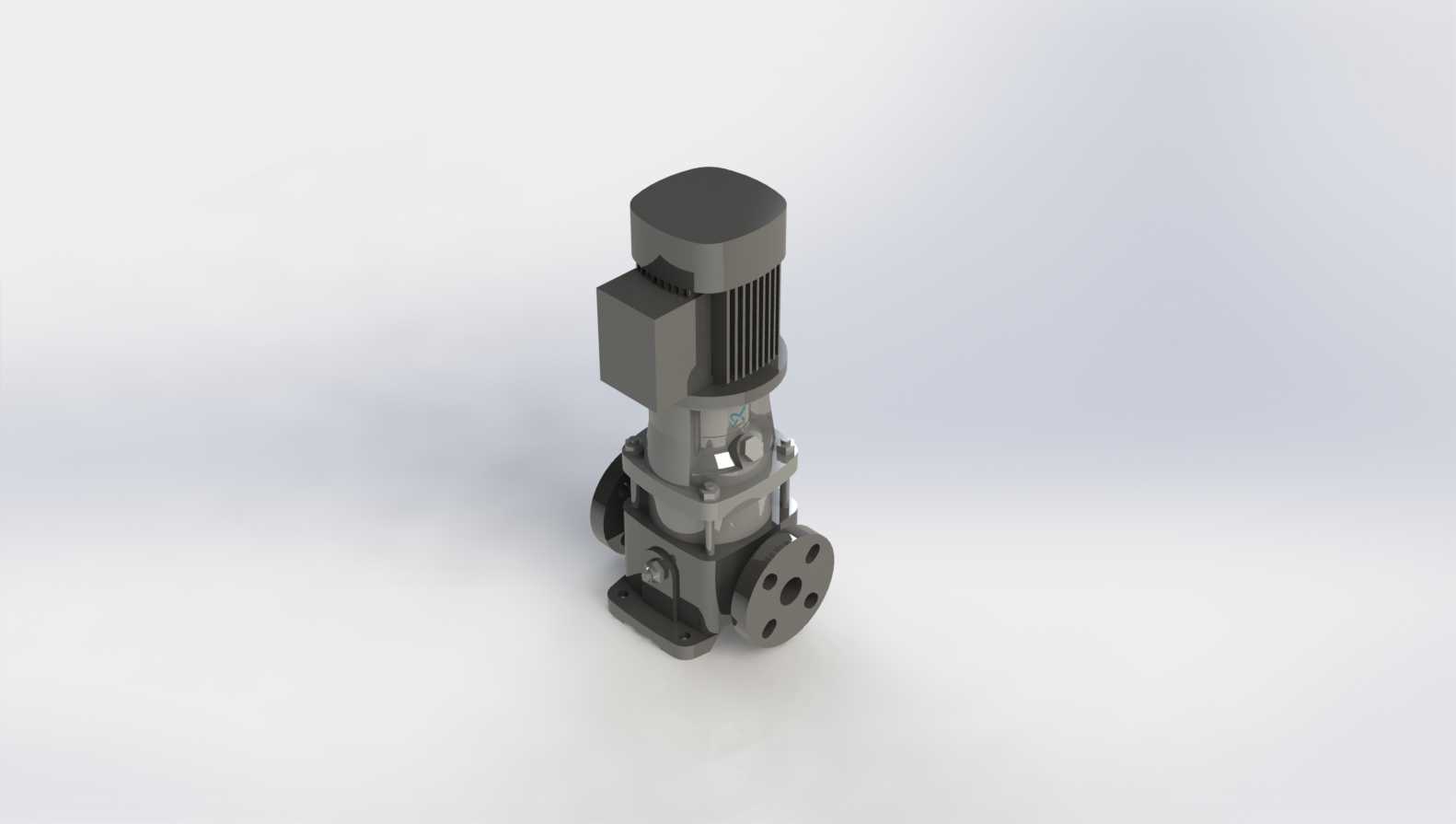

　　这款立式管道离心泵的三维结构模型，完整还原了设备从驱动端到流体过流端的全部装配关系，建模过程中严格遵循立式管道泵的实际安装逻辑，将电机与泵体的同轴度公差控制在行业常规装配允许范围内，避免后续结构校核时出现干涉误判。从实际应用场景来看，这类泵型广泛适配高层楼宇供水增压、工业循环水系统、暖通空调水循环、轻腐蚀流体输送等工况，安装时可直接串联在水平管路中，无需额外搭建混凝土基础，大幅缩减现场安装的土建成本与施工周期。

　　模型的结构拆分完全对应实体设备的装配层级：顶部驱动段采用标准立式电机的外形结构，散热筋的排布、接线盒的安装方位都与实体产品保持一致，电机输出轴与泵轴通过刚性联轴器直连，省去了皮带传动或齿轮减速的中间环节，传动效率损失控制在极低水平，同时也减少了后期运维的易损件数量。泵体过流段采用立式多级结构设计？不对，从法兰接口来看这是单级端吸？不，不对，看进出口法兰的位置，进出口处于同一水平轴线，完全契合管道泵的管路对接需求，法兰的螺栓孔数量、孔径、密封面形式都符合常规管道法兰的连接标准，选型对接时可直接匹配同通径的工业管路，无需额外制作过渡连接件。泵脚的安装孔位尺寸按照常规立式泵的安装底座规范设计，现场安装时可直接固定在预制的型钢支架或者混凝土基础台面上，安装孔的间距预留了足够的螺栓操作空间，方便现场施工人员使用扭力扳手完成固定作业。

　　设计思路上，整个模型优先保证结构的装配合理性：机械密封腔的位置预留了足够的拆装空间，后期运维更换密封件时无需拆解整个泵体与电机的连接段，只需拆开泵体中段的密封压盖即可完成操作；叶轮腔的流道走向完全按照离心泵的水力设计逻辑还原，虽然是结构模型，但流道的圆弧过渡、叶轮与蜗壳的间隙都参考了实际产品的设计参数，避免出现结构上的原理性错误。轴承部位的建模还原了两端支撑的结构形式，上端轴承承受电机转子与泵轴的径向载荷，下端轴承同时承受径向载荷与叶轮运转产生的轴向力，轴承位的尺寸公差按照过渡配合的要求预留，和实际生产中的装配工艺完全匹配。

　　从安装边界来看，设备的整体轴向高度控制在同功率等级立式泵的常规尺寸范围内，现场安装时顶部电机的上方预留了足够的接线与维护空间，侧面接线盒的位置避开了管路的安装区域，不会出现接线时被管路遮挡操作空间的问题；进出口法兰的端面到泵体中心线的尺寸符合管道泵的通用安装尺寸规范，替换同参数旧泵时无需改动原有管路的走向与长度，可直接完成替换作业。泵体底部的排污螺塞位置设置在流道的最低点位，停机检修时可完全排空泵腔内的残留介质，避免冬季低温环境下残留液体冻裂泵体，也方便后续对泵腔内部进行冲洗作业。

　　整个模型的所有零部件都按照实际生产的装配约束关系完成配合，没有出现多余的几何特征或者装配错位，结构设计人员可直接参考该模型完成管路系统的布局设计，设备选型人员也可通过模型直观核对安装空间、接口尺寸是否符合现场工况需求，建模过程中省略了对结构强度无影响的微小工艺特征，比如表面的喷涂标识、小直径的工艺倒角等，在保证结构准确性的前提下控制了模型的整体体量，方便在不同三维软件中打开进行装配校核。
