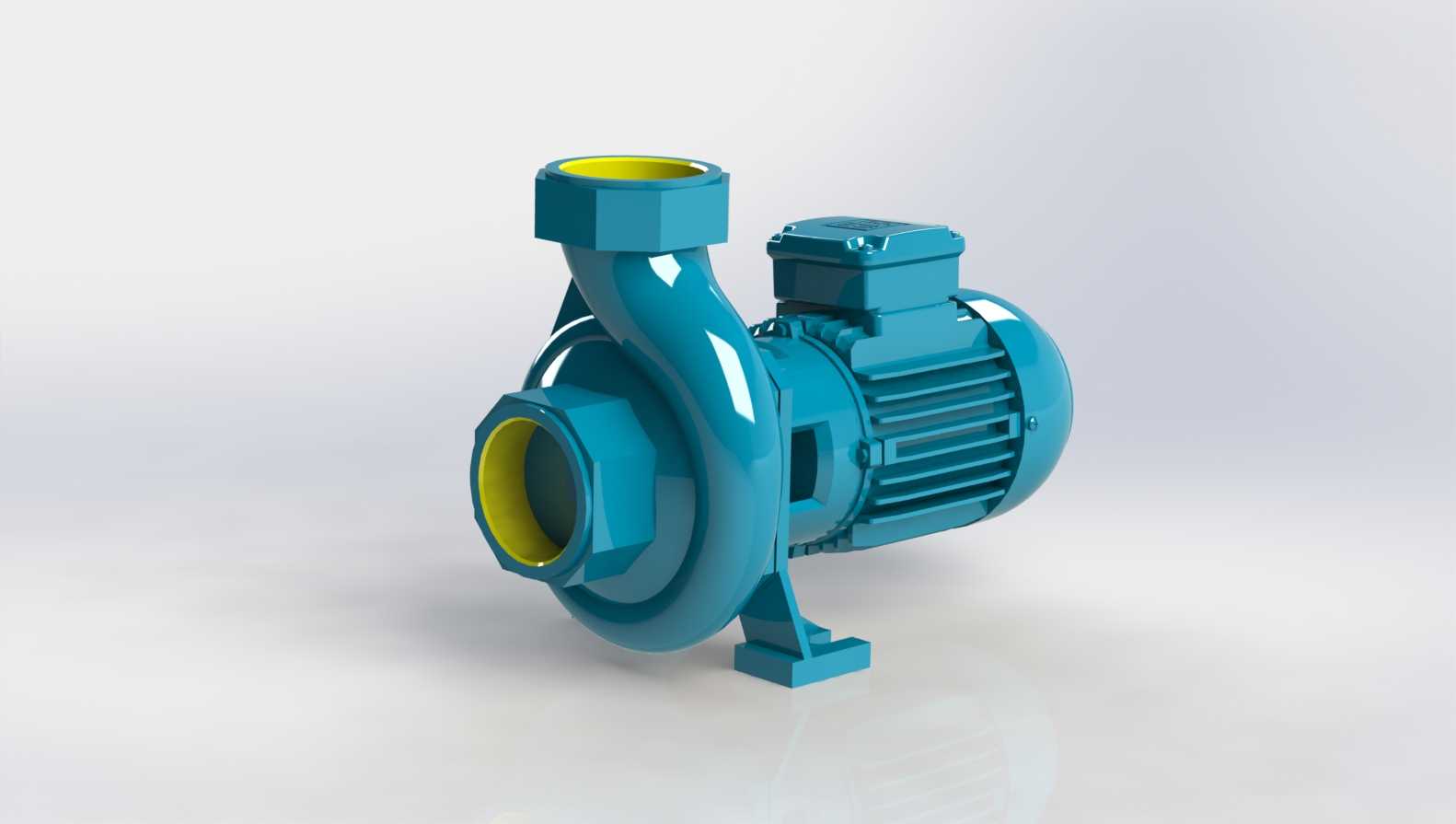

卧式单级离心泵工业结构三维设计

　　这款卧式离心泵的结构设计完全贴合民用及工业流体输送场景的实际安装需求，泵体与驱动电机采用同轴直联的紧凑布局，相比传统联轴器传动的分体式泵组，轴向安装尺寸缩短近三分之一，对于设备安装空间受限的楼宇供水、小型循环水站、配套设备集成场景十分友好，不需要额外预留联轴器调整与维护的操作空间，安装底座采用一体化铸铁支脚结构，两个支脚分别布置在泵体蜗壳下方与电机机座下方，安装孔位的同轴度公差控制在0.2mm以内，现场安装时不需要额外调整泵轴与电机轴的对中度，直接通过膨胀螺栓固定在混凝土基础或者设备机架上即可完成安装，大幅降低现场安装的调试工作量。

　　从功能实现逻辑来看，泵体的蜗壳流道采用等变曲率的水力设计，流体从轴向进水口进入叶轮腔室后，通过叶轮的离心作用获得动能，再经由蜗壳流道的扩压段将动能转化为压力能，最终从径向出水口输出，进水口与出水口均采用标准法兰连接结构，法兰端面的密封槽尺寸符合通用管路密封标准，可直接匹配同通径的工业管路，不需要额外制作过渡接头。叶轮采用闭式结构设计，叶片的进口安放角经过水力优化，在输送常温清水或者物理性质类似水的介质时，气蚀余量控制在较低水平，能够适应进口压力波动的工况，减少叶轮气蚀损伤的概率，延长过流部件的使用寿命。

　　泵体与电机的连接部位采用标准机械密封结构，密封腔的尺寸设计预留了足够的散热空间，长时间连续运行时密封面的温度不会超过密封件的耐受上限，避免出现密封过早老化泄漏的问题。电机部分采用全封闭风冷结构，机壳表面的散热筋沿轴向均匀布置，散热筋的高度与间距经过热仿真优化，在额定功率运行时，电机绕组的温升控制在绝缘等级允许的范围内，即使在夏季高温环境下连续运行也不会出现过热保护停机的情况。电机接线盒位于机壳顶部，接线口采用防水格兰头结构，防护等级满足户外安装的基本要求，可直接用于户外露天的供水站点，不需要额外加装防雨防护装置。

　　在建模细节处理上，所有的安装配合面都做了公差匹配设计，泵体与电机连接的止口配合采用H7/h6的间隙配合，既能够保证装配时的同轴度要求，又不会因为配合过紧导致装配困难。叶轮与泵轴的连接采用平键传动，轴端设置锁紧螺母与止动垫圈，避免泵轴正反转切换时叶轮出现松动移位。泵体的进出口法兰螺栓孔位置度公差控制在0.15mm以内，现场对接管路时不会出现螺栓无法穿入的问题。支脚的安装面做了铣平处理，平面度公差不超过0.1mm，安装时不需要额外加装调整垫片即可保证泵组的水平度，减少运行时的振动与噪声。

　　从实际选型适配的角度来看，这款泵的结构参数适配中小流量、中等扬程的流体输送场景，可用于建筑供水增压、暖通空调循环水输送、工业设备冷却水循环、小型污水处理单元的介质输送等场景，过流部件的壁厚设计满足1.6MPa的公称压力要求，可覆盖大多数常规低压流体输送的工况需求。整体结构没有复杂的特殊定制零件，所有的标准件如密封件、紧固件、轴承都采用通用工业标准件，后期维护更换配件时不需要向厂家定制特殊零件，可直接在本地五金机电市场采购同规格配件，大幅降低后期运维的成本与配件等待周期。

　　在三维建模的过程中，所有的铸造圆角都按照实际铸造工艺要求做了处理，泵体蜗壳的外壁圆角半径不小于5mm，避免铸造时出现应力集中导致的铸件开裂问题，电机机壳的散热筋与机壳主体的连接部位也做了过渡圆角处理，符合压铸工艺的脱模要求，不会出现脱模时的结构拉伤问题。模型的所有装配关系都按照实际装配逻辑做了约束，可直接用于生成工程图纸、装配工艺模拟，也可以导入流体仿真软件做内部流场的分析验证，为后续的性能优化或者定制化改型提供基础的三维数模支撑。
