工业用动力滚筒式带式输送设备结构

　　这套带式输送结构的三维建模，完全围绕工厂实际产线的物料转运需求搭建，建模过程中优先考虑了不同行业现场的安装适配性，没有做冗余的装饰性结构，所有部件的尺寸边界都参考了常规车间的通道、设备对接标准来设定。从应用场景来看，这类输送结构可覆盖食品加工车间的成品周转、纺织厂的纱卷与坯布转运、仓储环节的整箱货品分拣、注塑车间的塑件出料接驳、汽车零部件产线的工序间工件传递、农业加工线的农产品输送、采矿选矿环节的散料短途转运、印刷车间的纸张与印品传递、机场货运站的行李与货件转运、物流配送中心的快递件分拣、制药车间的药盒与药瓶转运等多类场景，不同场景下仅需调整辊筒间距、带面材质与机架防腐处理方式即可适配，无需改动主体传动结构。

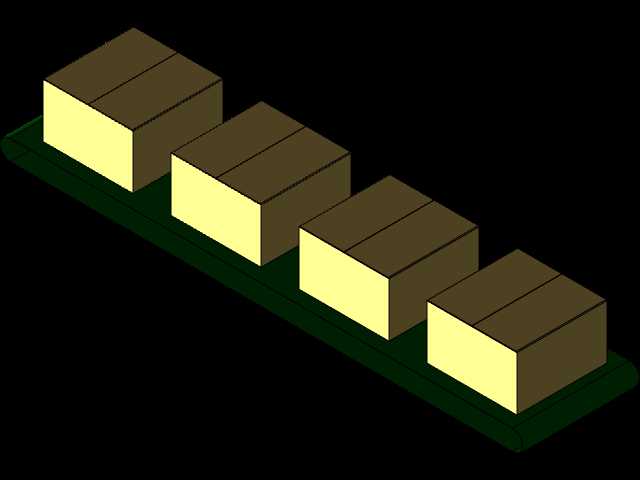

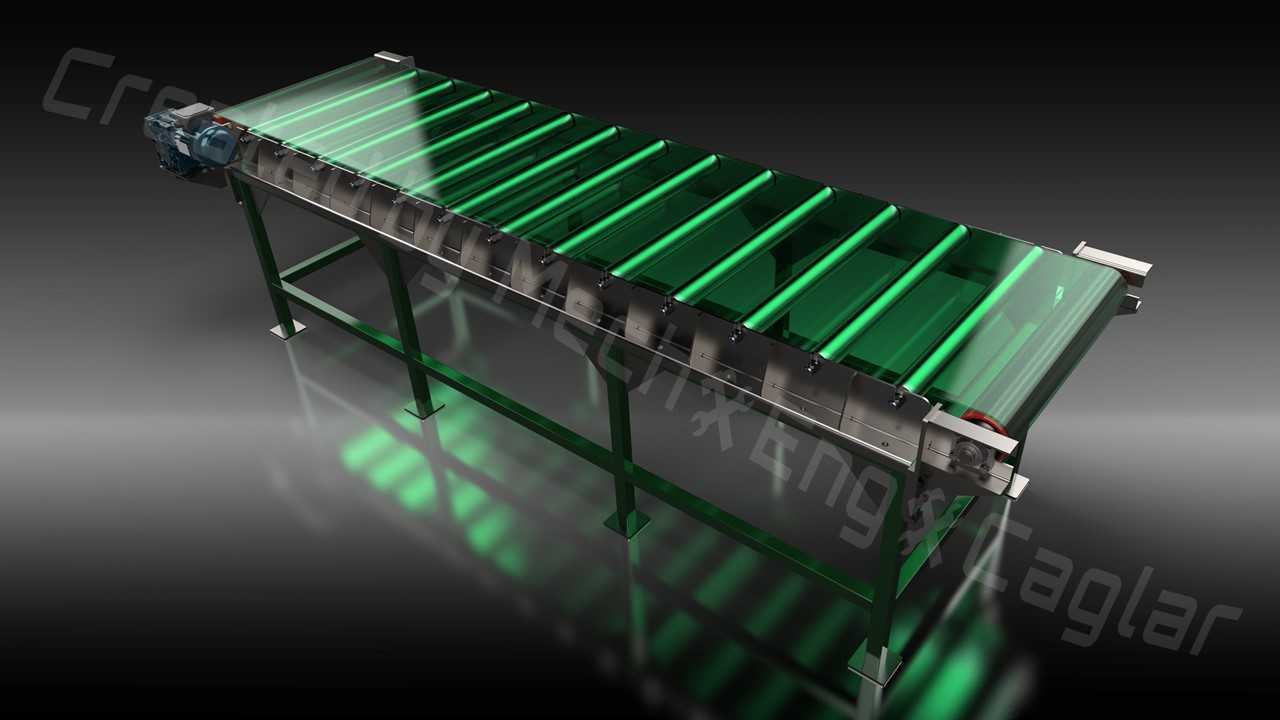

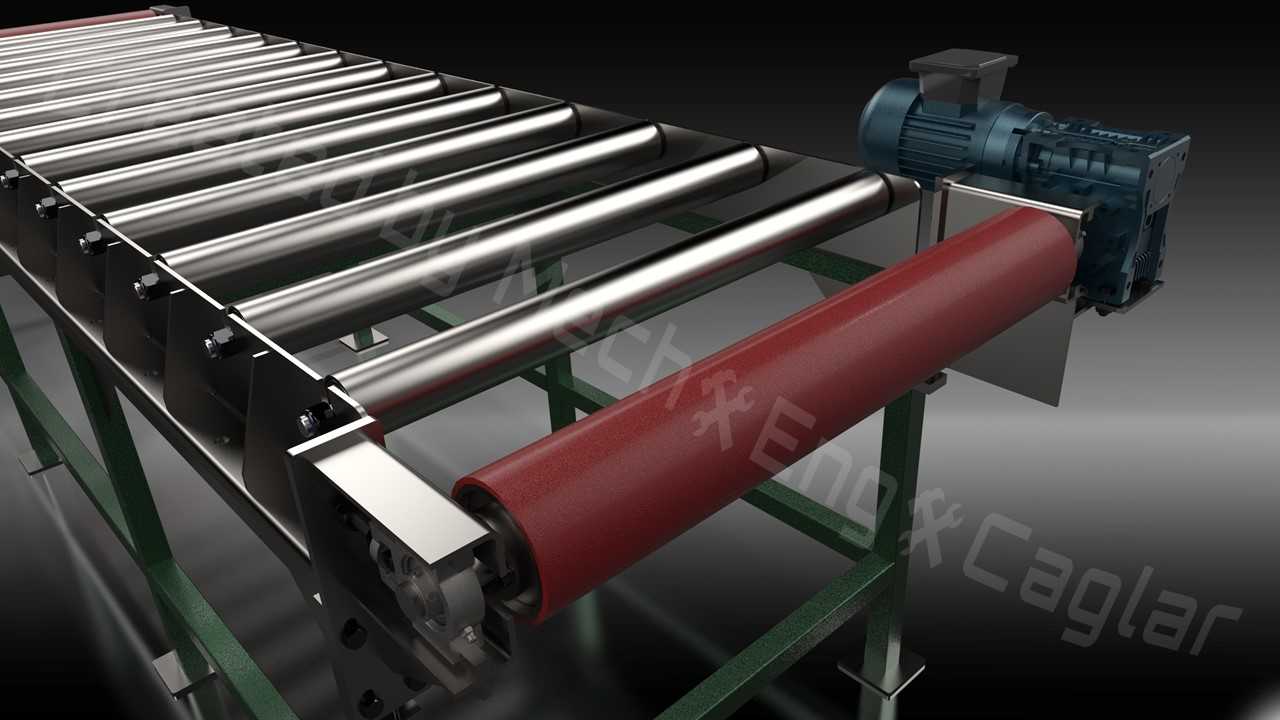

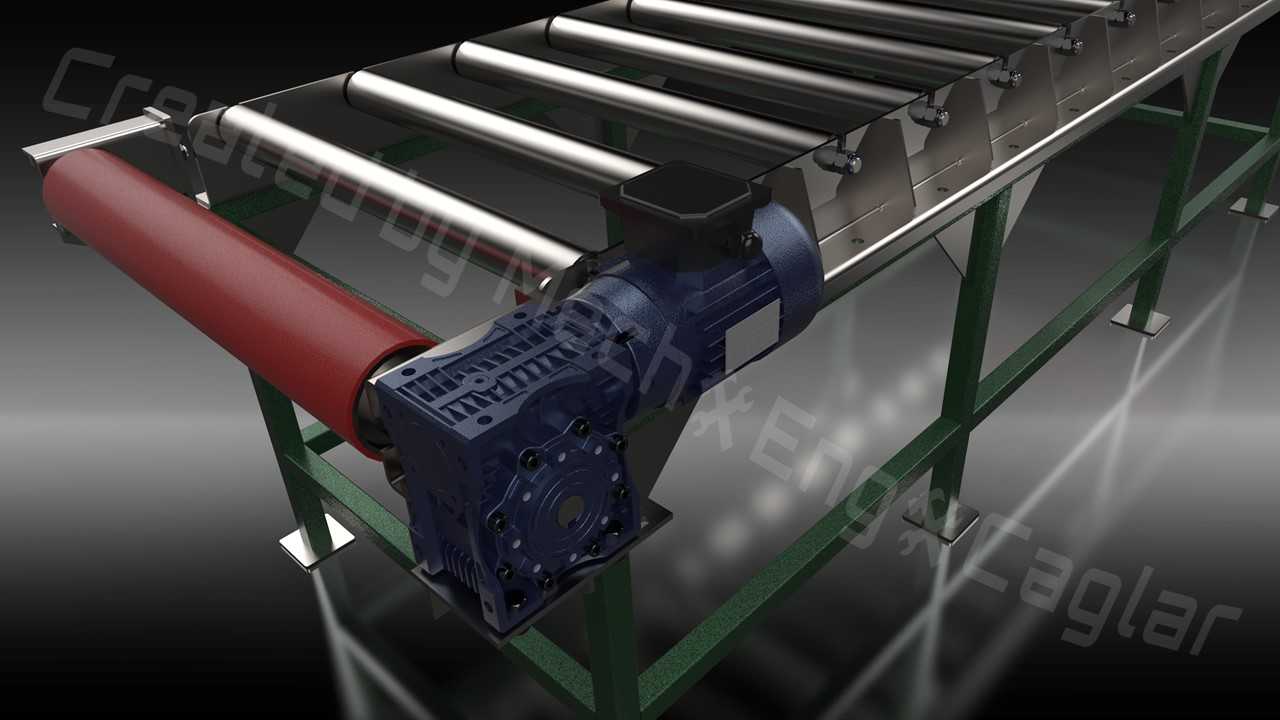

　　从功能特性来看，该结构采用驱动端配套减速电机直连主动辊的传动方式，主动辊表面包胶处理，可有效增大与输送带之间的摩擦力，避免重载启动时出现带面打滑的问题；从动端设置张紧调节结构，可通过调整两端轴承座的安装位置，补偿输送带长期运行后的拉伸形变，维持合适的带面张紧力，防止带面跑偏。机架采用标准型钢焊接成型，支腿底部设置可调脚杯，可适应地面存在30mm以内高度差的安装场景，无需额外做地面找平处理，安装时可根据对接设备的高度，在±50mm范围内调整整机输送面高度，适配不同高度的生产设备出料口。

　　设计思路上，建模时优先遵循了易维护、易拆装的原则，所有辊筒的轴承座均采用快拆式安装结构，更换辊筒时无需拆解整段机架，仅需松开对应轴承座的固定螺栓即可抽出辊筒，大幅缩短现场维护的停机时间；侧部的防护挡板采用螺栓固定，可根据输送物料的尺寸灵活调整挡板高度，避免输送过程中物料从侧边掉落。输送带选用红色耐磨橡胶材质，适配常规工业环境下的耐磨、耐轻度油污需求，若用于食品行业可直接替换为食品级PU带，安装接口完全通用，无需改动辊筒与机架结构。

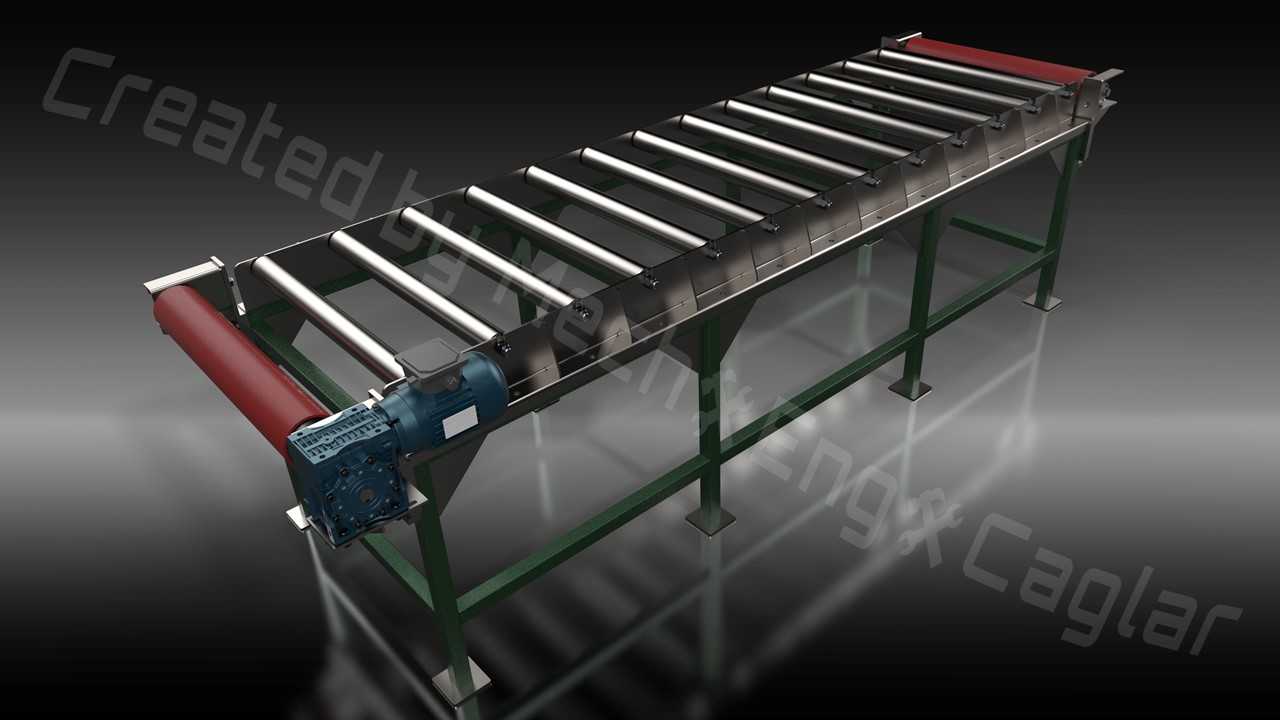

　　外形尺寸与安装边界方面，该段输送结构的有效输送宽度为600mm，标准段长度为2000mm，输送面最低安装高度为700mm，最高可调整至900mm，整机宽度方向包含驱动电机的最大外伸尺寸为850mm，安装时需在驱动电机侧预留至少300mm的检修空间，方便后期对减速电机做润滑、检修操作；支腿的横向安装间距为1500mm，每段标准段设置两组支腿，若输送长度超过6米，可在中间段增设辅助支腿，避免长距离输送时机架出现中部下挠的问题。设备的进料端与出料端均设置了过渡导板，导板与对接设备的间隙可控制在5mm以内，避免小件物料在转接位置出现卡滞。

　　建模过程中对所有转动部件的配合间隙都做了还原，辊筒与机架之间的轴承配合、减速电机输出轴与主动辊的键连接、张紧结构的调节行程都按照实际机械设计公差做了设定，可直接用于后续的工程出图、虚拟装配验证，也可作为产线布局仿真的基础模型使用，导入产线仿真软件后可直接添加驱动参数，模拟不同负载下的输送运行状态，提前预判产线布局中可能存在的干涉、转接不畅等问题。
