带弹簧随动直列式高压气动点焊头结构

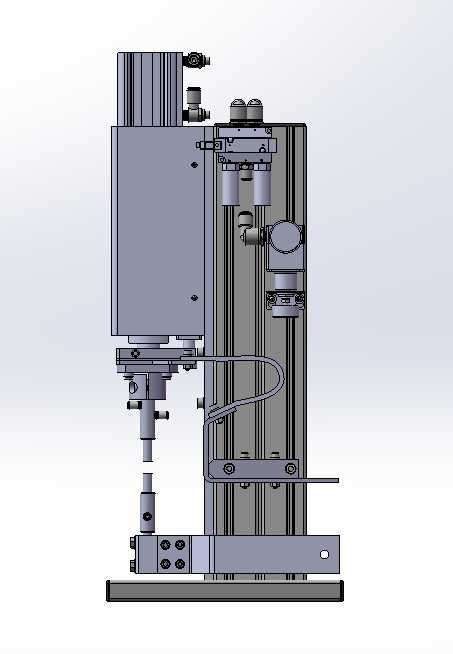

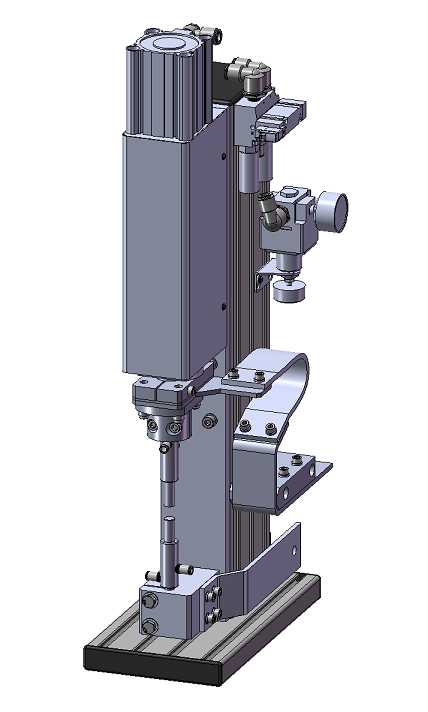

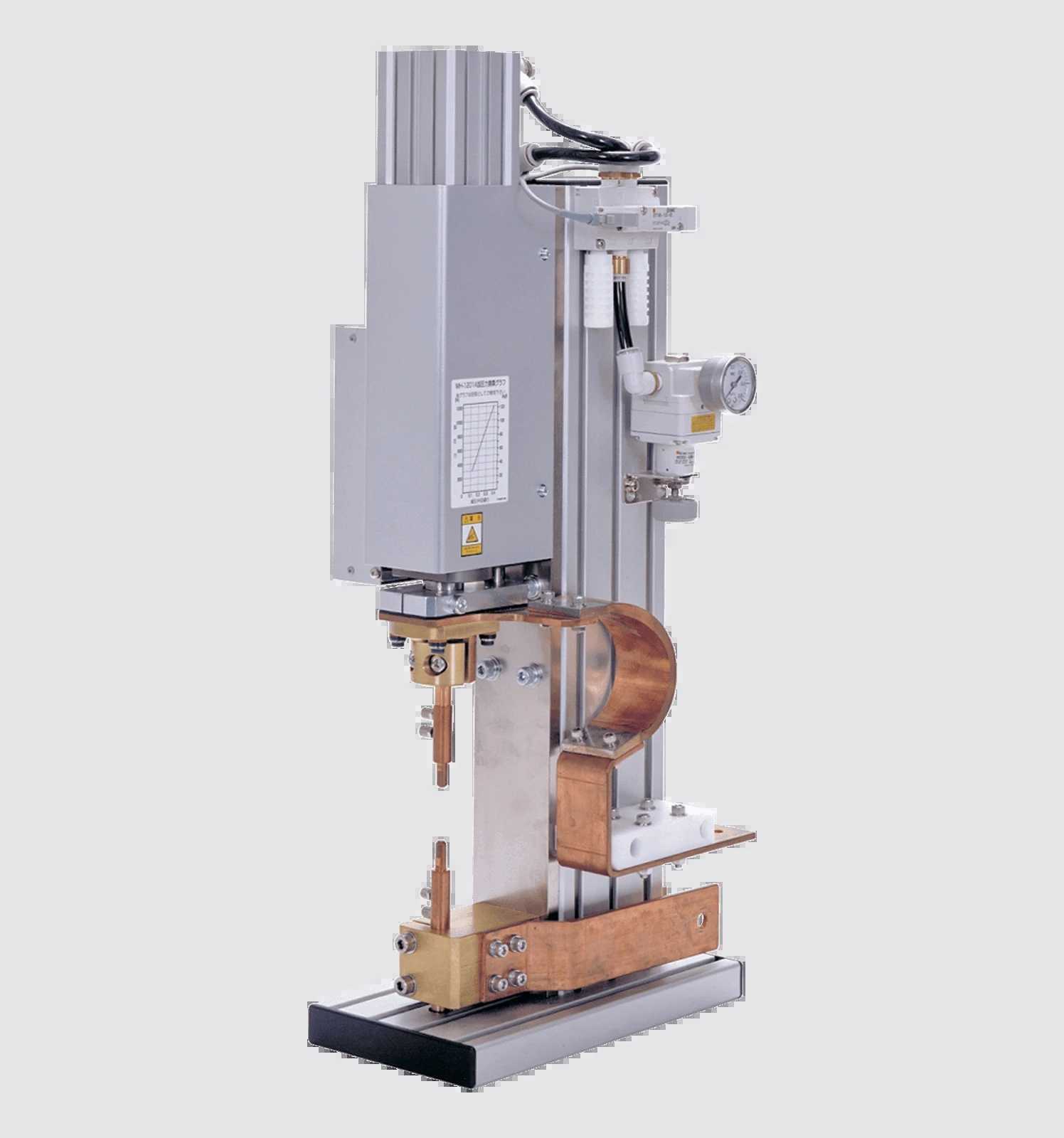

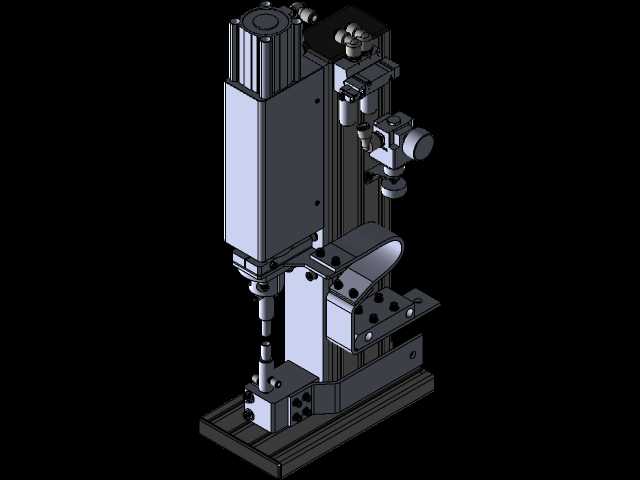

　　在电机电枢生产、汽车冲压件焊接、螺母凸焊这类需要稳定电极压力的电阻焊工位上，焊头的随动性能与压力输出一致性直接决定了焊点熔核的成型质量，这款直列式高压气动焊头的结构设计，正是围绕这类中压范围的电阻焊工况做的针对性优化。从安装边界来看，该焊头采用立式直列布局，底部为带多组安装孔的平板安装基座，基座上的孔位适配常规焊接工装台的T型槽间距，安装时不需要额外做转接板加工，直接通过内六角螺栓即可完成刚性固定，基座上方的立柱采用一体化型材结构，既承担了上部驱动组件的支撑载荷，也为电极的上下运动提供了直线导向基准，整体安装占用的台面空间紧凑，不会和工位上的工件送进机构、定位夹具产生运动干涉。

　　结构设计上，这款焊头最核心的特点是集成了弹簧随动装置，区别于常规刚性气动焊头直接靠气缸推力传递电极压力的结构，弹簧随动模块布置在气缸输出端与电极安装座之间，当电极接触工件表面时，弹簧会先产生一定的压缩量，抵消气缸快速下行带来的冲击，避免电极直接撞击工件造成工件表面压痕或者电极端头崩损，同时在焊接通电的保压阶段，弹簧的预紧力可以维持稳定的电极压力，不会因为工件表面的微小起伏、焊接过程中金属热胀冷缩产生的尺寸变化导致压力波动，这对于电机电枢的漆包线熔断焊接、薄钢板冲压件的搭接点焊来说尤为关键——这类工况如果压力波动过大，很容易出现虚焊、飞溅或者焊穿的缺陷。

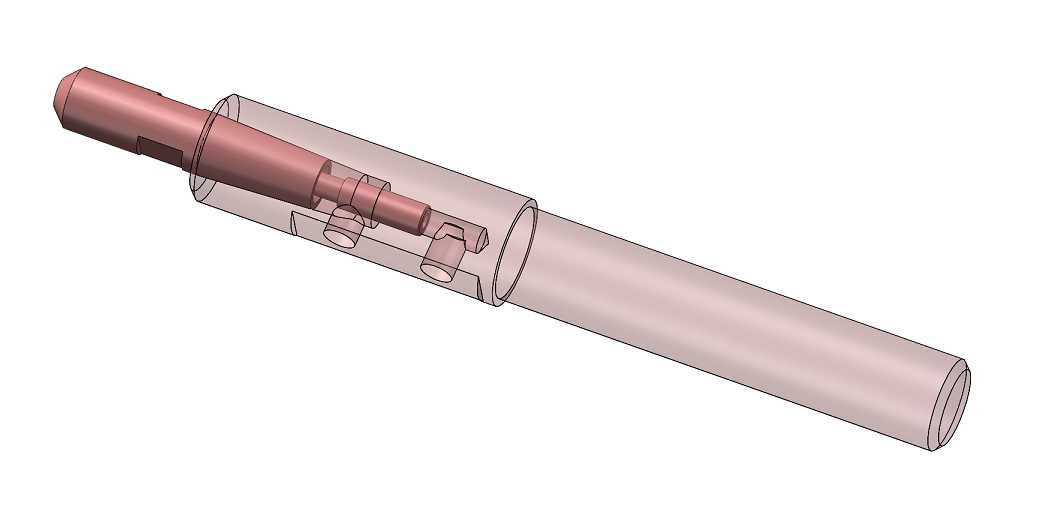

　　驱动部分采用顶部集成的气动驱动单元，输出的压力范围覆盖44-120kg，对应97-265lb的力值区间，这个力值段刚好覆盖了0.5-3mm厚度低碳钢板的电阻点焊、M4-M10规格螺母的凸焊、电机电枢直径0.8-2mm漆包线的热熔焊接的工艺需求，不需要额外搭配增力机构即可满足工位压力要求。电极安装部分采用标准的电极柄夹持结构，可以快速更换不同端头形状的电极帽，适配平焊点、凸焊点、环焊点等不同的焊接形式，侧面布置的调节支架可以安装行程开关、位移传感器或者辅助定位挡块，方便接入自动化焊接生产线的控制系统，实现焊头下行行程的精准控制，也可以根据不同工件的焊接高度，快速调整电极的下行死点位置。

　　从实际工况适配的角度看，这款焊头的刚性挤压件安装座设计，让整个焊头的抗偏载能力更强，在焊接位置存在微小偏心的情况下，不会出现电极歪斜的问题，保证电极端面和工件表面始终保持垂直贴合，减少电极偏磨的情况，延长电极的使用寿命。导向部分采用了低摩擦的直线导向结构，电极上下运动的过程中没有卡滞、晃动的间隙，重复定位精度可以控制在0.05mm以内，满足自动化焊接工位连续生产的精度要求。气路接口布置在驱动单元的侧面，和常规工厂的气动管路接头规格通用，不需要定制转接头，接入车间压缩空气管路即可使用，气路内部的密封结构适配常规的干燥压缩空气工况，长期往复运动也不会出现漏气泄压的问题。

　　在汽车冲压零部件的焊接工位上，这类焊头通常搭配固定台式电阻焊机使用，安装在焊机的下电极上方的垂直调整支架上，针对不同厚度的冲压板材调整对应的输出压力，配合焊机的焊接电流、通电时间参数，可以稳定形成均匀的焊点熔核，不需要操作人员反复调整压力参数；在电机电枢的生产线上，这款焊头的随动弹簧可以适配电枢换向器表面的微小圆度误差，在熔断漆包线的过程中保持稳定的压力，让每一个接线点的焊接强度保持一致，避免出现虚焊导致的电机导通不良问题；在螺母凸焊的工位上，焊头的稳定压力输出可以保证螺母上的凸点均匀压溃，和板材充分熔合，不会出现螺母焊歪、焊接强度不足的问题。整个结构没有复杂的冗余设计，日常维护只需要定期给导向部位添加润滑脂、检查弹簧的预紧力是否正常即可，不需要复杂的调校工作，适合生产线上长期连续运行的使用场景。
