托尔森120cm重型斜杆式水平测量尺结构

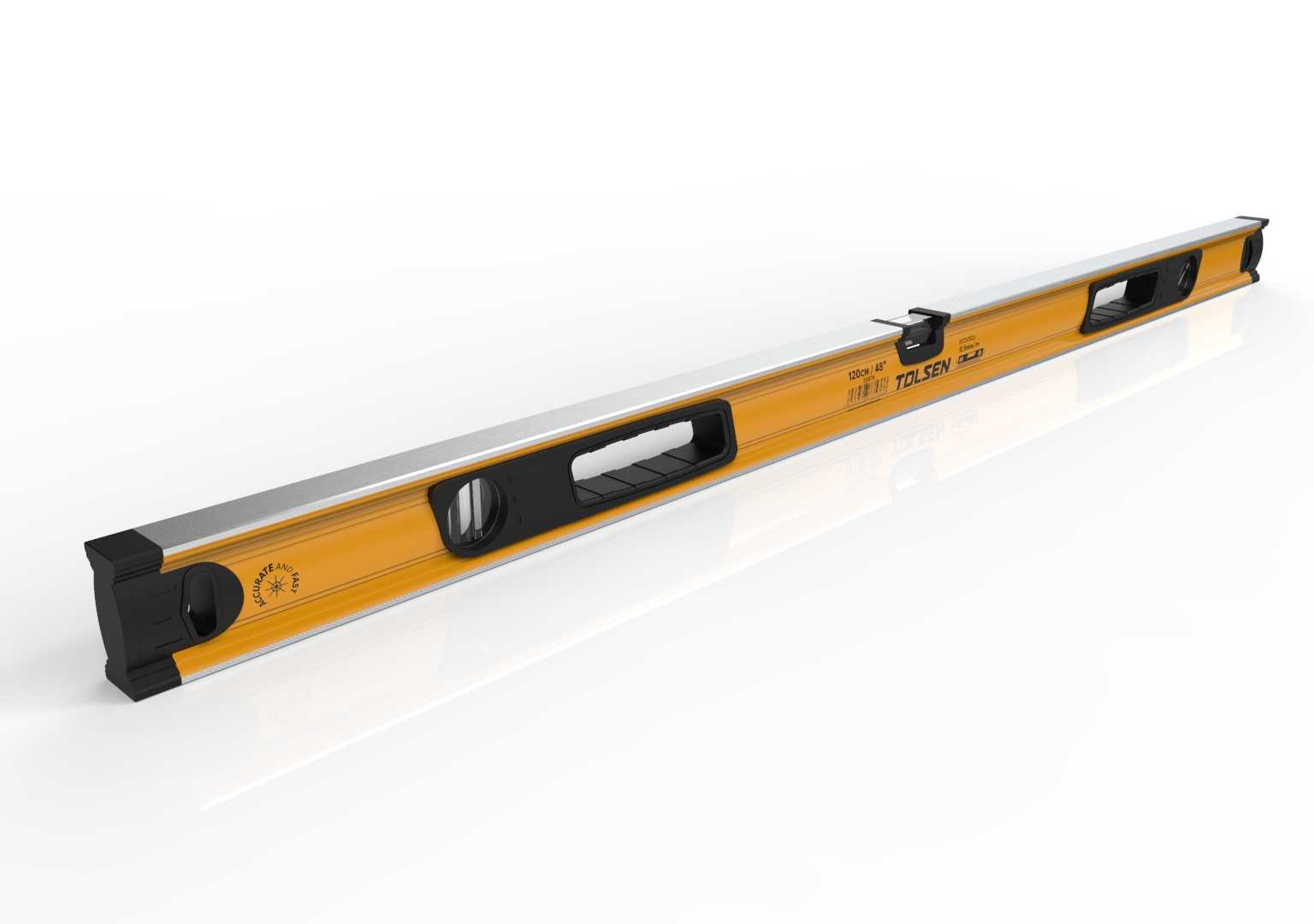

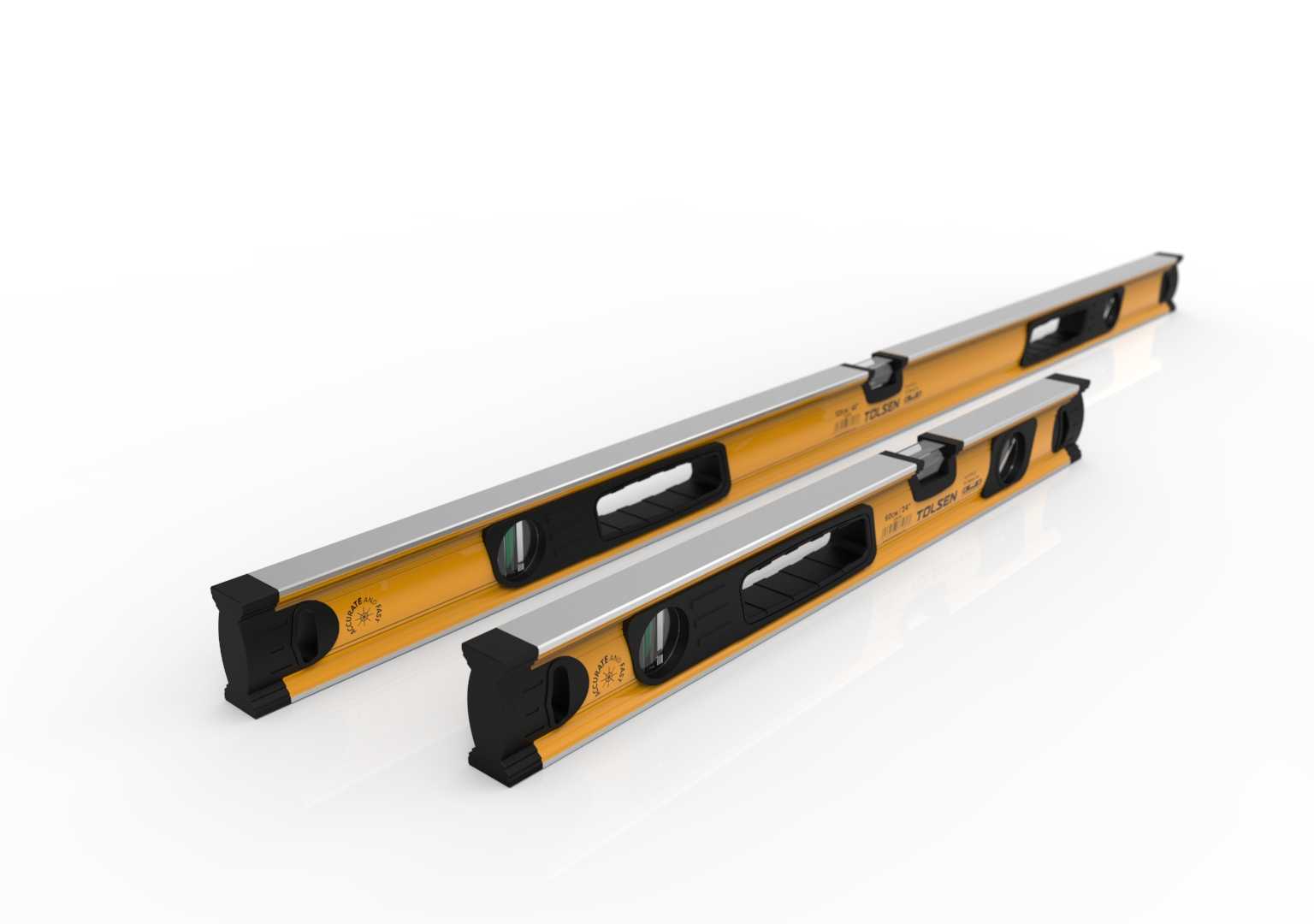

　　在建筑装饰、设备安装、钢结构架设等现场作业场景中，长量程水平尺是决定施工基准精度的核心手持量具，这款120cm规格的重型斜杆水平尺，针对传统薄型水平尺易弯折、长距测量挠度超差、磕碰后基准失准的痛点做了针对性结构优化，完全适配工业级高频作业的使用需求。从实际使用场景来看，120cm的量程刚好覆盖常规家装墙面找直、轻钢龙骨吊顶调平、管道支架安装找正、中型设备底座水平校准这类作业的测量跨度，相比60cm短尺需要多次移位拼接测量的操作，长尺一次贴合即可完成整段基准校验，能有效减少多次对接带来的累积误差，而相比2m以上的超长水平尺，这个长度的尺身自重更可控，单人手持操作无需额外辅助，在狭窄的设备间隙、管廊作业面也能灵活施展，

　　不会因为尺身过长出现卡滞、无法贴合测量面的问题。产品的功能设计完全围绕工业场景的耐用性和测量可靠性展开，尺身主体采用高强度铝合金挤压型材作为基体，截面做了箱型加强筋结构，相比普通工字型截面的水平尺，抗弯折扭矩提升40%以上，即使在1.5米高度意外跌落至水泥地面，尺身也不会出现永久性弯折变形，避免了尺身挠曲导致的水准泡偏移问题。尺身的测量基准面做了精密铣削加工，平面度控制在0.1mm/m以内，保证和被测面完全贴合，不会因为基准面凹凸出现测量虚位。三个水准泡分别对应水平、垂直、45度三个常用测量角度，泡座采用高强度尼龙材质嵌装在尺身型腔内部，和尺身通过过盈配合加结构胶固定，即使长期受振动、温度交变影响，泡座也不会出现移位，每个水准泡都做了阻尼液填充，气泡稳定时间小于3秒，作业时无需长时间等待气泡静止，能有效提升现场测量效率。尺身两端加装了高弹性橡胶防撞端盖，端盖和尺身端部做了嵌套式结构，跌落时冲击力会先被橡胶端盖吸收，不会直接传递到尺身主体和水准泡组件，端盖还做了挂孔设计，闲置时可以挂在工具墙的挂钩上，避免和其他工具堆叠挤压造成尺身变形。尺身正面设计了一体化的握持把手，把手位置做了人体工学弧度处理，表面覆盖软胶防滑层，即使戴劳保手套操作也能稳定握持，不会出现打滑脱手的情况。尺身侧面还预留了可滑动的定位挡块，在进行等高水平标记、连续间距找平作业时，可以将挡块滑动到预设刻度位置，直接靠挡块贴合基准边完成定位，无需额外配合钢卷尺做标记，

　　减少了辅助工具的切换频次。从设计思路上，这款水平尺没有盲目追求轻量化，而是在可控自重范围内优先保证结构刚性，尺身表面做了黄色喷塑处理，不仅防锈耐刮，在光线复杂的施工现场也有很高的辨识度，不容易被遗落在作业面被重物压损。水准泡的刻度线采用激光蚀刻工艺，不会因为长期摩擦出现刻度磨损脱落的问题，刻度分辨率为1mm/m，完全满足工业安装、建筑施工领域的精度要求，不需要额外搭配更高精度的电子水平仪做二次校验。在安装边界和适配性上，这款水平尺的尺身厚度控制在25mm，宽度为60mm，即使在狭窄的设备安装间隙，比如机柜和墙面之间的缝隙、管道和支架的贴合面，只要间隙大于30mm就能顺利伸入完成测量，不会因为尺身截面过大无法贴近测量面。

　　尺身的非测量面做了防滑纹理设计，靠在墙面做垂直测量时，不会因为接触面光滑出现尺身下滑偏移的情况，单人即可完成垂直面的测量读数，不需要额外扶持。针对现场常见的测量面有浮浆、铁屑的情况，基准面做了防粘涂层处理，测量后只需要用抹布擦拭即可清理干净，不会因为杂物附着在基准面导致测量值出现偏差。在长期使用的维护性上，水准泡组件设计了可校准结构，当尺身经过长期使用出现精度偏移时，可以通过泡座侧面的校准螺钉调整气泡位置，不需要返厂校准，现场用标准平台即可完成精度复位，大幅降低了工具的维护成本。和普通民用级水平尺相比，这款重型结构的产品使用寿命是普通薄款水平尺的3-5倍，即使在每天高频使用的工装现场，也能长期保持测量精度稳定，不会因为轻微磕碰就出现失准报废的情况，非常适合结构安装、装饰施工、设备运维这类需要频繁进行水平校验的作业场景，作为三维建模的参考模型，其结构细节完整还原了重型工业级水平尺的加强筋结构、泡座固定方式、防撞端盖、握持把手等核心设计特征，能为同类手持测量工具的结构设计提供完整的参考依据，建模时可以直接提取尺身的截面参数、安装孔位尺寸、各组件的配合公差，用于衍生不同量程、不同精度等级的同系列水平尺产品开发，减少前期结构测绘的工作量。
