得伟双斜面滑动复合斜切锯结构设计

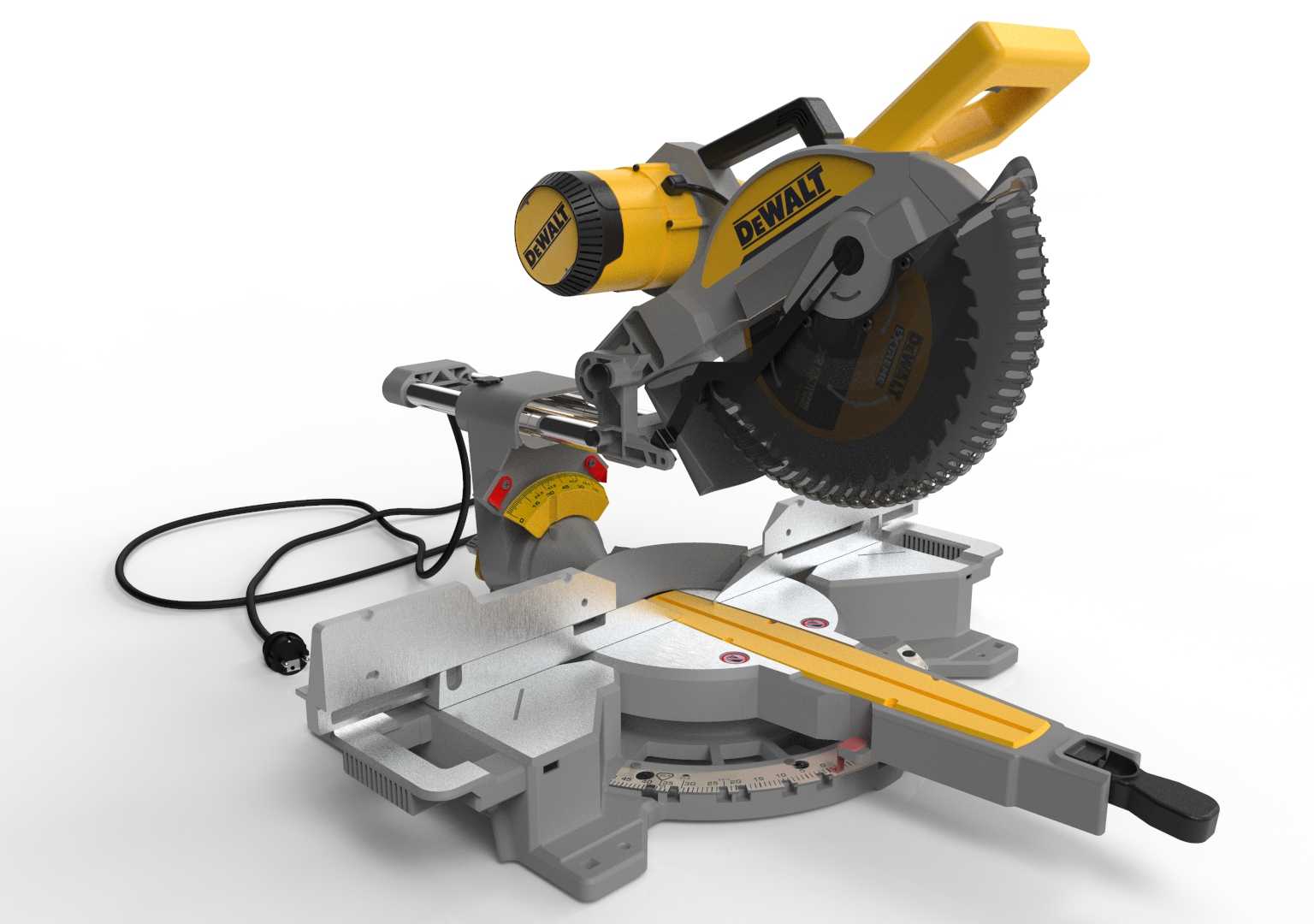

　　这款斜切锯的三维结构完整还原了台式型材切割设备的核心功能逻辑，在装修施工、木工作业、金属型材下料场景中，这类设备是完成定角精准切割的核心工装，区别于手持切割设备的操作自由度优势，台式斜切锯依靠固定基座的角度基准，能稳定输出高精度的斜接、平接切口，在门套安装、铝合金窗框下料、地板铺装切角、家具框架榫接预处理等工序中，能大幅降低人工对位的误差累积。从结构布局来看，设备采用后枢轴滑动导轨设计，切割头可沿双导杆前后滑移，相比无滑动结构的定摆幅斜切锯，有效拓展了横向切割宽度，可覆盖250mm直径锯片对应的最大切割行程，适配大宽度型材的一次性切断需求，无需多次对位翻面。双斜面摆动机构是这款设备的核心功能设计，

　　切割头可绕垂直于工作台面的枢轴向左右两侧倾斜，配合工作台自带的旋转角度刻度盘，可实现双向45度范围内的任意斜角切割，无需翻转待加工工件就能完成正负角度的切角作业，在加工复合斜接角，比如吊顶阴角线、门窗套45度拼角这类需要双向角度配合的切口时，能减少工件装夹次数，避免多次装夹带来的基准偏移。设备的基座采用一体化压铸结构设计，工作台面嵌入了角度定位卡槽，在常用的0度、15度、22.5度、30度、45度切割角度位置设置了定位止挡，操作时无需反复核对刻度，扳动定位销即可快速锁定常用切割角度，提升批量下料的作业效率。基座两侧延伸出可折叠的工件支撑臂，可承托长尺寸型材的悬空段，避免长料切割时因自重下垂导致的切口偏斜、锯片卡滞问题，

　　支撑臂表面设置了防滑挡条，可适配不同截面形状的型材临时定位。切割头的护罩采用随动式结构设计，锯片未接触工件时护罩完全覆盖锯齿区域，随切割头下压过程中护罩被工件表面顶开逐步回缩，全程保持锯齿非切割区域的防护覆盖，降低操作过程中的误触风险。手柄区域集成了开关扳机与主轴锁止按钮，更换锯片时按下主轴锁即可固定锯片转轴，无需额外工具固定转轴就能完成锯片拆装，设备的集尘口设置在锯片护罩后侧，可外接工业集尘设备，抽吸切割过程中产生的木屑、金属切屑，保持作业区域的视线清晰，减少切屑飞溅带来的安全隐患。角度调节机构全部采用带锁紧手柄的螺纹锁紧结构，调整好切割角度后扳紧锁紧手柄即可消除机构间隙，避免切割过程中因切削振动导致角度偏移，

　　切割头的下压行程设置了深度限位块，可根据加工需求调整锯片下探深度，完成开槽、半切等特殊工艺需求，无需完全切断工件。设备的电源线从机身后侧引出，走线位置避开了切割头的摆动、滑移行程范围，避免作业过程中线缆被剐蹭、割损，底座上设置了多个螺栓安装孔，可将整机固定在专用工作台或者移动支架上，拓展作业场景的适配性，在固定工位作业时可通过螺栓锁死提升整机稳定性，移动作业时可快速拆卸转移。从安装边界来看，设备平放时的底座占地尺寸适配常规装修作业的临时工作台摆放需求，切割头抬起到最高位置时的竖向高度满足室内作业的空间要求，滑动导轨完全伸出时的后侧预留空间可提前在工位布置时预留，避免操作时导轨碰撞墙面或者其他障碍物。锯片安装法兰采用标准定心结构，可适配同孔径的不同材质锯片，更换木工锯片、金属冷切锯片即可切换加工材质，覆盖木材、铝合金型材、薄型PVC管材、装饰线条等多种常见装修、加工材料的切割需求，设备的角度刻度采用蚀刻工艺标注在工作台与切割头摆动盘上，长期使用不会因摩擦导致刻度模糊，保证角度调节的基准可读性。
