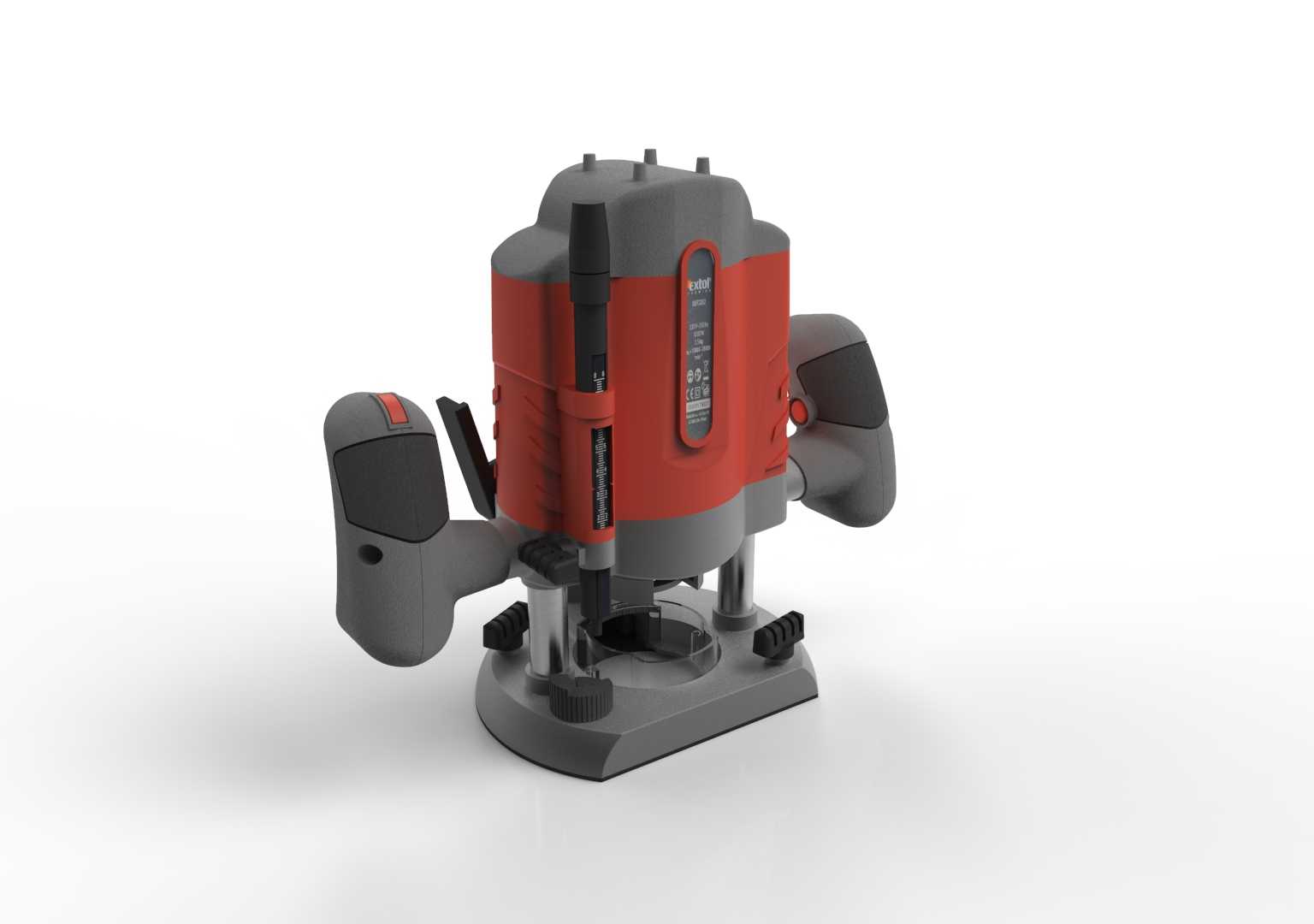

Extol RT1200EH木工电木铣结构设计

　　这款手持木工电木铣的结构设计，完全围绕现场木工作业的实际操作痛点展开，先从作业场景说起，不管是定制家具厂的板材封边修型、实木家装的现场开槽开榫，还是木工爱好者的DIY造型加工，这类设备都是高频使用的核心手持工具，作业时需要长时间手持操作，同时要保证加工精度和操作安全性。从功能特性来看，设备采用双对称辅助手柄设计，两个手柄分布在主机身两侧，握持时受力均匀，长时间作业不容易出现单侧手臂疲劳的情况，手柄表面做了防滑纹理包覆，即便作业环境有木屑粉尘或者手上沾有少量木蜡油，也能保证握持稳定性，不会出现打滑脱手的风险。主机身的动力段采用红灰撞色的工程塑料外壳，外壳内部做了加强筋结构，既可以承受作业时的振动冲击，又能控制整体设备重量，

　　降低手持作业的负荷，机身侧面设置了深度调节标尺和调节锁止结构，加工前可以根据需要的铣削深度快速调整，锁止结构采用快拆式设计，调整到位后扳动锁扣即可固定，不需要额外借助扳手类工具，现场作业调整效率更高。底座部分采用平整的工程塑料底板，底板和加工面接触的边缘做了倒角处理，移动时不会刮花已加工好的木材表面，底板上预留了不同规格的导规安装位，可以搭配直线导规、圆弧导规做定距铣削，也可以安装仿形导轮做模板仿形加工，适配不同的加工需求。设计思路上，整机的重心被设置在靠近底座的位置，手持作业时设备不会出现头重脚轻的情况，下压力度更容易控制，新手操作也不容易出现铣削过深或者走刀跑偏的问题；机身的电机部分做了独立的散热风道设计，

　　进风口设置在机身顶部远离木屑飞溅的位置，出风口朝向手柄后侧，作业时吹出的气流不会直接吹向加工面扬起木屑，同时能保证长时间高负载作业时电机不会过热停机。刀具装夹部分采用标准的弹簧夹头结构，适配市面上主流规格的木工铣刀，装夹时只需要按下主轴锁止按钮，用配套扳手拧紧夹头螺母即可，换刀流程简单，夹头的同轴度公差控制在合理范围内，高速旋转时不会出现明显的刀摆，保证加工面的光滑度，减少后续打磨的工作量。从安装边界和尺寸来看，整机的横向宽度控制在双手舒适握持的范围内，操作时手臂不需要过度张开，在狭小的作业空间比如现场安装柜体时也能灵活操作；底座的长宽尺寸适配常规的木工靠山安装，不需要额外改装就能搭配多数木工工作台的快速压紧夹具使用；

　　机身的开关设置在主手柄附近，操作时手指不需要离开手柄就能完成启停控制，开关做了防误触设计，避免作业过程中意外触碰启动设备造成安全隐患。实际作业中，这款设备可以完成木材修边、开槽、开榫、雕刻造型、门板铣型等多种加工工序，搭配不同的铣刀就能覆盖绝大多数木工手持铣削的需求，机身的深度调节精度可以满足常规实木加工和板式家具加工的公差要求，不需要额外做二次校准；双手柄的设计也方便作业时根据加工方向调整握持姿势，不管是顺着木材纹理走刀还是横向铣削，都能稳定控制走刀速度和方向，减少崩边的情况出现。设备的外壳接缝处做了密封处理，能阻挡大部分细木屑进入机身内部，延长内部电机和传动结构的使用寿命，日常维护只需要定期清理底座和夹头位置的木屑，检查碳刷磨损情况即可，维护成本很低，适合高频次的加工作业场景。
