立式垂直深度过滤筛选设备结构模型

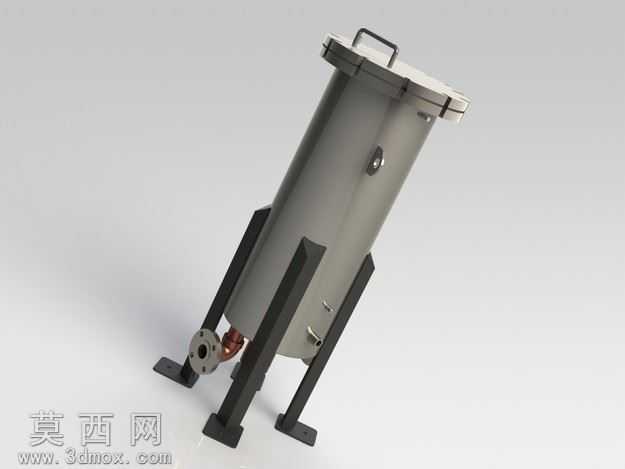

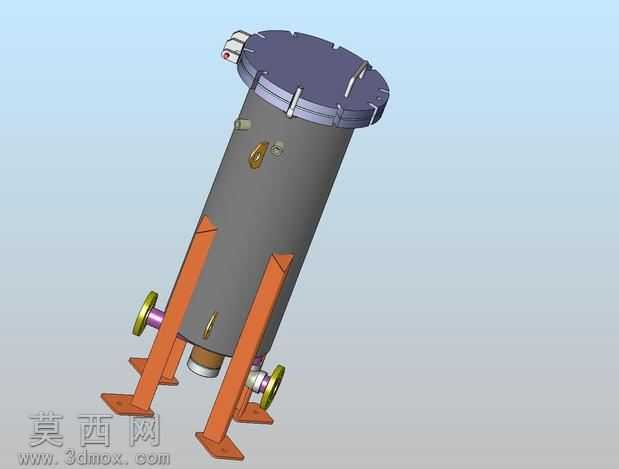

本模型为立式垂直深度过滤筛选设备，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循工业过滤设备的实际设计逻辑，对各功能部件进行了1:1比例的还原设计。模型主体为立式圆柱形承压罐体结构，罐体顶部采用快开式法兰压盖设计，通过周向均匀分布的快拆卡扣实现端盖的快速启闭，便于后期更换内部过滤元件与设备维护，端盖上预留有排气接口与检测仪表安装位，可适配压力检测、排气泄压等辅助功能组件。罐体下部采用三根倾斜式支撑脚结构，支撑脚底部带有安装固定底板，通过三角形稳定支撑结构保障设备立式安装的结构稳定性，支撑腿与罐体侧壁采用焊接式连接结构，建模时对连接过渡处做了圆角处理还原真实焊接工艺特征。罐体侧壁不同高度位置设置有多个流体接口，包含侧向进料接口、底部出料接口以及辅助检测接口，接口处采用带手轮的快装连接结构，还原了工业现场快速拆装管路的设计需求。材质渲染方面，罐体主体采用哑光碳钢金属材质模拟工业设备常用的碳钢喷涂外观，支撑脚采用醒目的工业橙防锈漆材质，接口手轮采用黄铜金属材质，密封部件采用橡胶哑光材质，不同材质的光影反射参数经过调试，渲染效果贴近真实工业设备的视觉质感。结构设计上，模型还原了垂直深度过滤的工作流逻辑，流体从侧向接口进入罐体后，在立式腔体内沿垂直方向流经过滤介质，杂质被截留在过滤层内，滤清后的流体从底部接口排出，内部预留了过滤元件的安装空间，可适配不同精度的过滤滤芯、滤篮等组件。建模过程中对各部件的装配关系做了精准约束，所有连接部位的配合公差符合机械设计规范，无结构干涉问题，各独立部件可单独拆分用于工程出图、装配模拟以及结构优化分析，完整还原了该类垂直过滤筛选设备的结构特征与功能设计思路，可用于过滤设备的方案展示、结构教学以及选型参考。
