人体工学手持操作手柄曲面结构设计

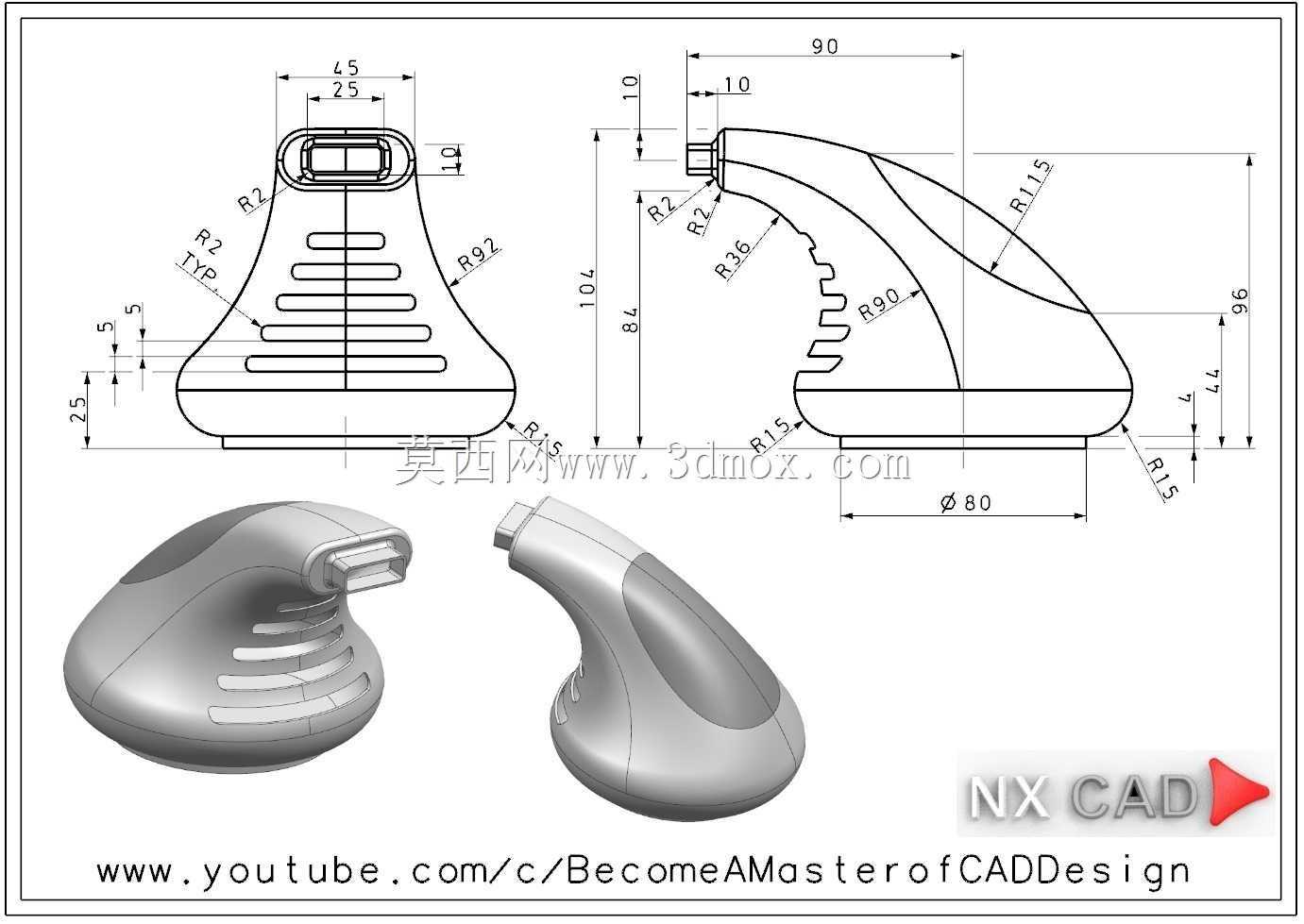

　　该手持操作部件的曲面设计完全贴合人手握持的生理弧度，从实际产线操作的使用场景出发，适配长时间单手握持的作业需求，常见于小型手持检测设备、便携式扫码终端、手持打磨工具的操作端结构。整体壳体采用上下分模的注塑结构设计，底部安装基准面直径为80mm，可直接适配对应规格的设备内部机芯安装位，无需额外加装转接固定结构。

　　从结构细节来看，握持区域的多道横向防滑槽并非装饰性结构，每道槽的深度控制在1.5mm，槽边做R2圆角过渡，既可以避免握持时手部打滑，也能防止注塑生产时出现应力集中导致的壳体开裂。手柄前端伸出的连接端长度为10mm，接口处做1mm的定位止口，可直接插接设备的功能端头，连接部位的R3.6过渡圆弧能有效分散跌落时的冲击应力，避免接口处断裂。

　　设计过程中优先考虑了握持的受力分布，手柄侧部的R90大曲面完全贴合掌心的自然弯曲形态，拇指放置区域的R11.5弧面预留了按键安装的平面位置，不需要额外做凸台结构就能实现按键的平齐装配。整体轮廓的最大宽度控制在90mm，适配绝大多数成年使用者的手型尺寸，握持时手腕无需刻意弯折，能有效降低长时间操作带来的肌肉疲劳。

　　壳体壁厚采用均匀化设计，整体壁厚保持2.5mm，所有转角位置都做了不小于R1.5的圆角处理，既符合注塑成型的工艺要求，避免出现缩痕、填充不足的缺陷，也能在日常使用中减少棱角磕碰带来的损伤。底部的安装平面做了0.5mm的内凹设计，装配时可以通过超声波焊接或者卡扣结构实现上下壳体的紧密贴合，接缝处的错位量控制在0.1mm以内，满足外观件的装配精度要求。

　　从安装边界来看，壳体内部预留了3个螺丝柱的安装位置，螺丝柱的中心距与底部基准面的同轴度公差控制在0.05mm，可直接固定内部的电路板、电池组件等核心部件，不需要额外设计内部支撑筋。手柄尾部的R15圆弧过渡区域做了加厚处理，厚度达到3mm，是日常放置时的主要支撑位置，加厚设计可以避免放置时的磨损导致壳体破损。

　　实际使用场景中，这类手柄结构可适配多种手持类作业设备，不管是车间内的手持数据采集终端，还是维修场景下的小型手持检测仪器，该曲面结构都能提供稳定舒适的握持体验。设计时同步考虑了表面处理的工艺兼容性，曲面的拔模角度控制在1.5度以上，可直接适配晒纹、喷涂等常见的塑料表面处理工艺，不需要额外调整曲面结构就能实现不同的外观效果。防滑槽的间距设置为4.5mm，刚好对应手指指腹的宽度，握持时每根手指都能卡入对应的槽位，即使手上沾有少量油污或者汗液，也能保持稳定的握持状态，不会出现设备滑脱的风险。
