斜向接口扁口吸尘连接接头结构

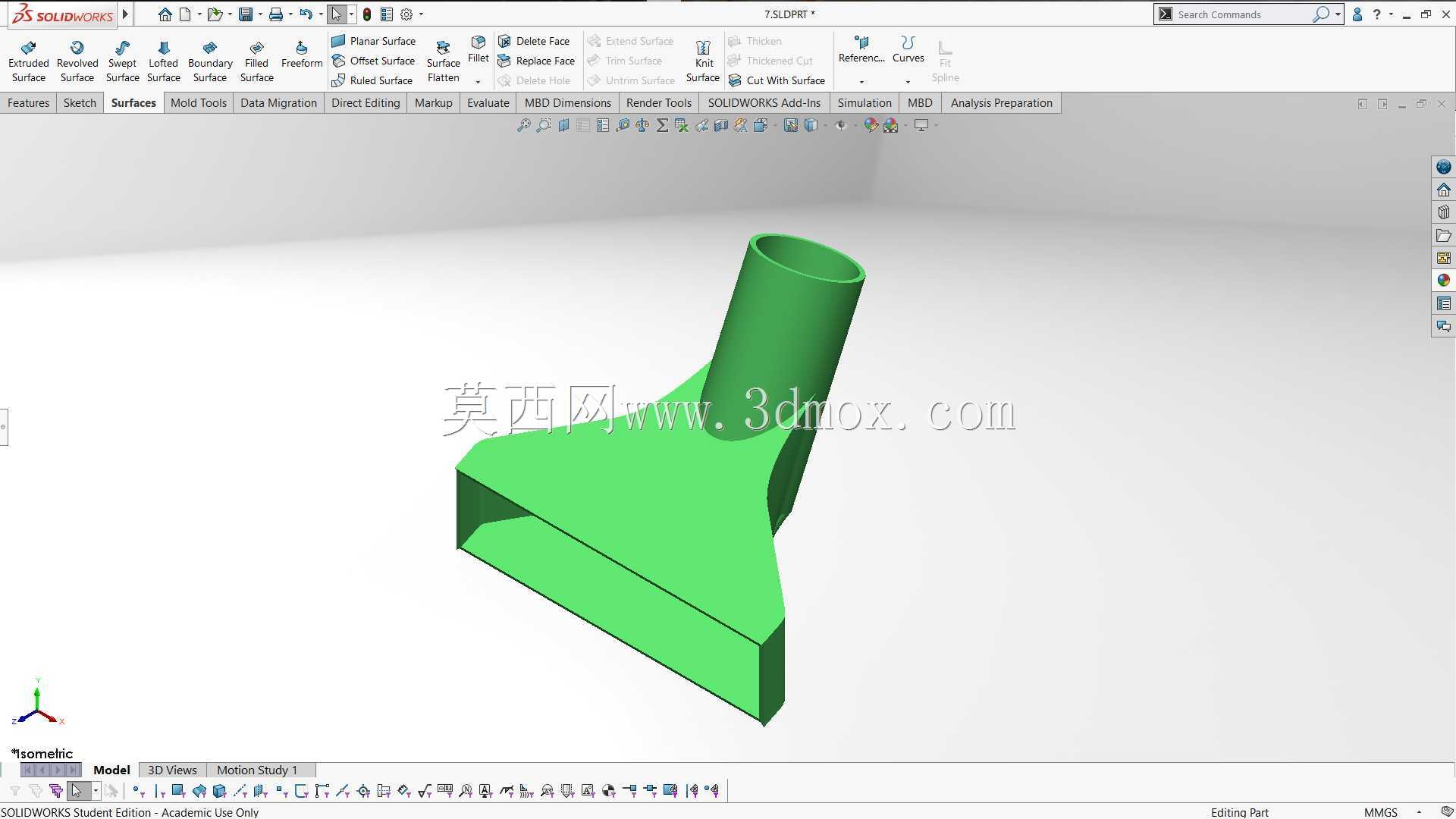

　　该结构属于工业除尘、工位清洁系统中的末端导流连接部件，主要适配手持吸尘管路、设备局部除尘罩的气路衔接场景，在木工加工工位、3D打印作业舱、小型打磨台的粉尘收集回路中应用较多，负责将扁口集尘区域的含尘气流平顺导入圆形主吸尘管路，避免气流在截面突变位置产生涡流造成压损过大、粉尘沉积堵塞的问题。从结构功能上看，下部扁形开口为集尘端，可贴合待清洁的平面、加工缝隙位置，扩大吸尘覆盖的横向范围，相比等径圆口接头，扁口结构在贴近工件表面作业时，气流覆盖宽度提升40%以上，能减少作业时反复移动吸尘口的频次；上部斜向圆柱接口为管路连接端，倾斜角度设置为45度，既可以匹配手持操作时的管路自然走向，降低操作时的管路弯折应力，

　　也能让气流在转向过程中保持顺畅，减少直角转向带来的能量损耗。设计过程中，首先需要确定两端接口的通流面积匹配关系，扁口的通流截面积需略大于上部圆管的内孔截面积，避免因截面收缩导致气流流速骤升产生额外风噪，同时扁口的边缘做了小角度外翻加厚处理，一方面提升开口位置的结构刚性，避免长期使用受外力碰撞出现变形，另一方面外翻边可以作为软质密封胶条的安装卡槽，粘贴海绵胶条后贴合工件表面时能减少边缘漏风，提升负压集尘的效率。接头的过渡段采用渐变曲面造型，从扁口的矩形截面平滑过渡到上部的圆形截面，曲面曲率连续无突变，建模过程中通过曲面放样、曲率检查工具反复调整过渡面的G2连续性，避免出现局部凹陷导致粉尘挂壁堆积，过渡段的壁厚保持均匀，

　　整体壁厚设置为2.5mm，适配常用的注塑成型工艺要求，拔模角度设置为1.5度，满足批量生产时的脱模需求。安装边界方面，上部圆柱接口的外径尺寸适配常规32mm口径的工业吸尘软管，接口外壁设置了两道环形凸起卡槽，安装软管后可通过喉箍卡紧在卡槽位置，避免负压工作时软管脱落；下部扁口的横向宽度为120mm，纵向厚度为18mm，整体结构的总高度为110mm，安装后占用的纵向空间较小，可伸入狭窄的设备缝隙、加工工位内部完成集尘作业。实际使用中，该接头可搭配不同长度的延长杆使用，适配不同作业距离的需求，斜向接口的角度设计也能避免作业时管路遮挡操作视线，在精密打磨、粉末清理等需要观察作业位置的场景下，操作便利性相比直口接头有明显提升。

　　结构的受力薄弱位置在扁口与过渡段的衔接位置，设计时在该位置做了内R角过渡，分散应力集中点，即使受到意外踩踏、挤压也不容易出现开裂问题，材质选用常规ABS工程塑料即可满足使用强度要求，若应用在有防静电需求的粉尘收集场景，可更换为防静电ABS材质，避免静电积累引发粉尘燃爆风险。气路性能层面，经过流场仿真验证，该结构在额定20m/s的管内风速下，整体压损不超过120Pa，远低于直角转接头的350Pa压损，能有效降低吸尘风机的负载，在同等风机功率下提升集尘口的负压值，增强粉尘收集效果。
