CSWPA曲面类练习用方形凹腔壳体结构

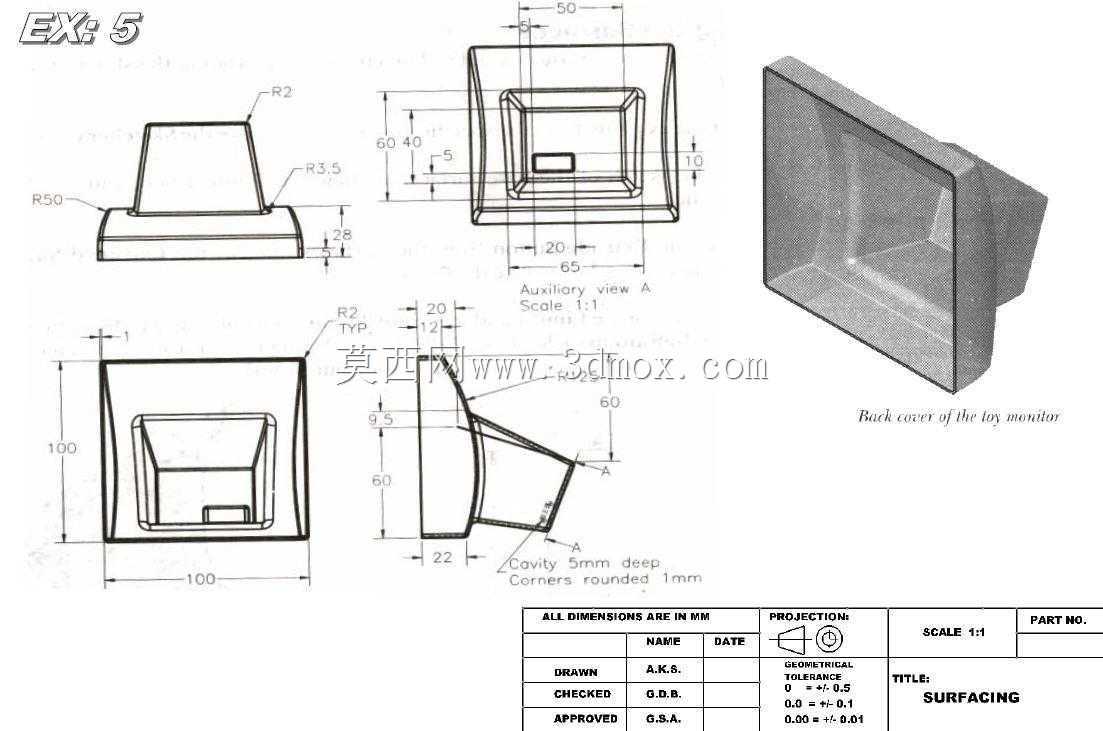

　　该结构件是典型的曲面建模练习载体，对应工业场景中常见的设备外罩、小型壳体护盖类零件的设计逻辑，日常多应用在小型电子设备防护外罩、桌面型仪器端盖、小型工装的包覆壳体这类场景中，核心作用是包覆内部元器件、提供规整的安装贴合面，同时通过曲面过渡避免尖锐棱角带来的装配划伤、应力集中问题。从结构功能来看，零件整体为薄壁壳体，底部设置100mm×100mm的方形安装基座，基座边缘做R50的大圆角过渡，基座上方延伸出梯形锥台结构，锥台与基座衔接处做R3.5的圆角处理，锥台顶部边缘设置R2圆角，避免锐边；锥台正面开设深度5mm的内凹型腔，型腔所有内角做1mm圆角过渡，型腔内部预留小型凸台结构，可用于安装小型按键、标识铭牌或者内嵌定位卡扣。

　　设计思路上完全遵循实际壳体零件的建模逻辑，先从底部安装基准面入手绘制100mm见方的基座轮廓，倒圆角后拉伸28mm的基座厚度，再以基座上表面为基准绘制锥台的上下轮廓线，通过放样特征生成锥台的主体曲面，缝合后做薄壁抽壳处理，之后在锥台正面绘制型腔轮廓，拉伸切除生成5mm深的凹腔，最后对所有棱边按标注要求做不同半径的圆角过渡，完全匹配实际生产中壳体类零件的建模流程，能有效练习放样曲面、圆角过渡、薄壁抽壳、局部切除这些常用建模操作。安装边界方面，底部100mm×100mm的方形平面是核心安装贴合面，安装时可通过基座四角预留的安装孔位（练习模型中可根据实际需求补充）与设备主体贴合固定，整体零件总高度方向尺寸从基座底面到锥台顶面为78mm，

　　锥台正面的型腔距离基座上表面的高度为40mm，型腔自身尺寸为65mm×20mm，安装时需要预留至少110mm×110mm的平面安装空间，高度方向预留90mm的装配空间，避免与周边其他零部件产生干涉。从结构合理性来看，所有棱边设置圆角一方面是建模练习中圆角命令的综合运用，另一方面实际生产中无论是注塑成型还是钣金折弯加工，圆角都能有效降低应力集中，避免成型过程中出现裂纹、褶皱缺陷，同时装配时不会划伤操作人员，也能减少磕碰导致的零件变形。型腔内部的小凸台结构，对应实际产品中定位内部PCB板、固定小型功能模块的作用，练习时可通过凸台的定位尺寸练习特征的精准定位，掌握辅助视图、投影视图在建模中的尺寸对应方法，

　　和实际工程图转三维模型的工作流程完全一致。这类练习模型的尺寸标注完全遵循机械制图国标要求，包含主视图、辅助视图、局部剖视图的对应尺寸，建模过程中需要反复核对不同视图的投影关系，避免出现尺寸错漏，能有效锻炼工程师从二维工程图还原三维模型的能力，这也是结构设计岗位必备的核心技能之一，日常工作中对接加工图纸、复刻现有零件结构都需要用到这类建模思路。
