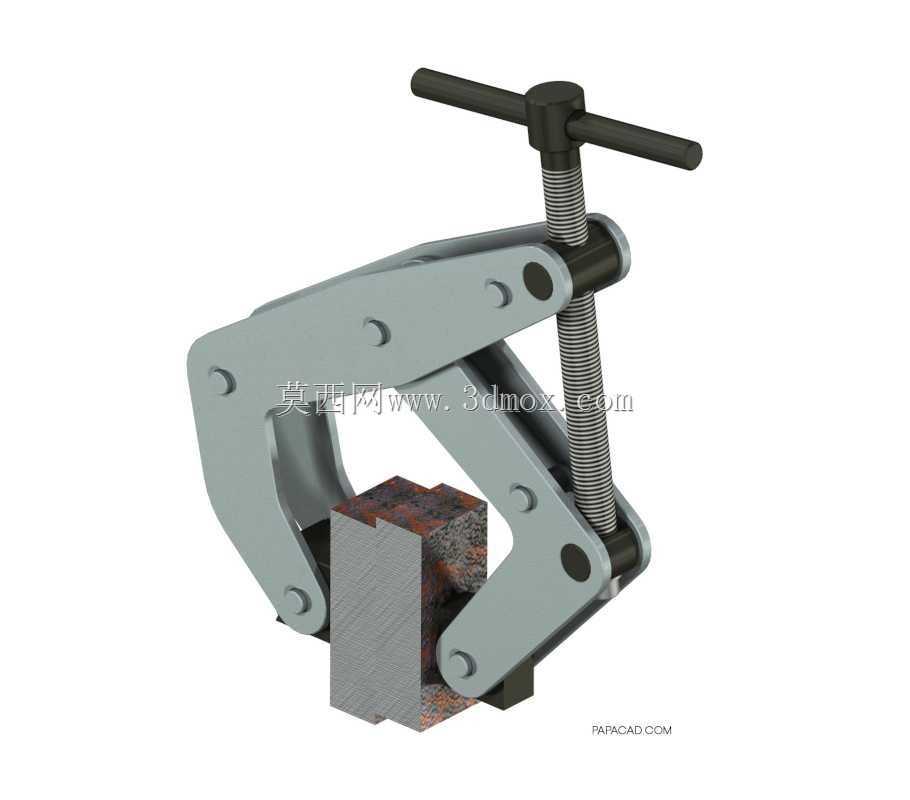

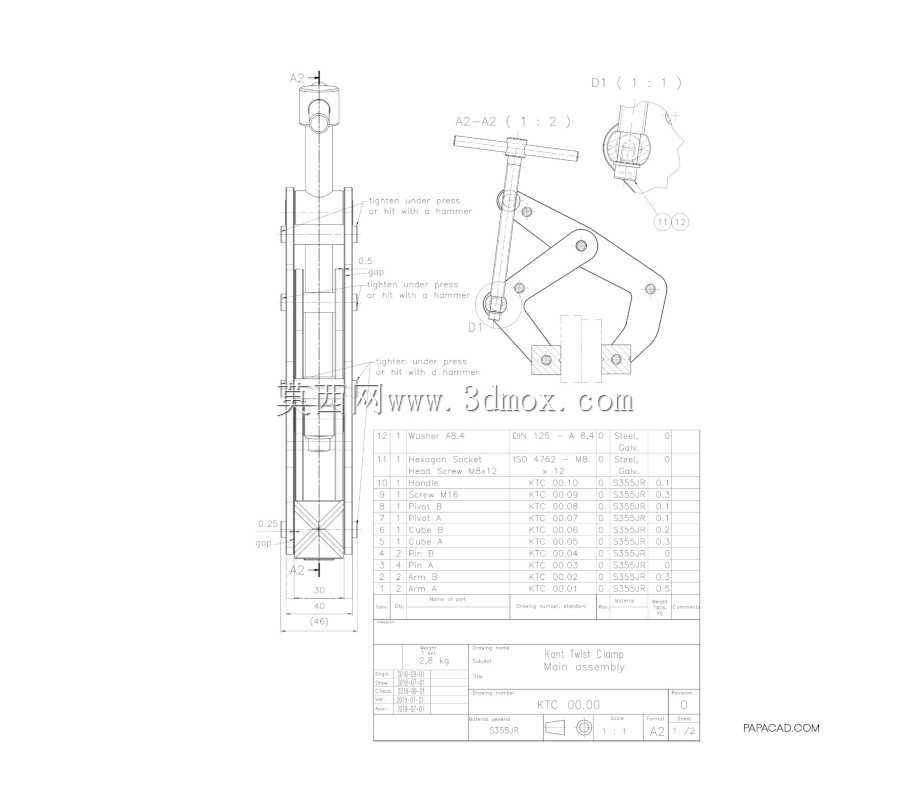

在机加工工位的临时装夹、小型工件的焊接定位、钣金件的铆接辅助作业场景里,这类手动螺旋扭夹的使用频率远高于大型液压夹紧工装,毕竟多数零散小工序不需要布设液压管路、连接气源,纯机械结构的手动夹具能随取随用,不受车间动力点位的布局限制。从结构逻辑来看,这套扭夹采用了对称式的双摇杆夹臂结构,顶部的T型转动手柄连接梯形传动丝杠,丝杠转动时会带动夹臂的铰接端产生相对位移,通过杠杆放大夹紧力,最终让两个夹爪端牢牢贴合工件表面,相比普通的平口虎钳,这种扭夹的开口调节范围更灵活,不需要搭配固定的工作台安装基座,既可以夹持规则的方块类工件,也能适配带一定斜度、异形轮廓的小型零件,夹臂的铰接点全部采用圆柱销连接,销孔配合选用H7/h6的间隙配合,既保证转动时无卡滞,也能避免长期使用后铰接处旷量过大导致夹紧偏移。

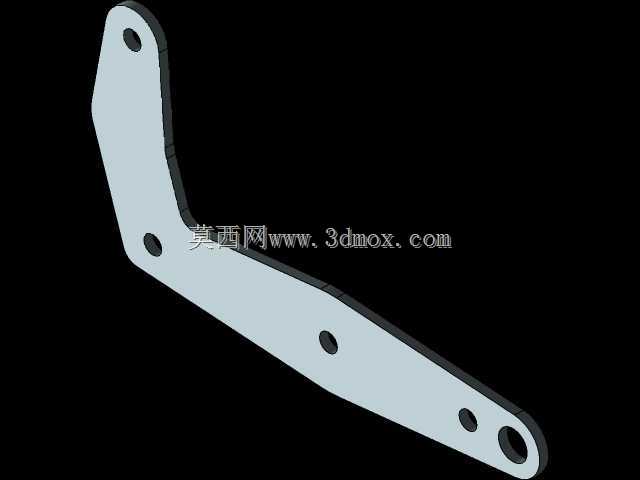

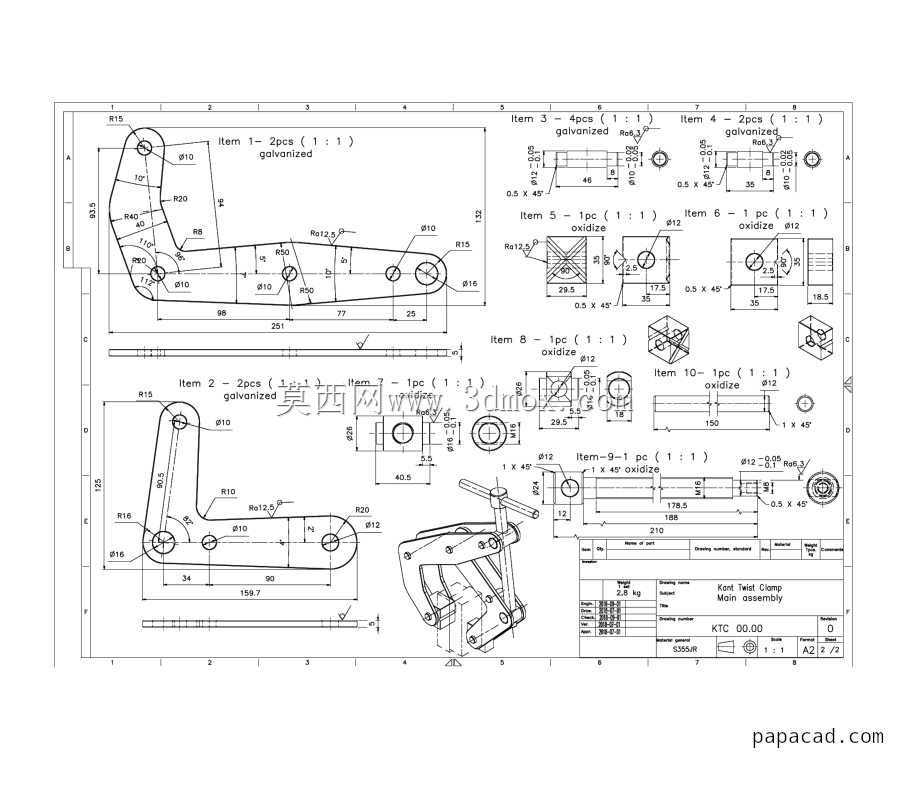

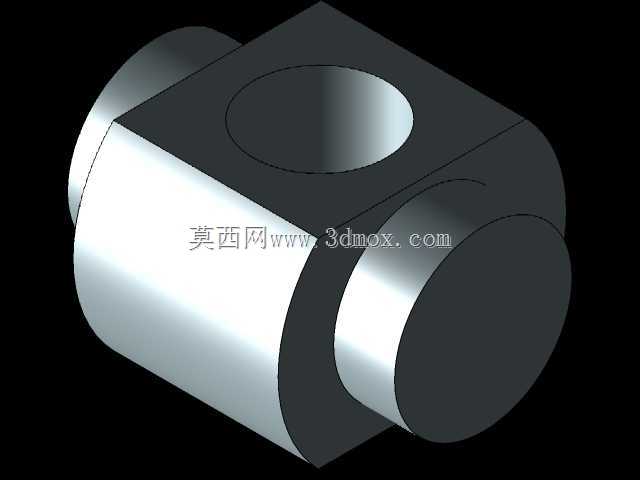

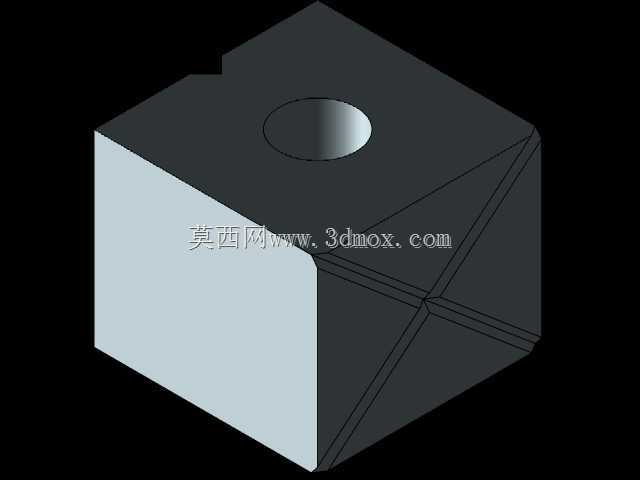

设计这套结构的时候,首先要核算丝杠的传动受力,梯形丝杠的螺距选用4mm,公称直径16mm,配合铜制螺母嵌在夹臂的上端铰接座内,避免丝杠转动时直接和钢制夹臂摩擦导致磨损过快,T型手柄的长度设置为120mm,操作人员单手施加150N的转动力时,通过丝杠的力矩放大、夹臂的杠杆力传递,夹爪端可以输出接近3kN的夹紧力,足够应对普通铣削、打磨、焊接定位时的夹持需求,不会因为切削振动或者敲击导致工件松脱。夹臂的外形采用了折弯式的钢板焊接结构?不对,从三维结构看是整体铣削成型的夹臂,厚度设置为12mm,材料选用45号钢调质处理,表面做发黑防锈处理,夹爪的夹持面没有做光面处理,而是预留了1mm深度的滚花纹理加工余量,实际生产时在夹持面加工出交叉网纹,增大和工件表面的摩擦力,避免夹紧后工件出现滑移。

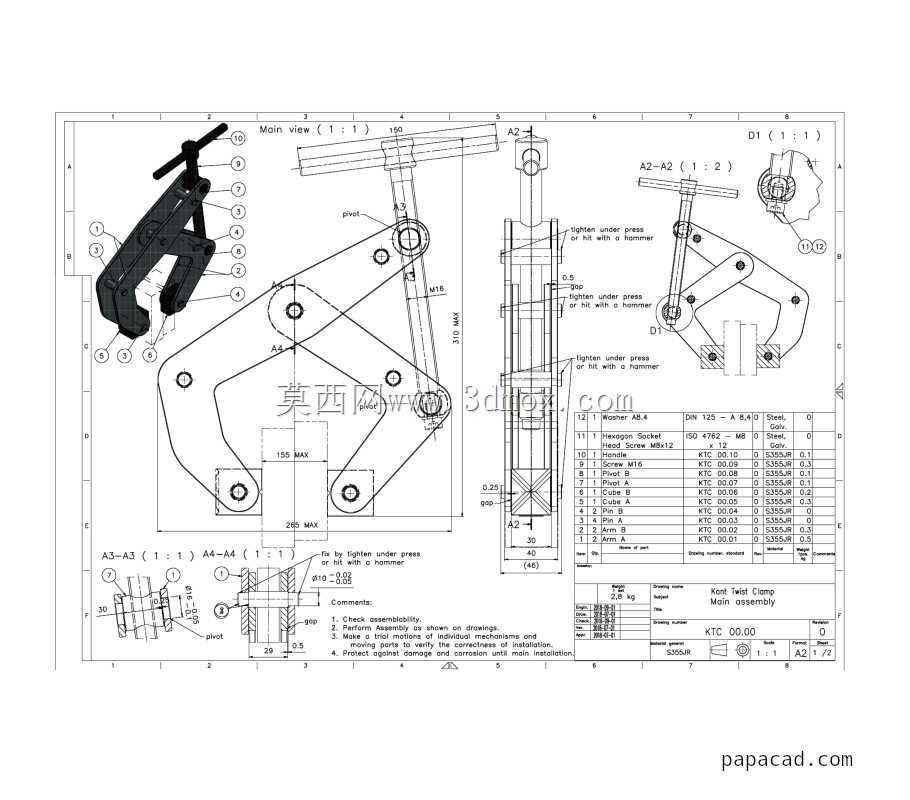

从安装边界来看,这套扭夹本身没有固定的安装底座,整体闭合状态下的外形尺寸控制在220mm长度、160mm高度范围内,最大开口距离可以达到120mm,既可以直接手持操作夹持工件进行打磨作业,也可以通过夹臂尾部的预留通孔,用螺栓固定在焊接工作台、机加工辅助平台上作为固定夹具使用,不需要额外制作转接安装板。夹臂的转动行程做了机械限位,当丝杠转动到最大开口位置时,夹臂的铰接面会贴合限位凸台,避免夹臂张开角度过大导致丝杠和螺母脱开,也能防止操作人员转动手柄超程造成结构损坏。
在实际车间使用场景里,这类扭夹常用来替代传统的C型卡箍,相比C型卡箍的单点压紧,这种双夹臂对称夹紧的方式受力更均匀,不会像C型卡箍那样因为单点施压导致薄型工件出现夹紧变形,比如夹持1.5mm厚度的薄钢板进行焊接作业时,对称的夹持力可以让钢板贴合定位面,不会出现局部翘起、焊接变形超差的问题。夹臂的铰接位置全部设计了存油槽,日常维护时只需要在铰接销处滴入少量润滑油,就可以保证长期转动灵活,不会因为车间内的切削液、焊渣飞溅导致铰接处锈死,丝杠的外露部分也预留了防尘罩的安装位,长期在多粉尘的打磨、铸造车间使用时,可以加装帆布防尘套,避免磨粒进入丝杠螺纹副造成磨损加快。

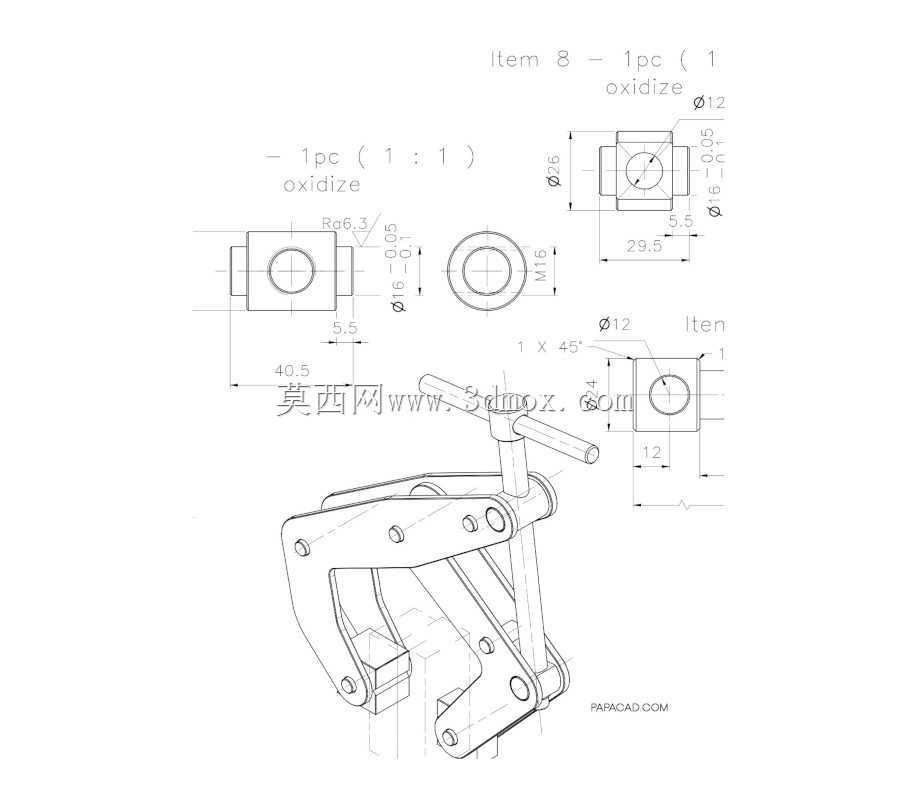

结构设计时特意做了受力的对称优化,丝杠的中心轴线和两个夹爪的夹持中心处于同一平面,夹紧时不会出现偏载力矩,操作人员转动手柄时的手感更顺滑,不会出现夹臂别劲、手柄转动卡滞的问题。夹爪的端面做了15度的倒角,既方便快速对准工件的夹持位置,也能避免尖锐的棱边划伤工件表面、或者割伤操作人员的手部。和普通的快速夹具相比,这种螺旋传动的扭夹夹紧力可以线性调节,转动手柄的力矩越大,夹紧力越高,操作人员可以根据工件的材质、刚度调整夹紧力度,比如夹持铝件、铜件等软质材料时,不需要施加过大的夹紧力就可以固定工件,避免夹伤工件表面;夹持钢件、铸铁件时,可以加大手柄转动力矩,获得足够的夹紧力应对大切削力的加工作业。整套结构没有易损的弹性零件,所有受力部件都是刚性金属件,正常使用情况下的使用寿命远高于带弹簧、拉索的快速夹具,适合在车间复杂工况下长期使用,不需要频繁更换备件。
